Комбинационные устройства

Die Anwendung ist ein Computer-Learning-Tool entwickelt, um bedingte graphische Notation typischen Blockdiagramme zu erkunden, die Grundsätze der Betrieb von digitalen Geräten wie Kombination, sowie Studien über ihre Arbeit im statischen Modus. Die Anwendung kann sinnvoll sein Lehrer der Fachschulen, Studenten der digitalen Schaltungsanordnung sein, als auch für diejenigen, die sich selbst lernen die Grundlagen der digitalen Elektronik möchten.

Die Anwendung umfasst eine breite Palette von Kombinationsgeräten, die von einfachen bis hin zu komplexen Gates Funktionseinheiten. Insgesamt 15 Einheiten verkauft, darunter:

- Disjunctors

- Conjunctor

- Wechselrichter-

- Item Schaeffer

- Item Pierce

- Ein Exklusiv-ODER

- Ein Element eines komplexen Basis (UND-ODER-NICHT)

- Pufferelement mit drei Transistorausgang

- Encoder

- Decoder

- Multiplexer

- Demultiplexer

- Digital-Komparator

- Ein Halbaddierer

- Ein Ein-Bit-Addierers

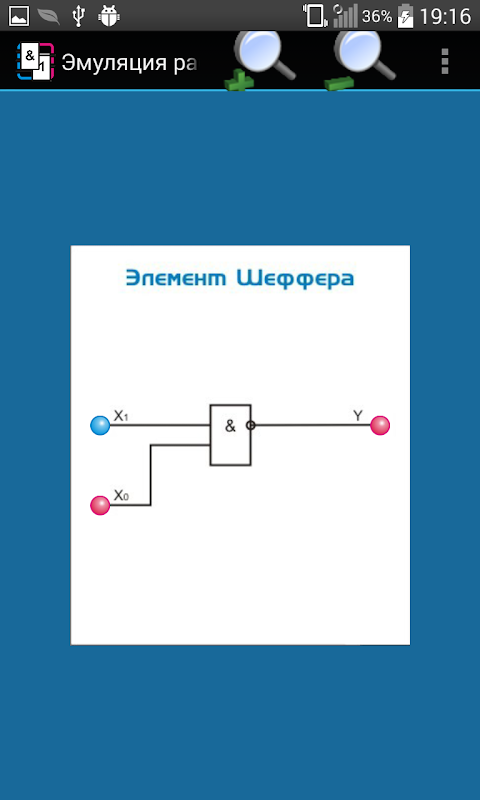

Die Grundlage für die Anwendung des Programms Modell - der Emulator. Emulation ermöglicht, die Funktionsweise des Algorithmus gewählte Gerät mit einer interaktiven Oberflächenelemente, welche die Indikatoren für Eingangs- und Ausgangssignale sind: signalov.Lyuboe am Eingang der Kombinationsvorrichtungen gemeinsam geändert demonstrieren führt zu einer Änderung in seinem Ausgangssignal. Im Gegenzug werden die Änderungen auf das Eingangssignal genug, um den Bildschirm zu berühren.

Berühren einer Eingabevorrichtung beinhaltet eine Änderung der Werte des Eingangssignals zu dem anderen: a Einheit durch eine logische Null und umgekehrt ersetzt. Es werden die Werte der logischen Variablen Ein- und Ausgabegerät ist ein Farbindikator: blaue LED entspricht einer logischen 0, rot - logisch 1, und grau - ein Zustand hoher Impedanz Ausgang.

Bei Verwendung des Emulators ist es möglich, erhöhen oder verringern die Größe des Bildes, als auch mit dem typischen Blockdiagramm oder eine kurze theoretische Informationen über das ausgewählte Gerät vertraut zu machen.
