Комбинационные устройства

L'application est un outil d'apprentissage informatique conçu pour explorer conditionnelles notation graphique typiques des schémas de principe, les principes de fonctionnement des appareils numériques tels que combinaison, ainsi que des études de leurs travaux en mode statique. L'application peut être utile pour les enseignants des écoles techniques, les étudiants du circuit numérique, ainsi que pour ceux qui veulent l'auto apprendre les rudiments de l'électronique numérique.

L'application couvre un large éventail de dispositifs de combinaison, allant de simples portes à des unités fonctionnelles complexes. Un total de 15 unités vendues, qui comprennent:

- Disjunctors

- Conjunctor

- Inverter

- Article Schaeffer

- Article Pierce

- OU-exclusif

- Un élément de base complexe (ET-OU-PAS)

- Élément de tampon avec une sortie à trois états

- Encoder

- Décodeur

- Multiplexeur

- Démultiplexeur

- Comparateur numérique

- Un demi-additionneur

- Une extension d'un bit

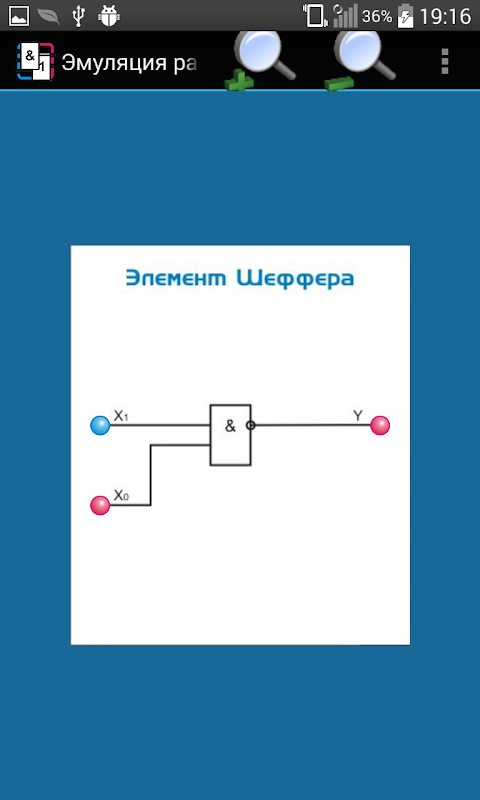

La base de l'application du modèle de programme - l'émulateur. Émulation permet de démontrer le fonctionnement du dispositif de l'algorithme sélectionné en utilisant un des éléments d'interface interactifs, qui incluent des indicateurs de signaux d'entrée et de sortie signalov.Lyuboe changer ensemble à l'entrée des dispositifs de combinaison conduit à un changement de son signal de sortie. À son tour, des modifications à l'entrée signal suffisamment pour toucher l'écran.

Toucher n'importe quel dispositif d'entrée comporte le changement des valeurs du signal d'entrée à l'autre: une unité est remplacé par un zéro logique, et vice versa. Afficher les valeurs des variables logique dispositif d'entrée et de sortie est un indicateur de couleur: LED bleue correspond à un 0 logique, rouge - logique 1, et gris - une sortie de l'état haute impédance.

Lors de l'utilisation de l'émulateur, il est possible d'augmenter ou de diminuer la taille de l'image, ainsi que de se familiariser avec le schéma typique ou une brève information théorique sur le périphérique sélectionné.
