Комбинационные устройства

Приложение представляет собой компьютерное средство обучения, предназначенное для изучения условных графических обозначений, типовых структурных схем, принципов функционирования цифровых устройств комбинационного типа, а так же исследования их работы в статическом режиме. Приложение может оказаться полезным для преподавателей технических учебных заведений, студентов, изучающих цифровую схемотехнику, а так же для тех, кто хочет самостоятельно освоить азы цифровой электроники.

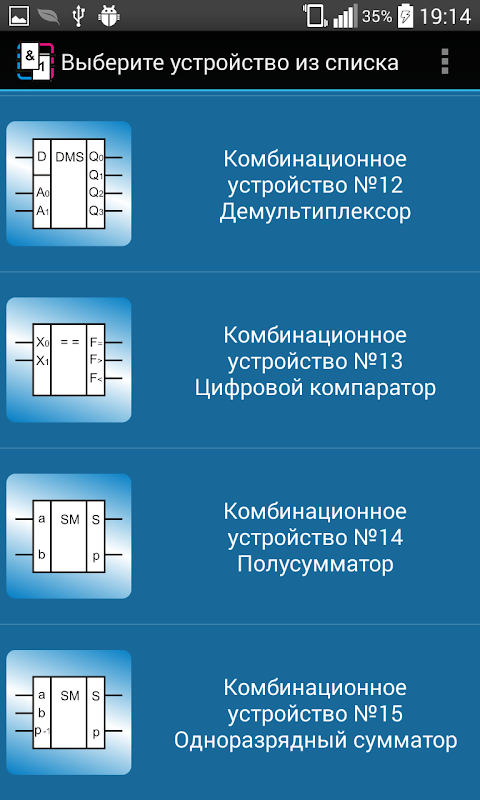

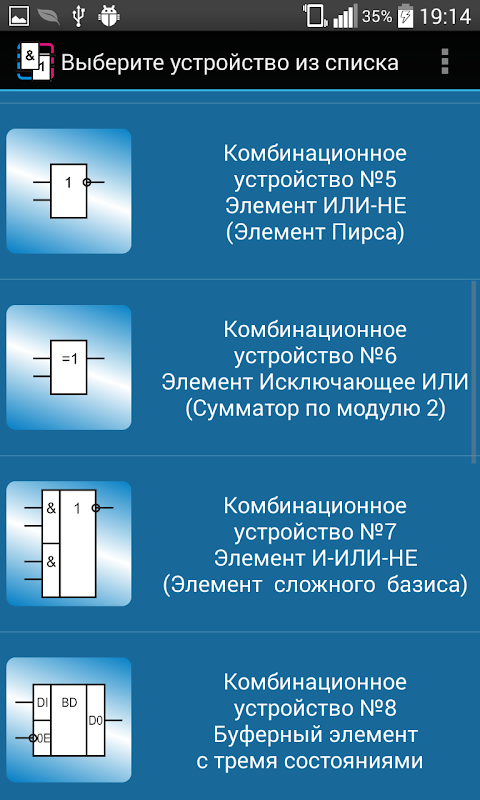

Приложение охватывает широкий спектр комбинационных устройств, начиная с простых логических элементов и заканчивая сложными функциональными узлами. В общей сложности реализовано 15 устройств, к числу которых относятся:

- дизъюнктор

- конъюнктор

- инвертор

- элемент Шеффера

- элемент Пирса

- элемент Исключающее ИЛИ

- элемент сложного базиса (И-ИЛИ-НЕ)

- буферный элемент с тремя состояниями на выходе

- шифратор

- дешифратор

- мультиплексор

- демультиплексор

- цифровой компаратор

- полусумматор

- одноразрядный сумматор

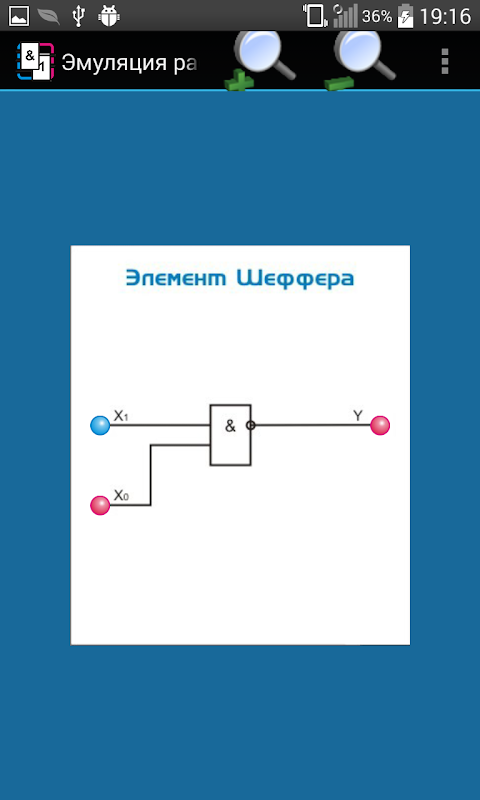

Основу приложения составляет программная модель – эмулятор. Эмуляция позволяет наглядно продемонстрировать алгоритм функционирования выбранного устройства с помощью интерактивных элементов интерфейса, к которым относятся индикаторы входных и выходных сигналов.Любое изменение совокупности сигналов на входе комбинационного устройства приводит к изменению его выходных сигналов. В свою очередь, для изменения любого входного сигнала достаточно прикоснуться к экрану.

Прикосновение к любому из входов устройства влечет за собой смену значения входного сигнала на противоположный: логический ноль сменяется единицей и наоборот. Отображение значений логических переменных на входе и выходе устройства осуществляется цветовыми индикаторами: синий цвет индикатора соответствует логическому 0, красный – логической 1, а серый - высокоимпедансному состоянию выхода.

При использовании эмулятора имеется возможность увеличить или уменьшить размер изображения, а так же познакомиться с типовой структурной схемой или краткими теоретическими сведениями о выбранном устройстве.
