Комбинационные устройства

نرم افزار یک ابزار آموزشی کامپیوتر طراحی شده برای کشف نماد گرافیکی بلوک نمودار معمولی مشروط است، اصول بهره برداری از دستگاه های دیجیتال مانند ترکیب، و نیز مطالعات از کار خود را در حالت استاتیک می باشد. برنامه را می توان به معلمان مدارس فنی، دانش آموزان از مدارات دیجیتال مفید است، و همچنین برای کسانی که به خود می خواهید یادگیری اصول اولیه الکترونیک دیجیتال.

نرم افزار پوشش می دهد طیف گسترده ای از دستگاه های ترکیبی، اعم از دروازه ساده برای واحد های پیچیده عملکردی است. در مجموع 15 واحد فروخته شده، که عبارتند از:

- Disjunctors

- Conjunctor

- اینورتر

- آیتم شافر

- آیتم پیرس

- منحصر به فرد-OR

- عنصر به صورت پیچیده (AND-OR-NOT)

- عنصر بافر با خروجی سه دولت

- کدبند

- رسیور

- Multiplexer استفاده

- Demultiplexer

- مقایسه دیجیتال

- نیمه فروشگاه

- فروشگاه یک بیتی

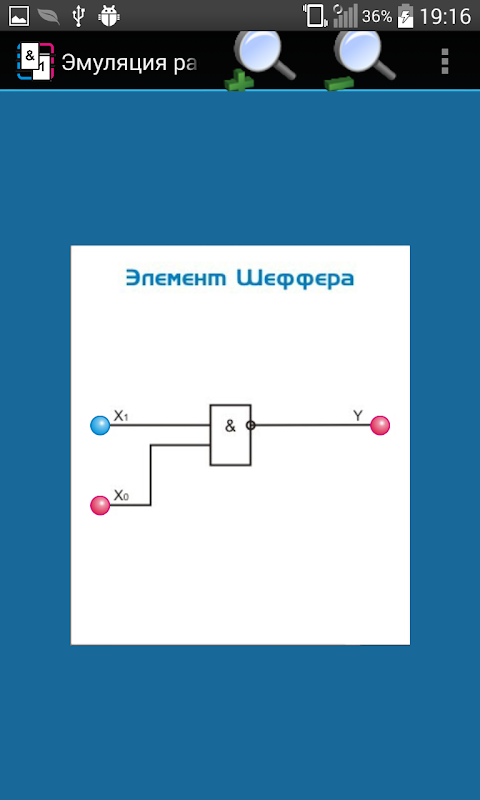

اساس استفاده از مدل برنامه - شبیه ساز. شبیه ساز اجازه می دهد تا برای نشان دادن عملکرد دستگاه الگوریتم انتخاب شده با استفاده از عناصر رابط تعاملی، که شامل شاخص های ورودی و خروجی سیگنال های signalov.Lyuboe در ورودی دستگاه های ترکیبی با هم تغییر منجر به تغییر در سیگنال خروجی آن است. به نوبه خود، هر گونه تغییر در سیگنال ورودی به اندازه کافی به لمس روی صفحه نمایش.

دست زدن به هر دستگاه ورودی مستلزم تغییر ارزش های سیگنال ورودی به دیگر: یک واحد است که توسط یک منطق صفر و بالعکس جایگزین شده است. منطق 1 و خاکستری - - خروجی حالت امپدانس بالا قرمز آبی LED مربوط به منطقی 0 و: نمایش مقادیر منطقی ورودی متغیر و خروجی دستگاه یک شاخص رنگ است.

هنگام استفاده از شبیه ساز ممکن است به افزایش یا کاهش اندازه تصویر، و همچنین با بلوک دیاگرام معمولی و یا اطلاعات نظری مختصر در مورد دستگاه انتخاب شده آشنا می شود.
