Комбинационные устройства

आवेदन सशर्त चित्रमय संकेतन ठेठ ब्लॉक आरेख का पता लगाने के लिए बनाया गया एक कंप्यूटर शिक्षण उपकरण है, इस तरह के संयोजन के रूप में डिजिटल उपकरणों के संचालन के सिद्धांतों, साथ ही स्थिर मोड में अपने काम के अध्ययन करता है। आवेदन के रूप में अच्छी तरह से डिजिटल इलेक्ट्रॉनिक्स की मूल बातें जानने के आत्म करने के लिए चाहते हैं के लिए के रूप में, तकनीकी स्कूल, डिजिटल circuitry के छात्रों के शिक्षकों के लिए उपयोगी हो सकता है।

आवेदन जटिल कार्यात्मक इकाइयों को सरल फाटक से लेकर संयोजन उपकरणों की एक विस्तृत श्रृंखला शामिल है। जिसमें शामिल बेचा 15 इकाइयों की कुल:

- Disjunctors

- Conjunctor

- इन्वर्टर

- आइटम Schaeffer

- आइटम पियर्स

- एक विशेष या

- एक जटिल आधार का एक तत्व (और या नहीं)

- तीन राज्य उत्पादन के साथ बफर तत्व

- एनकोडर

- डिकोडर

- बहुसंकेतक

- Demultiplexer

- डिजिटल तुलनित्र

- एक आधा-योजक

- एक बिट योजक

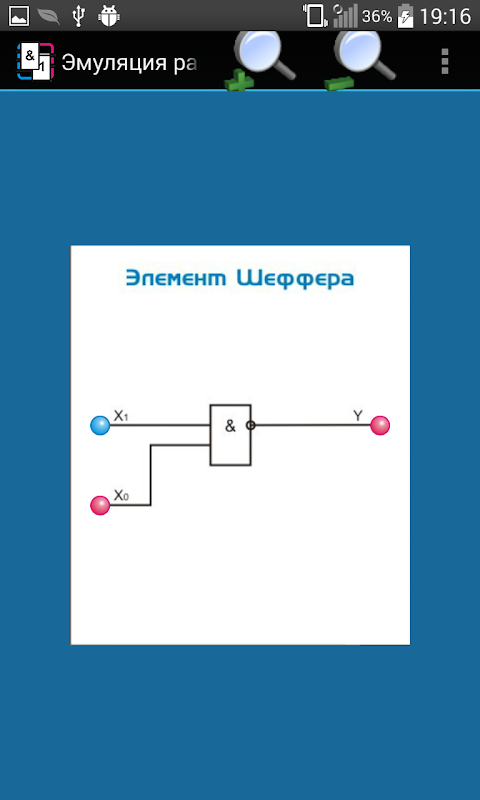

कार्यक्रम मॉडल के आवेदन के आधार - emulator है। अनुकरण अपने उत्पादन में संकेत में एक परिवर्तन की ओर जाता है संयोजन उपकरणों के प्रवेश द्वार पर एक साथ बदलने signalov.Lyuboe इनपुट और आउटपुट संकेतों के संकेतकों में शामिल हैं जो एक इंटरैक्टिव इंटरफ़ेस तत्वों का उपयोग करते हुए एल्गोरिथ्म चयनित उपकरण के कामकाज को प्रदर्शित करने के लिए अनुमति देता है। बदले में, इनपुट करने के लिए किसी भी परिवर्तन के लिए स्क्रीन को छूने के लिए पर्याप्त संकेत।

किसी भी इनपुट डिवाइस मार्मिक दूसरे के लिए इनपुट संकेत के मूल्यों को बदलने पर जोर देता है: एक इकाई एक तर्क शून्य और इसके विपरीत द्वारा बदल दिया है। तार्किक चर इनपुट और आउटपुट डिवाइस के मूल्यों को प्रदर्शित करता हुआ एक रंग सूचक है: नीले एलईडी एक तार्किक 0 से मेल खाती है, लाल - 1 तर्क है, और ग्रे - एक उच्च प्रतिबाधा राज्य उत्पादन।

एमुलेटर का उपयोग करते समय इसे बढ़ाने या छवि के आकार में कमी, साथ ही ठेठ ब्लॉक आरेख या चयनित डिवाइस के बारे में एक संक्षिप्त सैद्धांतिक जानकारी के साथ परिचित पाने के लिए संभव है।
