Комбинационные устройства

Ứng dụng giáo dục đối với các nghiên cứu về sự kết hợp của các thiết bị điện tử kỹ thuật số

Ứng dụng này là một công cụ học tập máy tính được thiết kế để khám phá điều kiện ký hiệu đồ họa sơ đồ khối điển hình, các nguyên tắc hoạt động của các thiết bị kỹ thuật số như sự kết hợp, cũng như các nghiên cứu về công việc của họ trong chế độ tĩnh. Ứng dụng này có thể có ích cho giáo viên các trường kỹ thuật, sinh viên của các mạch kỹ thuật số, cũng như đối với những người muốn tự tìm hiểu những điều cơ bản của thiết bị điện tử kỹ thuật số.

Ứng dụng này bao gồm một loạt các thiết bị kết hợp khác nhau, từ các cửa đơn giản để các đơn vị chức năng phức tạp. Tổng cộng có 15 chiếc được bán ra, trong đó bao gồm:

- Disjunctors

- Conjunctor

- Inverter

- Item Schaeffer

- Item Pierce

- An EXCLUSIVE-OR

- Một yếu tố của một cơ sở phức tạp (AND-OR-NOT)

- Yếu tố Buffer với đầu ra ba trạng thái

- Bộ mã hóa

- Decoder

- Multiplexer

- Demultiplexer

- So sánh kỹ thuật số

- Một nửa-adder

- Một cộng một chút

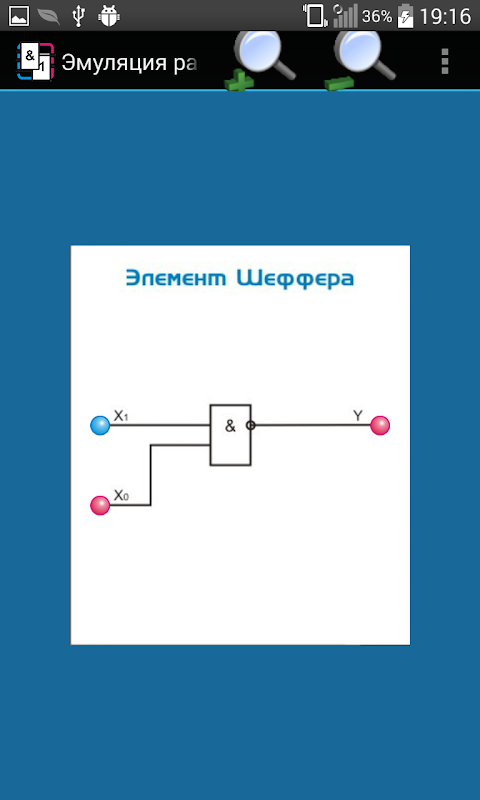

Các cơ sở của việc áp dụng các mô hình chương trình - giả lập. Thi đua để chứng minh cho phép các chức năng của thiết bị thuật toán lựa chọn sử dụng một yếu tố giao diện tương tác, trong đó bao gồm các chỉ số của tín hiệu đầu vào và đầu ra signalov.Lyuboe thay đổi với nhau ở lối vào của các thiết bị kết hợp dẫn đến một sự thay đổi trong tín hiệu đầu ra của nó. Đổi lại, bất kỳ thay đổi các đầu vào tín hiệu đủ để chạm vào màn hình.

Chạm vào bất kỳ thiết bị đầu vào đòi hỏi phải thay đổi các giá trị của tín hiệu đầu vào đến khác: một đơn vị được thay thế bởi một logic không và ngược lại. Hiển thị các giá trị của các biến đầu vào hợp lý và thiết bị đầu ra là một chỉ số màu sắc: màu xanh LED tương ứng với một logic 0, đỏ - logic 1, và màu xám - một đầu ra trạng thái trở kháng cao.

Khi sử dụng giả lập nó có thể tăng hoặc giảm kích thước của hình ảnh, cũng như làm quen với sơ đồ khối điển hình hoặc một thông tin ngắn gọn về lý thuyết thiết bị được chọn.
