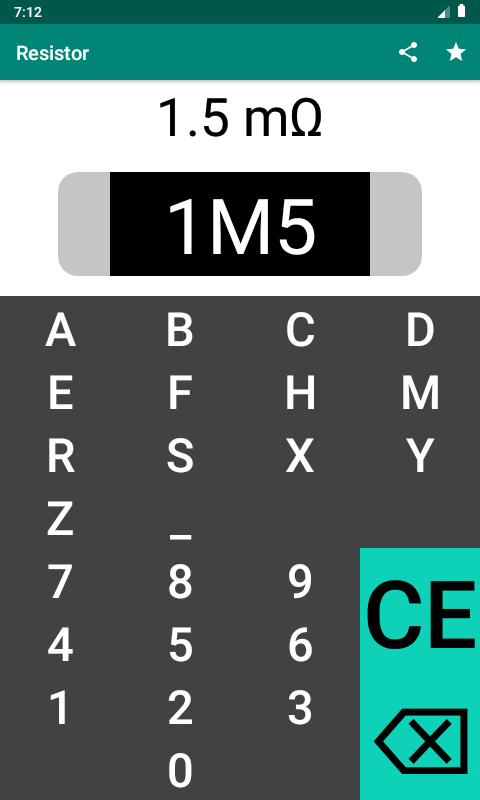

SMD Resistor Code - Calculator

ریزٹر کی مزاحمت کا حساب لگانے کے لئے ایپلی کیشن استعمال میں آسان SMD-Code کیلکولیٹر ہے۔ ایپلی کیشن 3 ہندسوں ، 4 ہندسوں ، اور EIA-96 کوڈنگ سسٹم کی حمایت کرتی ہے۔

مزاحم

ریزسٹر ایک ایسا جزو ہوتا ہے جو موجودہ بہاؤ کو محدود کرنے کے لئے برقی سرکٹس میں استعمال ہوتا ہے۔ مزاحم کی مزاحمت اوہمس (Ω) میں ماپا جاتا ہے۔ جب ایک ایمپائر کا ایک موجودہ (I) ایک وولٹ کے وولٹیج ڈراپ (U) کے ساتھ ایک ریزسٹر سے گذرتا ہے تو ، ایک ریزٹر (R) کی مزاحمت اوہم کے مطابق ہوتی ہے۔ یہ تناسب اوہم کے قانون کی نمائندگی کرتا ہے: R = U ÷ I

ایس ایم ڈی کوڈ

ایس ایم ڈی ریزسٹرس کے کوڈ ایک ریزسٹر کی مزاحمت کی نشاندہی کرتے ہیں۔ ایک سے زیادہ کوڈنگ سسٹم موجود ہیں جو مزاحم کی مزاحمت کا تعین کرتے ہیں: 3 ہندسے ، 4 ہندسے ، اور ای آئی اے 96۔ مندرجہ ذیل میں ، ہر کوڈنگ سسٹم کے معنی بیان کیے گئے ہیں۔

3 ہندسے

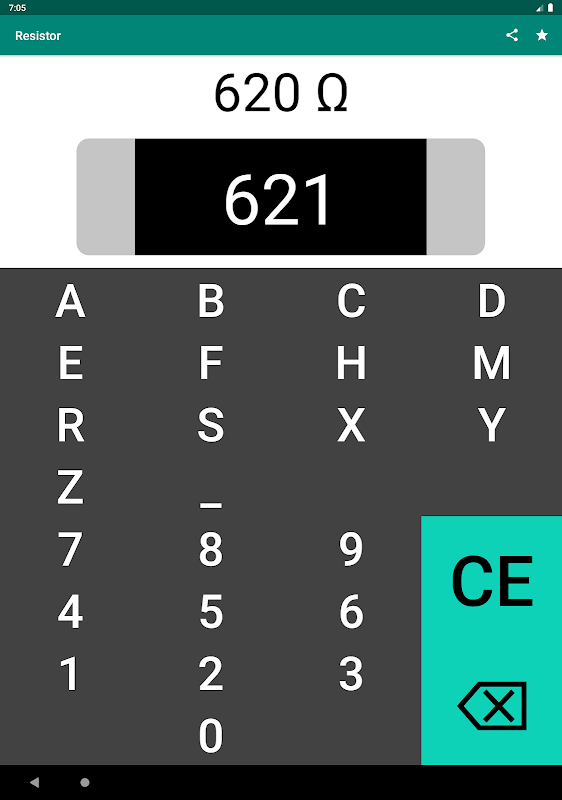

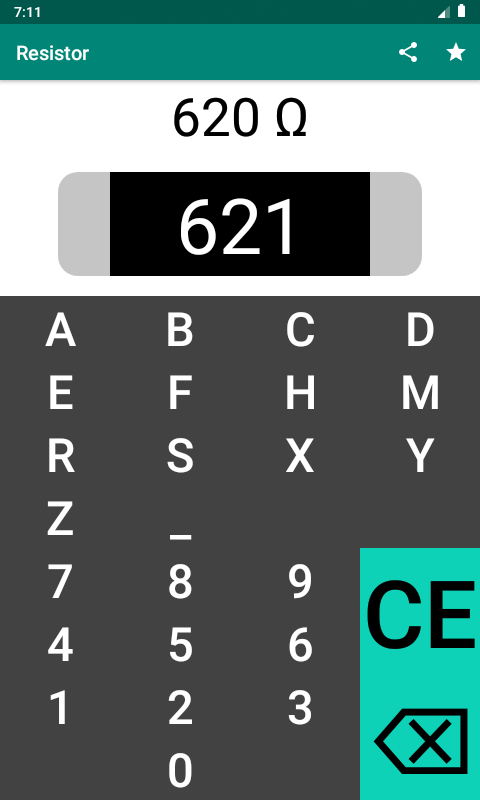

3 ہندسوں والے کوڈنگ سسٹم میں ، پہلے دو نمبر اہم ہندسوں کی نشاندہی کرتے ہیں ، جہاں تیسرا ہندسہ ضارب کی وضاحت کرتا ہے۔ ضرب یہ بتاتا ہے کہ دو اہم ہندسوں میں کتنے زیرو شامل کیے جائیں۔ اگر مزاحمت 10 اوہمس سے چھوٹا ہے تو ، حرف R کو اعشاریہ نقطہ کی پوزیشن کی نشاندہی کرنے کے لئے استعمال کیا جاتا ہے۔ مندرجہ ذیل میں ، کچھ مثالوں کو دکھایا گیا ہے۔

340 = 34 Ω

781 = 780 Ω

202 = 2000 Ω یا 2 KΩ

5R5 = 5.5 Ω

4 ہندسے

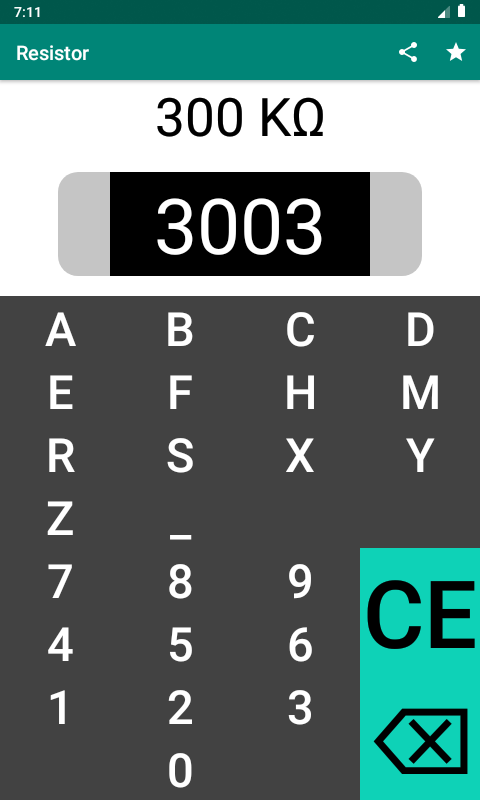

4 ہندسوں والا کوڈنگ سسٹم 3 ہندسوں والے کوڈنگ سسٹم سے بہت ملتا جلتا ہے۔ 4 ہندسوں والے کوڈنگ سسٹم میں ، پہلے تین ہندسے اہم ہندسوں کی نشاندہی کرتے ہیں ، جہاں چوتھا ہندسہ ضارب کی وضاحت کرتا ہے۔ ضرب یہ اشارہ کرتا ہے کہ تین اہم ہندسوں میں کتنے زیرو شامل کیے جائیں گے۔ اگر مزاحمت 100 اوہم سے چھوٹی ہے تو ، حرف R کو اعشاریہ نقطہ کی پوزیشن کی نشاندہی کرنے کے لئے استعمال کیا جاتا ہے۔ مندرجہ ذیل میں ، کچھ مثالوں کو دکھایا گیا ہے۔

9100 = 910 Ω

2204 = 2.2 MΩ

0R10 = 0.1 Ω

ای آئی اے - 96

EIA-96 کوڈنگ سسٹم تین حرفوں پر مشتمل ہے۔ پہلے دو حرف ہندسے ہیں ، جو ایک نظر جدول کے مطابق مزاحمت کے 3 اہم ہندسوں سے مساوی ہیں۔ تیسرا حرف ایک خط ہے جو مزاحمت کے ضرب عنصر کی نشاندہی کرتا ہے۔ مندرجہ ذیل میں ، کچھ مثالوں کو دکھایا گیا ہے۔

40A = 255 Ω

12E = 1.3 MΩ

52 ایف = 34 مΩ
