ForgeTherm

ForgeTherm bewaakt de temperaturen op een heet gesmede matrijs door een FLIR ONE Pro-camera.

ForgeTherm is ontwikkeld voor de Teledyne FLIR App Development Challenge. ForgeTherm is een door Teledyne FLIR goedgekeurde applicatie.

Belangrijk: je hebt een FLIR ONE Pro-apparaat nodig om deze app te kunnen gebruiken.

FLIR ONE Pro kan een temperatuurbereik detecteren van -20°C tot 400°C, (-4°F tot 752°F).

Heet smeden is een soort metaalvormingsproces waarbij het werkstuk wordt vervormd bij een temperatuur boven de herkristallisatietemperatuur van het materiaal, b.v. bij 1200 ° C voor staal, 550 ° C voor aluminium, en gevormd tussen twee stalen componenten, genaamd bovenste en onderste smeedmatrijs, die de negatieve vorm van het laatste onderdeel heeft. Deze matrijzen zijn gemonteerd op een pers die met een hoge snelheid (0,1 m/s tot 2 m/s) en snelheid (5 – 30 slagen/min) werkt.

Een van de belangrijkste factoren die de prestaties van dit productieproces beïnvloeden, is de levensduur van de smeedmatrijs. Een smeedmatrijs moet worden vervangen door een nieuwe als het oppervlak van de matrijs beschadigd is door slijtage, plastische vervorming of scheuren. Tijdens het wisselen van de matrijs wordt de pers gestopt en dit zal leiden tot een vermindering van de procesefficiëntie en een verhoging van de kosten/het onderdeel. Bovendien zullen de extra kosten stijgen als gevolg van de fabricage van nieuwe matrijzensets en reparatie van de beschadigde, indien mogelijk.

De temperatuur van de matrijs speelt een cruciale rol in zijn prestaties en levensduur. De bovengenoemde drie matrijsfalen worden ernstiger als de matrijstemperatuur niet tussen 150°C en 300°C kan worden gehouden. Bij een lagere matrijstemperatuur is er een groot risico op thermische schokken en scheurvorming. Wanneer de temperatuur van de matrijs, zelfs in een lokaal gebied, boven de 300°C komt, zullen de vloei- en slijtvastheid van het matrijsmateriaal dramatisch beginnen te dalen.

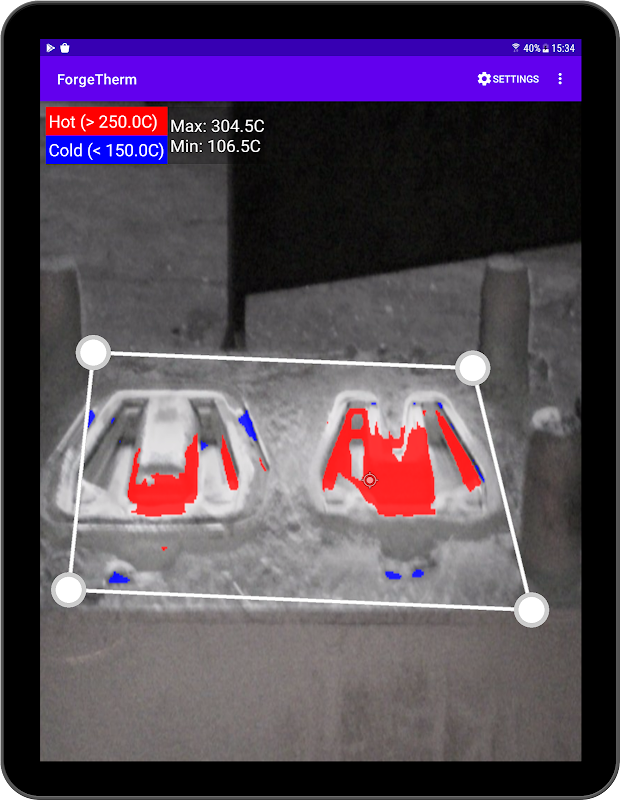

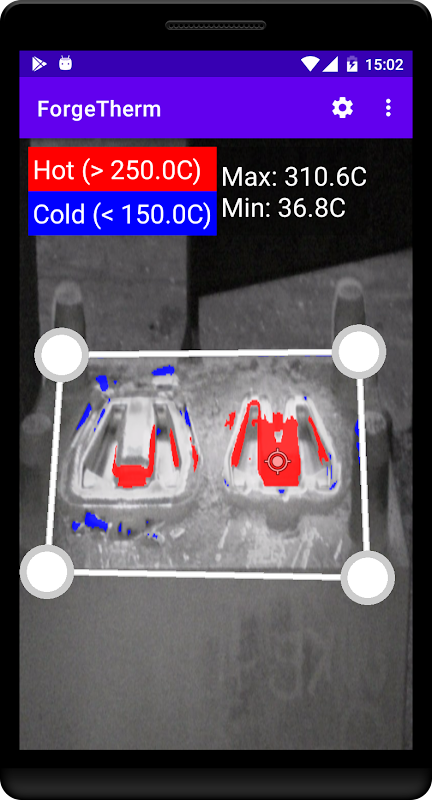

De belangrijkste functie van ForgeTherm is het bewaken van de temperatuurverdeling op een heet smeedbare matrijs binnen een bepaald interessegebied (AoI) met behulp van een FLIR ONE Pro-camera. Smeedmatrijzen hebben ruwweg een prismatische vorm en er is slechts één actief oppervlak (oppervlak dat in contact komt met het hete werkstuk) op de bovenste en onderste matrijs.
