ScanM16 USB

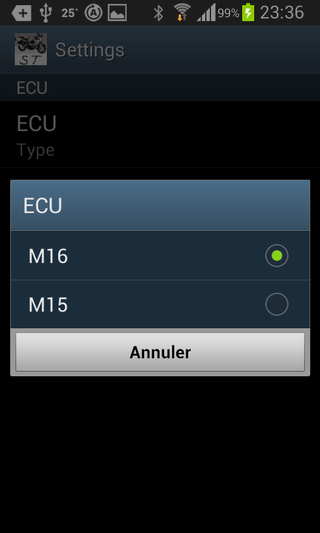

Scan16M is een diagnose- en datalogtool voor 15M-, 15RC- en 16M-ECU's. Deze ECU's werden gebruikt in Italiaanse modellen van 1997 tot 2000: ST2/4, SSie en 916/996, afhankelijk van het bouwjaar. Ik kan het niet testen op een P8 vanwege een gebrek aan een testvoertuig.

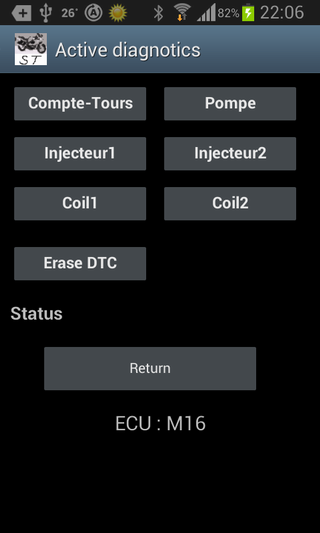

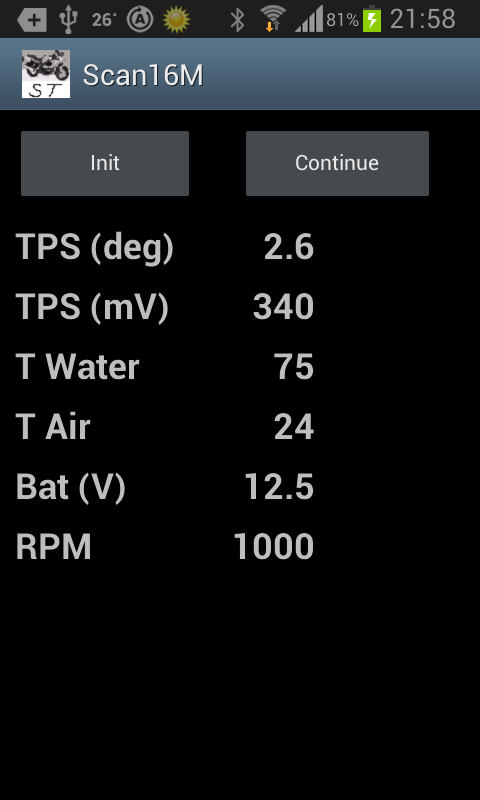

Met Scan16M kunt u verbinding maken om sensorgegevens en foutcodes uit te lezen, foutcodes te wissen en actieve diagnoses uit te voeren.

Sinds versie 1.05 kunt u geselecteerde metingen opslaan in CSV-formaat, deze vervolgens groeperen en converteren naar DIF-formaat, dat direct kan worden geïmporteerd in Innovate Motor's LogWorks3 (@TM).

Het is ook mogelijk om verbinding te maken via Bluetooth met een HC06 met een LC-LM lambdasonde.

Let op: om communicatie met 15M- en 16M-ECU's tot stand te brengen, moet u beginnen met het contact uit (motor uit) en vervolgens het contact weer aanzetten. Voor de 15RC moet het contact aan staan ​​voordat de motor start of stopt.

De telefoon/tablet moet OTG-USB HOST-compatibel zijn (in mijn geval een Samsung Galaxy SII en een Tab 10"). Let op: de S5 Mini is bijvoorbeeld niet compatibel.

De OBD-KKL-interface maakt verbinding via een USB-poort. Daarom heb je een interface nodig die ook met een pc gebruikt kan worden en een manier om verbinding te maken met de diagnosepoort van de ECU (Tyco 3-pins connector) en met de 12V-voeding van de motorfiets, met de massa op pin 2 van de Tyco-connector.

Om dit te gebruiken, bestel je eenvoudig een microUSB OTG [on-the-go] kabel.

Bijvoorbeeld:

http://www.fnac.com/mp19850288/Cable-usb-femelle-vers-micro-usb-OTG-pour-smartphones-tablette/w-4
