Wire Gauge (AWG) Calculator

AWG ক্যালকুলেটর

গুরুত্বপূর্ণ নোটিশ: এই ক্যালকুলেটরটি *না* একটি সাধারণ উদ্দেশ্য তারের গেজ ক্যালকুলেটর।

এটি শুধুমাত্র FAA নিবন্ধিত এয়ারক্রাফ্ট ওয়্যারিং-এর জন্য, নিম্নলিখিত FAA অনুমোদিত ভোল্টেজগুলির মধ্যে সীমাবদ্ধ: 14VDC, 28VDC, 115VAC এবং 200VAC৷

FAA প্রকাশনা AC 43-13 1B (গ্রহণযোগ্য পদ্ধতি, কৌশল এবং অনুশীলন - বিমান পরিদর্শন এবং মেরামত ), অধ্যায় 11।

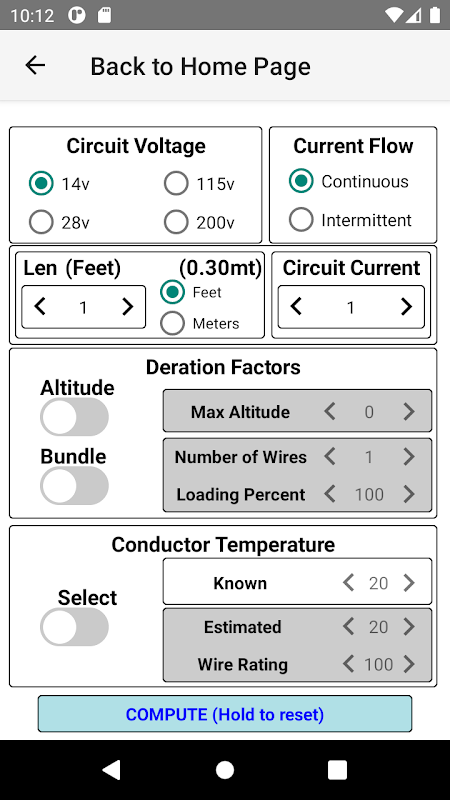

শর্তগুলির মধ্যে রয়েছে সার্কিটের দৈর্ঘ্য, কারেন্ট, ভোল্টেজ, তারের তাপমাত্রা (জানা বা আনুমানিক) এবং উচ্চতা এবং তারের বান্ডিলের আকার/লোডিং শতাংশ উভয়ের জন্য ডিরেটিং ফ্যাক্টর।

অ্যাপটিতে এমন ইউটিলিটিও রয়েছে যা এয়ারক্রাফ্ট মেকানিককে AC 43-13 ব্যবহার না করেই নিম্নলিখিত প্যারামিটারগুলি নির্ধারণ করতে সক্ষম করে (যখন ক্ষেত্র/দোকানের পরিস্থিতি এটিকে অবাস্তব করে তোলে)। পরিসংখ্যান উল্লেখ করা হয়:

- সর্বোচ্চ তারের দৈর্ঘ্য (মান তাপমাত্রা)।

-- ইনপুট পরামিতি: সার্কিট ভোল্টেজ, বর্তমান, বর্তমান প্রবাহ এবং AWG।

-- আউটপুট: L1।

-- রেফারেন্স: AC 43-13 1B, চিত্র 11-2/3

- সর্বাধিক বর্তমান (মান তাপমাত্রা)।

-- ইনপুট পরামিতি: সার্কিট ভোল্টেজ, বর্তমান প্রবাহ, তারের দৈর্ঘ্য এবং AWG।

-- আউটপুট: সর্বোচ্চ বর্তমান।

-- রেফারেন্স: AC 43-13 1B, চিত্র 11-2/3

- উচ্চতা ডিরেশন ফ্যাক্টর।

-- ইনপুট প্যারামিটার: সর্বোচ্চ উচ্চতা।

-- আউটপুট: উচ্চতা ডিরেশন ফ্যাক্টর।

-- রেফারেন্স: AC 43-13 1B, চিত্র 11-5

- বান্ডেল ডিরেশন ফ্যাক্টর।

-- ইনপুট পরামিতি: ওয়্যার কাউন্ট এবং লোডিং শতাংশ

-- আউটপুট: বান্ডেল ডিরেশন ফ্যাক্টর।

-- রেফারেন্স: AC 43-13 1B, চিত্র 11-

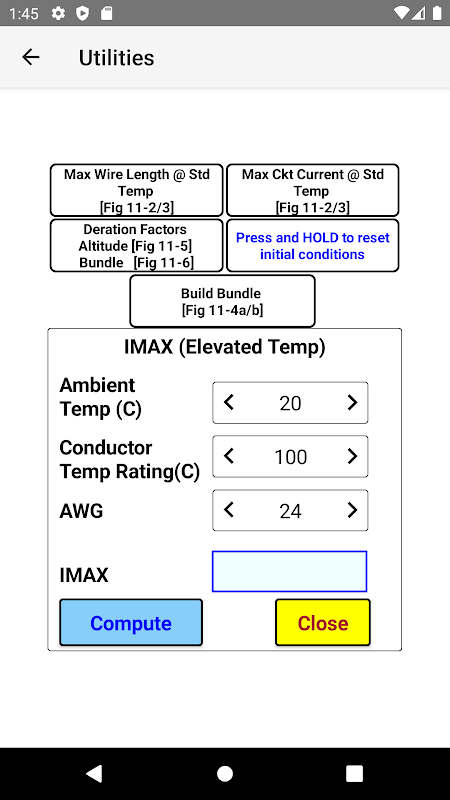

- IMAX (উচ্চ তাপমাত্রা)।

-- ইনপুট পরামিতি: পরিবেষ্টিত তাপমাত্রা, কন্ডাকটর তাপমাত্রা রেটিং এবং AWG।

-- আউটপুট: IMAX

-- রেফারেন্স: AC 43-13 1B, Fig 11-4a/b

- বান্ডেল নির্মাতা (নতুন!)

-- ইনপুট পরামিতি: তারের সংখ্যা, awg আকার, তারের স্রোত, সর্বোচ্চ উচ্চতা, পরিবেষ্টিত তাপমাত্রা, তারের রেটিং, লোডিং ফ্যাক্টর

-- আউটপুট: প্রতি তারের জন্য IMAX এর জন্য টেবিল সহ বান্ডিল IMAX (বান্ডেল এবং উচ্চতার জন্য নির্ধারিত)।

-- রেফারেন্স: AC 43-13 1B, Fig 11-4a/b

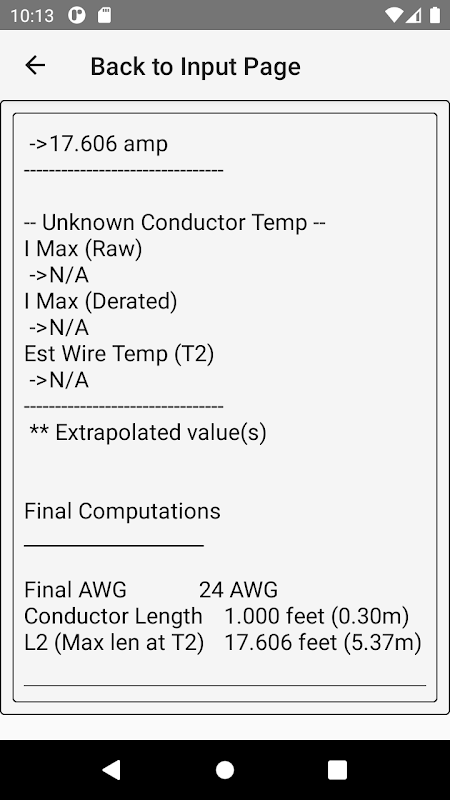

যখন একটি চার্ট ইনপুট/আউটপুট প্যারামিটারগুলি চার্টের সীমা অতিক্রম করার কারণে ডেটা চিত্রিত করে, তখন ডেটা এক্সট্রাপোলেট করা হয় এবং একটি উপযুক্ত সতর্কতা ("** এক্সট্রাপোলেটেড ডেটা") দেখানো হয়।

দাবিত্যাগ

AWG ক্যালকুলেটরের ব্যবহারকারী যেকোন নির্দিষ্ট অ্যাপ্লিকেশনের জন্য এর নির্ভুলতার একটি স্বাধীন যাচাই ছাড়াই এটি তার নিজের ঝুঁকিতে করে এবং এই ধরনের ব্যবহারের ফলে যেকোন এবং সমস্ত দায় স্বীকার করে। ফলাফলের নির্ভুলতা হিসাবে কোন ওয়ারেন্টি দেওয়া হয় না। ব্যবহারকারীদের প্রাসঙ্গিক তাত্ত্বিক মানদণ্ডের পুঙ্খানুপুঙ্খ ধারণা থাকা উচিত।

AWG ক্যালকুলেটর

কপিরাইট 2023

TurboSoftSolutions

https://www.turbosoftsolutions.com
