Wire Gauge (AWG) Calculator

Wspomaga mechanika lotniczego (A&P) w określeniu prawidłowego rozmiaru (AWG) przewodu

Kalkulator AWG

WAŻNA UWAGA: NINIEJSZY KALKULATOR *NIE* JEST KALKULATOREM PRZEWODÓW OGÓLNEGO ZASTOSOWANIA.

JEST PRZEZNACZONY WYŁĄCZNIE DO OKABLOWANIA SAMOLOTÓW ZAREJESTROWANYCH PRZEZ FAA, OGRANICZONE DO NASTĘPUJĄCYCH NAPIĘĆ ZATWIERDZONYCH FAA: 14 V DC, 28 V DC, 115 V AC I 200 V AC.

Ta aplikacja pomaga mechanikowi statku powietrznego (A&P) w określeniu prawidłowego rozmiaru przewodu American Wire Gauge (AWG) dla danych warunków, zgodnie z procedurami określonymi w publikacji FAA AC 43-13 1B (Akceptowalne metody, techniki i praktyki – Kontrola i naprawa statków powietrznych ), rozdział 11.

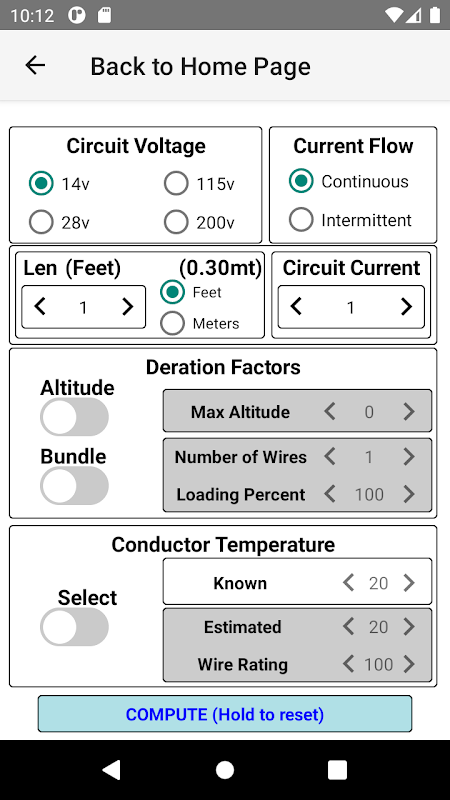

Warunki obejmują długość obwodu, prąd, napięcie, temperaturę drutu (znaną lub szacunkową) i współczynniki obniżające parametry zarówno dla wysokości, jak i rozmiaru wiązki przewodów/procentu obciążenia.

Aplikacja zawiera również narzędzia, które umożliwiają mechanikowi lotniczemu określenie następujących parametrów bez bezpośredniego użycia AC 43-13 (kiedy warunki terenowe/warsztatowe sprawiają, że jest to niepraktyczne). Odniesienia do rysunków:

- Maksymalna długość drutu (temperatura standardowa).

-- Parametry wejściowe: napięcie obwodu, prąd, przepływ prądu i AWG.

-- Wyjście: L1.

-- Ref: AC 43-13 1B, rys. 11-2/3

- Maksymalny prąd (standardowa temperatura).

-- Parametry wejściowe: napięcie obwodu, przepływ prądu, długość przewodu i AWG.

--Wyjście: maksymalny prąd.

-- Ref: AC 43-13 1B, rys. 11-2/3

- Współczynnik obniżenia wysokości.

-- Parametr wejściowy: Maksymalna wysokość.

-- Dane wyjściowe: Współczynnik obniżenia wysokości.

-- Ref: AC 43-13 1B, rys. 11-5

- Współczynnik obniżenia wartości pakietu.

-- Parametry wejściowe: liczba przewodów i procent obciążenia

-- Dane wyjściowe: Współczynnik obniżenia wartości pakietu.

-- Ref: AC 43-13 1B, rys. 11-

- IMAX (podwyższona temperatura).

-- Parametry wejściowe: temperatura otoczenia, temperatura znamionowa przewodu i AWG.

-- Wyjście: IMAX.

-- Ref: AC 43-13 1B, rys. 11-4a/b

- Kreator pakietów (NOWOŚĆ!)

-- Parametry wejściowe: liczba przewodów, średnice przewodów, prądy przewodów, maksymalna wysokość, temperatura otoczenia, parametry przewodu, współczynnik obciążenia

-- Wyjście: Pakiet IMAX (obniżony dla wiązki i wysokości) z tabelą dla IMAX na przewód.

-- Ref: AC 43-13 1B, rys. 11-4a/b

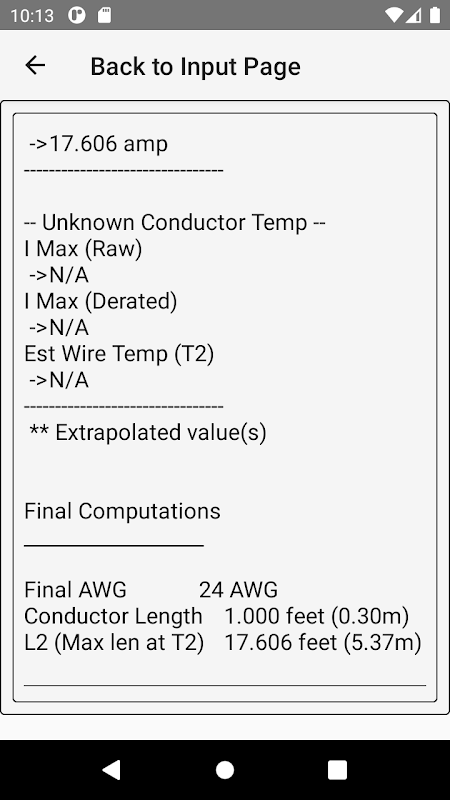

Jeżeli wykres rzeczywiście przedstawia dane ze względu na parametry wejściowe/wyjściowe przekraczające limity wykresu, dane są ekstrapolowane i wyświetlane jest odpowiednie ostrzeżenie („** dane ekstrapolowane”).

Zastrzeżenie

Użytkownik KALKULATORA AWG w jakimkolwiek konkretnym zastosowaniu bez niezależnej weryfikacji jego dokładności czyni to na własne ryzyko i przyjmuje na siebie wszelką odpowiedzialność wynikającą z takiego użycia. Nie udziela się żadnej gwarancji co do dokładności wyników. Użytkownicy powinni dokładnie rozumieć odpowiednie kryteria teoretyczne.
