Wire Gauge (AWG) Calculator

항공 (A & P) 정비사가 올바른 (AWG) 전선 크기를 결정하도록 지원

AWG 계산기

중요 공지: 이 계산기는 범용 와이어 게이지 계산기가 *아닙니다*.

이는 FAA 등록 항공기 배선에만 사용되며 FAA 승인 전압은 14VDC, 28VDC, 115VAC 및 200VAC로 제한됩니다.

이 앱은 FAA 간행물 AC 43-13 1B(허용 가능한 방법, 기술 및 관행 - 항공기 검사 및 수리)에 설명된 절차에 따라 항공기(A&P) 정비사가 주어진 조건에 대한 올바른 AWG(American Wire Gauge) 와이어 크기를 결정하는 데 도움을 줍니다. ), 11장.

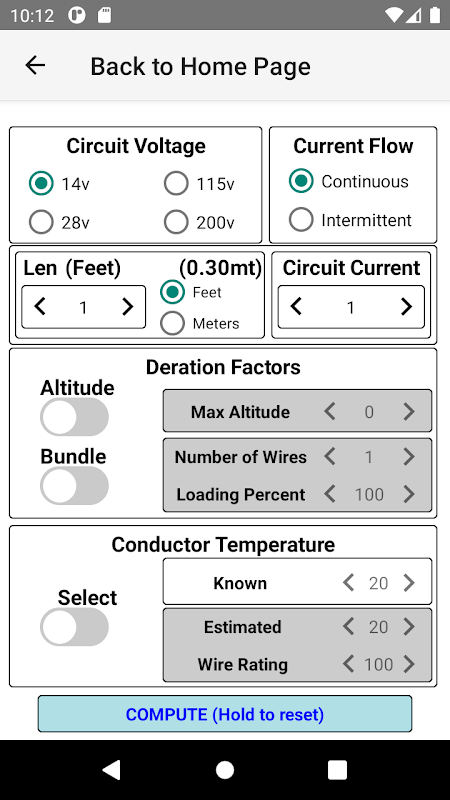

조건에는 회로 길이, 전류, 전압, 와이어 온도(알려진 또는 추정), 고도 및 와이어 번들 크기/부하 비율에 대한 경감 계수가 포함됩니다.

이 앱에는 항공기 정비사가 AC 43-13을 직접 사용하지 않고도(현장/작업장 조건으로 인해 실용적이지 않은 경우) 다음 매개변수를 결정할 수 있는 유틸리티도 포함되어 있습니다. 수치는 다음과 같습니다.

- 최대 와이어 길이(표준 온도).

-- 입력 매개변수: 회로 전압, 전류, 전류 흐름 및 AWG.

-- 출력: L1.

-- 참조: AC 43-13 1B, 그림 11-2/3

- 최대 전류(표준 온도).

-- 입력 매개변수: 회로 전압, 전류 흐름, 와이어 길이 및 AWG.

-- 출력: 최대 전류.

-- 참조: AC 43-13 1B, 그림 11-2/3

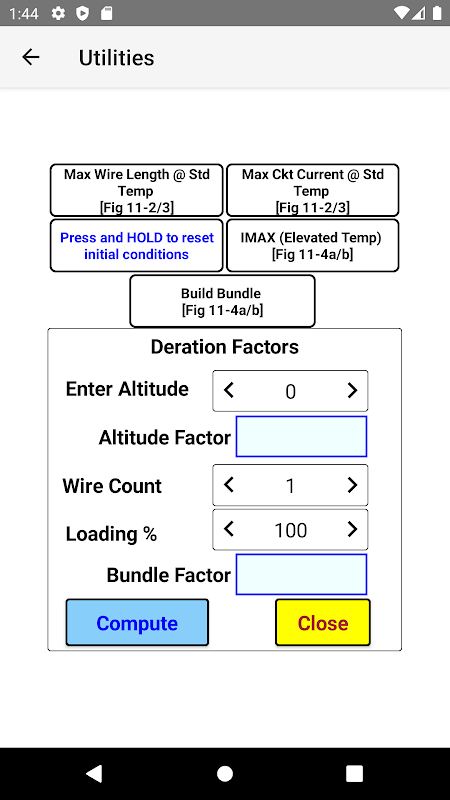

- 고도 경감 요인.

-- 입력 매개변수: 최대 고도.

-- 출력: 고도 경감 계수.

-- 참조: AC 43-13 1B, 그림 11-5

- 번들 감쇠 인자.

-- 입력 매개변수: 와이어 수 및 로딩 비율

-- 출력: 번들 감소 인자.

-- 참조: AC 43-13 1B, 그림 11-

- IMAX(고온).

-- 입력 매개변수: 주변 온도, 도체 온도 정격 및 AWG.

-- 출력: IMAX.

-- 참조: AC 43-13 1B, 그림 11-4a/b

- 번들 빌더(신규!)

-- 입력 매개변수: 와이어 수, awg 크기, 와이어 전류, 최대 고도, 주변 온도, 와이어 등급, 부하 계수

-- 출력: IMAX 번들(번들 및 고도에 따라 감소)과 와이어당 IMAX 테이블이 포함되어 있습니다.

-- 참조: AC 43-13 1B, 그림 11-4a/b

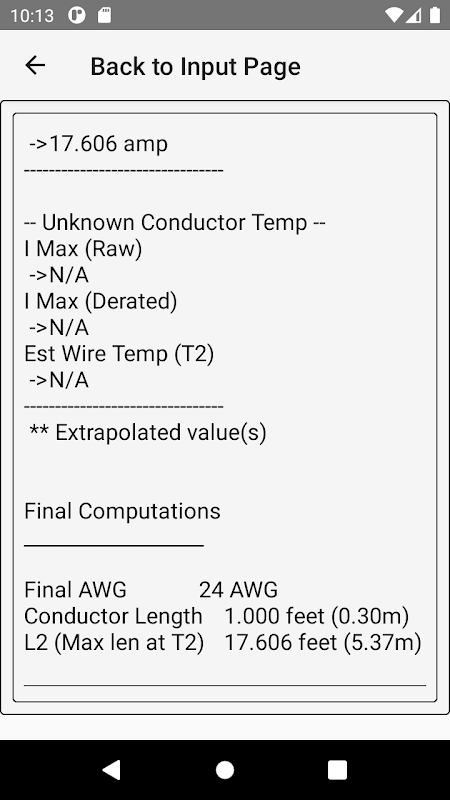

차트 제한을 초과하는 입력/출력 매개변수로 인해 데이터가 차트에 표시되면 데이터가 추정되고 적절한 경고("** 추정 데이터")가 표시됩니다.

부인 성명

정확성에 대한 독립적인 검증 없이 특정 애플리케이션에 대한 AWG 계산기 사용자는 자신의 책임하에 그렇게 하며 그러한 사용으로 인해 발생하는 모든 책임을 집니다. 결과의 정확성에 대해서는 어떠한 보증도 제공되지 않습니다. 사용자는 관련 이론적 기준을 철저히 이해해야 합니다.
