Wire Gauge (AWG) Calculator

協助航空（A＆P）機械師確定正確的（AWG）電線尺寸

AWG計算器

重要：此計算機*不是*通用線規計算器。

它僅適用於 FAA 註冊的飛機接線，僅限於以下 FAA 批准的電壓：14VDC、28VDC、115VAC 和 200VAC。

此應用程式可協助飛機(A&P) 機械師根據FAA 出版物AC 43-13 1B（可接受的方法、技術和實踐- 飛機檢查和維修）中概述的程序，確定在給定條件下正確的美國線規(AWG) 電線尺寸），第 11 章。

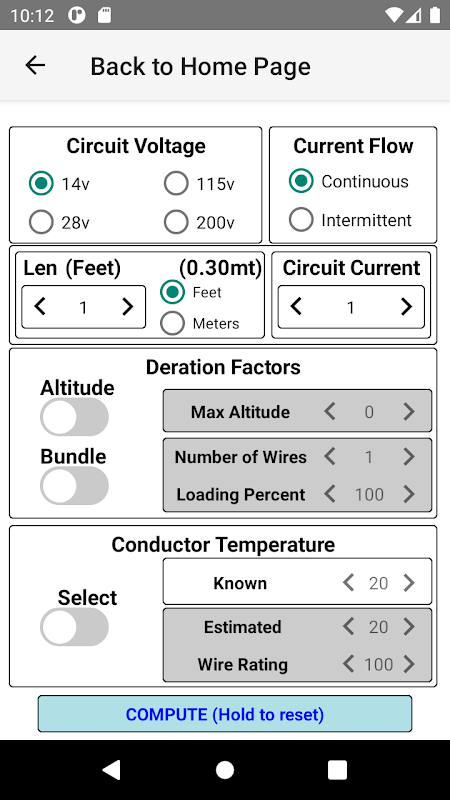

條件包括電路長度、電流、電壓、電線溫度（已知或估計）以及海拔和線束尺寸/負載百分比的降額係數。

該應用程式還包含實用程序，使飛機機械師能夠確定以下參數，而無需親自使用 AC 43-13（當現場/車間條件使其不切實際時）。附圖參考：

- 最大電線長度（標準溫度）。

-- 輸入參數：電路電壓、電流、電流流量和AWG。

-- 輸出：L1。

-- 參考：AC 43-13 1B，圖 11-2/3

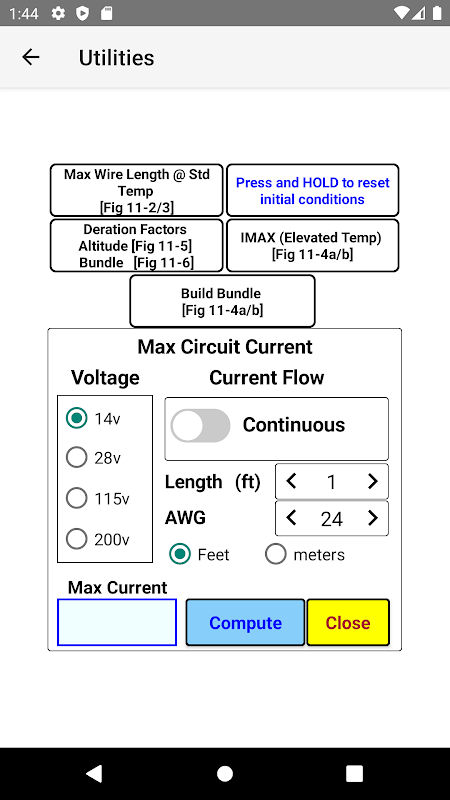

- 最大電流（標準溫度）。

-- 輸入參數：電路電壓、電流、電線長度和AWG。

-- 輸出：最大電流。

-- 參考：AC 43-13 1B，圖 11-2/3

- 海拔降低額定值因素。

-- 輸入參數：最大海拔高度。

-- 輸出：海拔降額係數。

-- 參考：AC 43-13 1B，圖 11-5

- 捆綁減額係數。

-- 輸入參數：線數和負載百分比

-- 輸出：捆綁減額係數。

-- 參考：AC 43-13 1B，圖 11-

- IMAX（高溫）。

-- 輸入參數：環境溫度、導體溫度額定值和 AWG。

-- 輸出：IMAX。

-- 參考：AC 43-13 1B，圖 11-4a/b

- 捆綁包產生器（新！）

-- 輸入參數：電線數、awg 尺寸、電線電流、最大海拔、環境溫度、電線額定值、負載係數

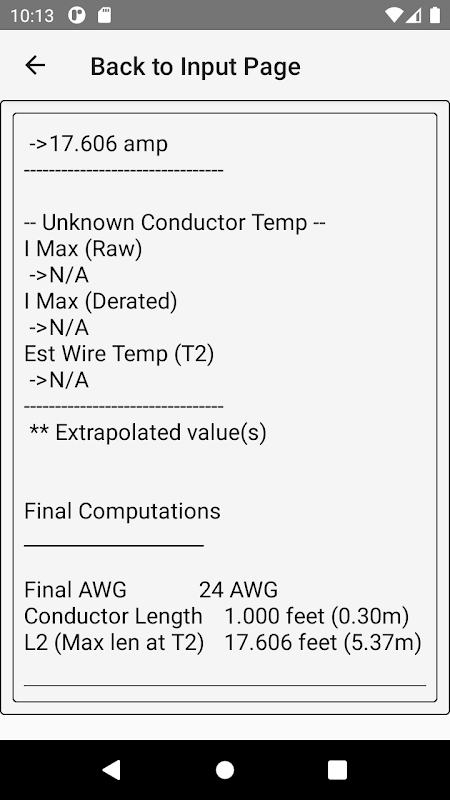

-- 輸出：捆綁 IMAX（根據捆綁和海拔降低額定值）以及每條電線的 IMAX 表。

-- 參考：AC 43-13 1B，圖 11-4a/b

當由於輸入/輸出參數超出圖表限製而圖表確實描繪了數據時，將推斷數據並顯示適當的警告（“**推斷數據”）。

免責聲明

任何特定應用的 AWG 計算器使用者在未對其準確性進行獨立驗證的情況下自行承擔風險，並承擔因此類使用而產生的任何及所有責任。對於結果的準確性不提供任何保證。使用者應該透徹理解相關的理論標準。

AWG計算器

版權所有 2023
