Wire Gauge (AWG) Calculator

Membantu mekanik penerbangan (A&P) dalam menentukan ukuran kabel (AWG) yang benar

Kalkulator AWG

PEMBERITAHUAN PENTING: KALKULATOR INI *BUKAN* KALKULATOR KAWAT TUJUAN UMUM.

INI DIMAKSUDKAN HANYA UNTUK KABEL PESAWAT TERDAFTAR FAA, TERBATAS PADA TEGANGAN YANG DISETUJUI FAA BERIKUT: 14VDC, 28VDC, 115VAC, DAN 200VAC.

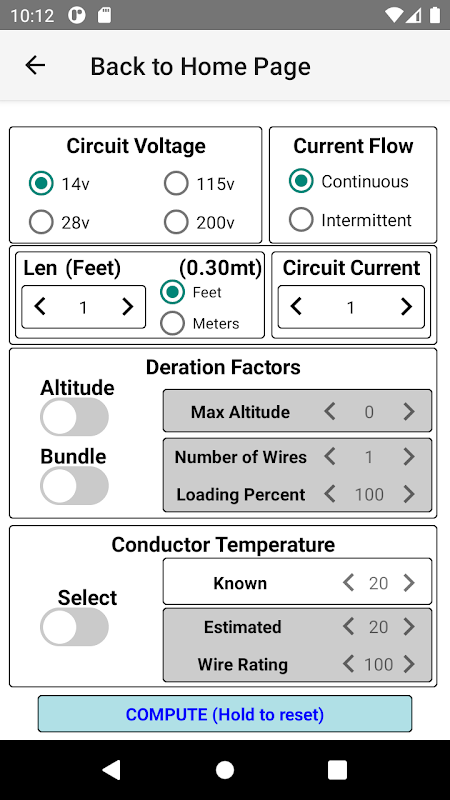

Aplikasi ini membantu mekanik pesawat (A&P) dalam menentukan ukuran kawat American Wire Gauge (AWG) yang benar untuk kondisi tertentu, sesuai dengan prosedur yang diuraikan dalam Publikasi FAA AC 43-13 1B (Metode, Teknik, dan Praktik yang Dapat Diterima - Inspeksi dan Perbaikan Pesawat ), Bab 11.

Kondisi mencakup panjang sirkuit, arus, tegangan, suhu kawat (diketahui atau diperkirakan) dan faktor penurunan peringkat untuk ketinggian dan ukuran bundel kawat/persentase pembebanan.

Aplikasi ini juga berisi utilitas yang memungkinkan mekanik pesawat untuk menentukan parameter berikut tanpa menggunakan AC 43-13 secara langsung (bila kondisi lapangan/bengkel membuatnya tidak praktis). Gambar direferensikan:

- Panjang Kawat Maksimum (suhu standar).

-- Parameter masukan: tegangan rangkaian, arus, aliran arus dan AWG.

-- Keluaran: L1.

-- Referensi: AC 43-13 1B, Gambar 11-2/3

- Arus Maksimum (suhu standar).

-- Parameter masukan: tegangan rangkaian, aliran arus, panjang kabel dan AWG.

-- Keluaran: Arus Maks.

-- Referensi: AC 43-13 1B, Gambar 11-2/3

- Faktor Penurunan Ketinggian.

-- Parameter masukan: Ketinggian Maks.

-- Output: Faktor Penurunan Ketinggian.

-- Referensi: AC 43-13 1B, Gambar 11-5

- Faktor Derasi Bundel.

-- Parameter masukan: Jumlah Kawat dan Persentase Pemuatan

-- Keluaran: Faktor Derasi Bundel.

-- Ref: AC 43-13 1B, Gambar 11-

- IMAX (suhu tinggi).

-- Parameter masukan: suhu sekitar, peringkat suhu konduktor, dan AWG.

-- Keluaran: IMAX.

-- Ref: AC 43-13 1B, Gambar 11-4a/b

- Pembuat Bundel (BARU!)

-- Parameter masukan: jumlah kabel, ukuran awg, arus kabel, ketinggian maksimum, suhu sekitar, peringkat kabel, faktor pemuatan

-- Output: Bundel IMAX (diturunkan untuk bundel dan ketinggian) dengan tabel untuk IMAX per kabel.

-- Ref: AC 43-13 1B, Gambar 11-4a/b

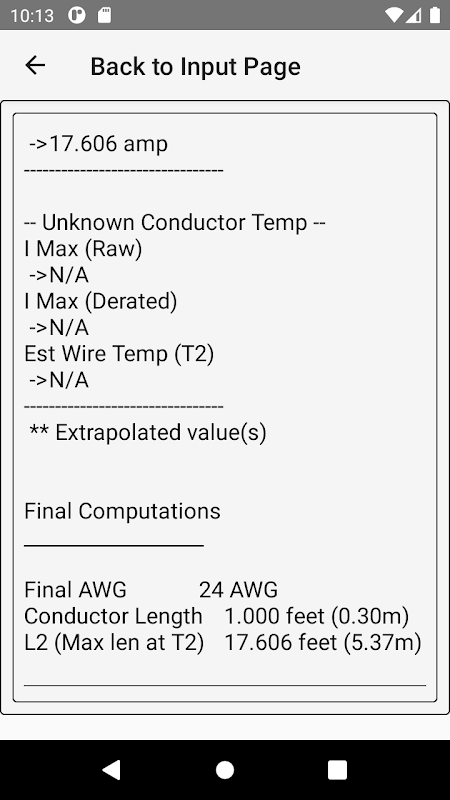

Ketika bagan menggambarkan data karena parameter input/output melebihi batas bagan, data diekstrapolasi dan peringatan yang sesuai ("** data ekstrapolasi") ditampilkan.

Penafian

Pengguna AWG CALCULATOR untuk aplikasi spesifik apa pun tanpa verifikasi independen atas keakuratannya, melakukan hal tersebut atas risikonya sendiri dan menanggung segala dan seluruh tanggung jawab akibat penggunaan tersebut. Tidak ada jaminan yang ditawarkan mengenai keakuratan hasil. Pengguna harus memiliki pemahaman menyeluruh tentang kriteria teoritis yang relevan.
