Wire Gauge (AWG) Calculator

航空（A＆P）整備士が正しい（AWG）ワイヤーサイズを決定するのを支援します。

AWG計算機

重要なお知らせ: この計算機は、汎用のワイヤーゲージ計算機ではありません。

これは FAA に登録された航空機配線のみを目的としており、次の FAA 承認電圧: 14VDC、28VDC、115VAC および 200VAC に限定されます。

このアプリは、FAA Publication AC 43-13 1B (許容可能な方法、技術、慣行 - 航空機の検査と修理) に概説されている手順に従って、航空機 (A&P) 整備士が特定の条件に応じた正しいアメリカン ワイヤー ゲージ (AWG) ワイヤー サイズを決定するのに役立ちます。 ）、第11章。

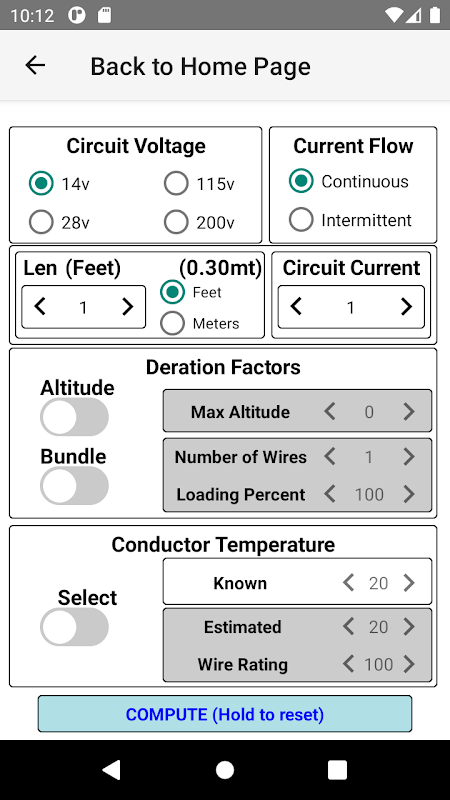

条件には、回路長、電流、電圧、ワイヤ温度 (既知または推定)、および高度とワイヤ束のサイズ/負荷の割合の両方に対するディレーティング係数が含まれます。

このアプリには、航空機整備士が AC 43-13 を実際に使用せずに (現場や工場の状況により実用的でない場合)、次のパラメータを決定できるユーティリティも含まれています。図は以下を参照しています。

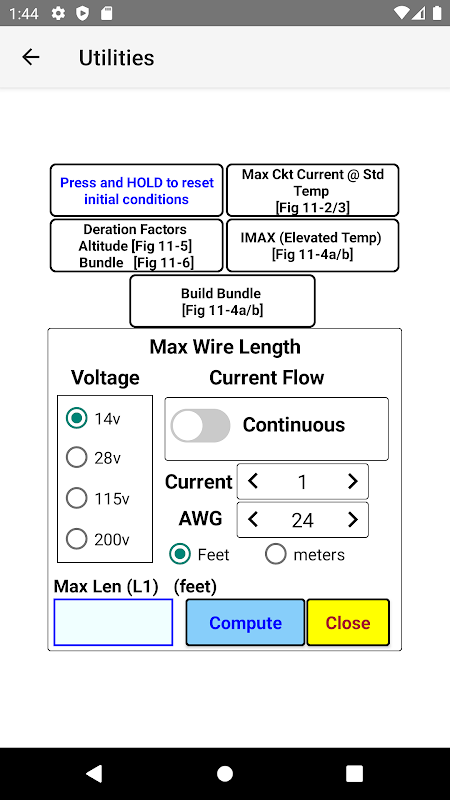

- 最大ワイヤ長 (標準温度)。

-- 入力パラメータ: 回路電圧、電流、電流の流れ、および AWG。

-- 出力: L1。

-- 参照: AC 43-13 1B、図 11-2/3

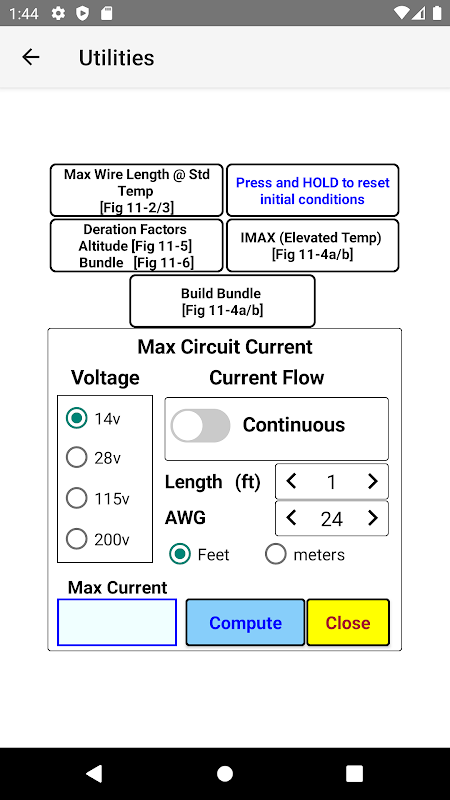

- 最大電流 (標準温度)。

-- 入力パラメータ: 回路電圧、電流の流れ、ワイヤの長さ、および AWG。

-- 出力: 最大電流。

-- 参照: AC 43-13 1B、図 11-2/3

- 高度ディレーション係数。

-- 入力パラメータ: 最大高度。

-- 出力: 高度ディレーション係数。

-- 参照: AC 43-13 1B、図 11-5

- バンドルのディレーション係数。

-- 入力パラメータ: ワイヤ数と負荷率

-- 出力: バンドル削減係数。

-- 参照: AC 43-13 1B、図 11-

- IMAX (高温)。

-- 入力パラメータ: 周囲温度、導体温度定格、および AWG。

-- 出力: IMAX。

-- 参照: AC 43-13 1B、図 11-4a/b

- バンドルビルダー (新機能!)

-- 入力パラメータ: ワイヤの数、AWG サイズ、ワイヤ電流、最大高度、周囲温度、ワイヤ定格、負荷率

-- 出力: バンドル IMAX (バンドルと高度に対してディレーティング) とワイヤごとの IMAX のテーブル。

-- 参照: AC 43-13 1B、図 11-4a/b

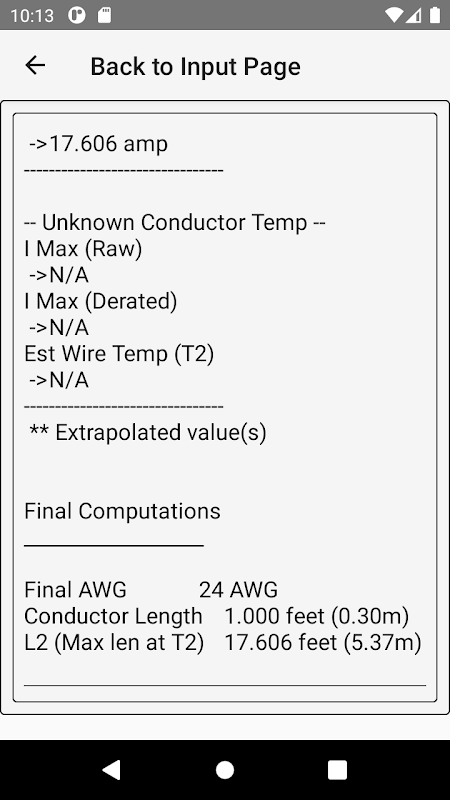

入出力パラメータがチャートの制限を超えているためにチャートにデータが表示される場合、データは外挿され、適切な警告 (「** 外挿されたデータ」) が表示されます。

免責事項

AWG CALCULATOR を特定の用途で使用し、その精度を独立して検証することなく使用する場合は、自己の責任で使用し、その使用から生じるあらゆる責任を負います。結果の正確性については保証されません。ユーザーは、関連する理論的基準を十分に理解する必要があります。
