Wire Gauge (AWG) Calculator

AWG-Rechner

WICHTIGER HINWEIS: DIESER RECHNER IST *KEIN* ALLZWECK-RECHNER FÜR KABELDURCHMESSER.

ES IST AUSSCHLIESSLICH FÜR DIE FAA-REGISTRIERTE FLUGZEUGVERKABELUNG GEDACHT, BESCHRÄNKT AUF DIE FOLGENDEN FAA-ZULASSTEN SPANNUNGEN: 14 VDC, 28 VDC, 115 VAC und 200 VAC.

Diese App unterstützt den Flugzeugmechaniker (A&P) bei der Bestimmung der korrekten American Wire Gauge (AWG)-Drahtgröße für gegebene Bedingungen gemäß den in der FAA-Publikation AC 43-13 1B (Acceptable Methods, Techniques, and Practices – Aircraft Inspection and Repair) beschriebenen Verfahren ), Kapitel 11.

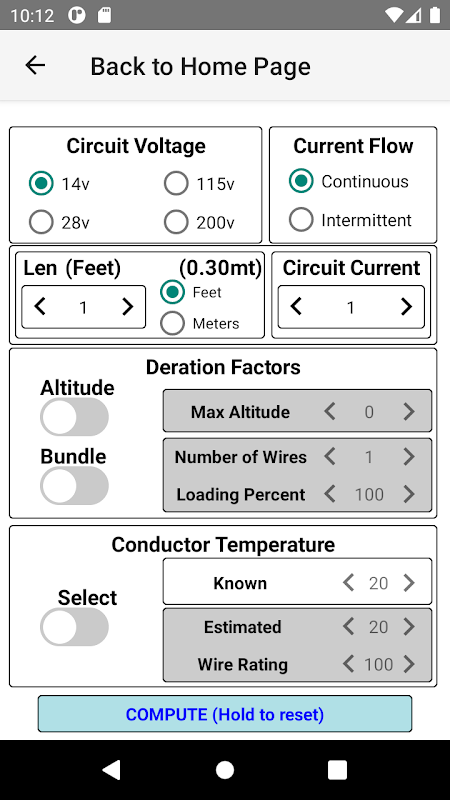

Zu den Bedingungen gehören Stromkreislänge, Strom, Spannung, Drahttemperatur (bekannt oder geschätzt) und Reduzierungsfaktoren sowohl für die Höhe als auch für die Drahtbündelgröße/den Belastungsprozentsatz.

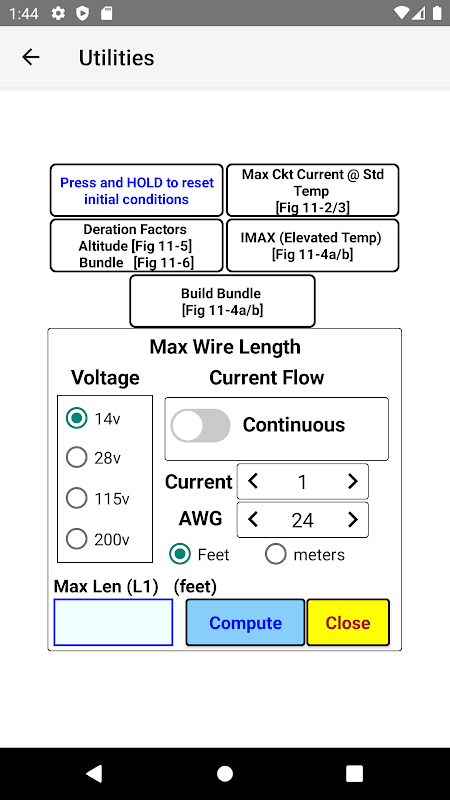

Die App enthält außerdem Dienstprogramme, die es dem Flugzeugmechaniker ermöglichen, die folgenden Parameter zu bestimmen, ohne den AC 43-13 praktisch verwenden zu müssen (wenn die Feld-/Werkstattbedingungen dies nicht praktikabel machen). Auf die Abbildungen wird verwiesen:

- Maximale Kabellänge (Standardtemperatur).

-- Eingabeparameter: Schaltkreisspannung, Strom, Stromfluss und AWG.

-- Ausgang: L1.

-- Ref: AC 43-13 1B, Abb. 11-2/3

- Maximaler Strom (Standardtemperatur).

-- Eingabeparameter: Schaltkreisspannung, Stromfluss, Drahtlänge und AWG.

-- Ausgang: Maximaler Strom.

-- Ref: AC 43-13 1B, Abb. 11-2/3

- Höhenminderungsfaktor.

-- Eingabeparameter: Max. Höhe.

-- Ausgabe: Höhenreduzierungsfaktor.

-- Ref: AC 43-13 1B, Abb. 11-5

- Bundle-Deration-Faktor.

-- Eingabeparameter: Drahtanzahl und Belastungsprozentsatz

-- Ausgabe: Bundle-Deration-Faktor.

-- Ref: AC 43-13 1B, Abb. 11-

- IMAX (erhöhte Temperatur).

-- Eingabeparameter: Umgebungstemperatur, Leitertemperaturbewertung und AWG.

-- Ausgabe: IMAX.

-- Ref: AC 43-13 1B, Abb. 11-4a/b

- Bundle Builder (NEU!)

-- Eingabeparameter: Anzahl der Drähte, AWG-Größen, Drahtströme, maximale Höhe, Umgebungstemperatur, Drahtleistung, Belastungsfaktor

-- Ausgabe: Bündel-IMAX (reduziert für Bündel und Höhe) mit Tabelle für IMAX pro Kabel.

-- Ref: AC 43-13 1B, Abb. 11-4a/b

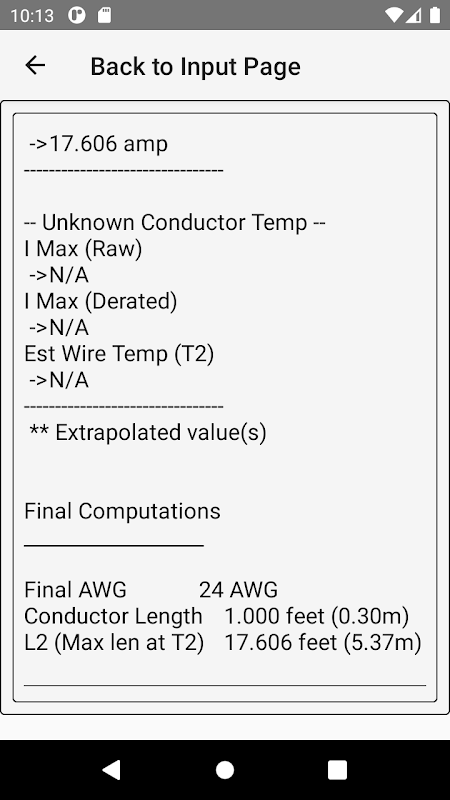

Wenn ein Diagramm Daten anzeigt, weil Eingabe-/Ausgabeparameter die Diagrammgrenzen überschreiten, werden die Daten extrapoliert und eine entsprechende Warnung („** extrapolierte Daten“) wird angezeigt.

Haftungsausschluss

Der Benutzer von AWG CALCULATOR für eine bestimmte Anwendung ohne unabhängige Überprüfung seiner Genauigkeit tut dies auf eigenes Risiko und übernimmt jegliche Haftung, die sich aus dieser Verwendung ergibt. Für die Richtigkeit der Ergebnisse wird keine Garantie übernommen. Benutzer sollten über ein umfassendes Verständnis der relevanten theoretischen Kriterien verfügen.

AWG-Rechner

Urheberrecht 2023

TurboSoftSolutions

https://www.turbosoftsolutions.com
