Wire Gauge (AWG) Calculator

协助航空（A＆P）机械师确定正确的（AWG）电线尺寸

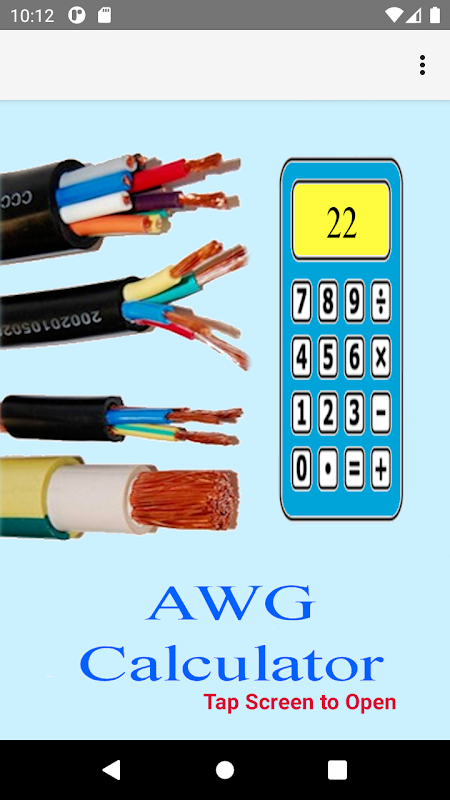

AWG计算器

重要提示：该计算器*不是*通用线规计算器。

它仅适用于 FAA 注册的飞机接线，仅限于以下 FAA 批准的电压：14VDC、28VDC、115VAC 和 200VAC。

此应用程序可帮助飞机 (A&P) 机械师根据 FAA 出版物 AC 43-13 1B（可接受的方法、技术和实践 - 飞机检查和维修）中概述的程序，确定给定条件下正确的美国线规 (AWG) 电线尺寸），第 11 章。

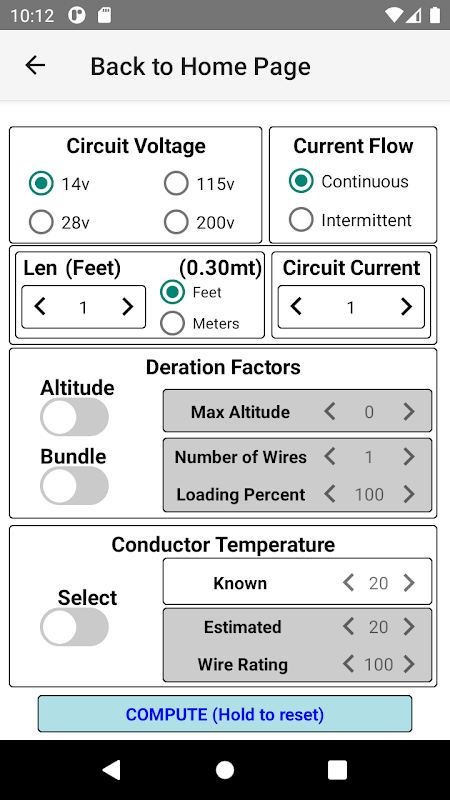

条件包括电路长度、电流、电压、电线温度（已知或估计）以及海拔和线束尺寸/负载百分比的降额系数。

该应用程序还包含实用程序，使飞机机械师能够确定以下参数，而无需亲自使用 AC 43-13（当现场/车间条件使其不切实际时）。附图参考：

- 最大电线长度（标准温度）。

-- 输入参数：电路电压、电流、电流流量和AWG。

-- 输出：L1。

-- 参考：AC 43-13 1B，图 11-2/3

- 最大电流（标准温度）。

-- 输入参数：电路电压、电流、电线长度和AWG。

-- 输出：最大电流。

-- 参考：AC 43-13 1B，图 11-2/3

- 海拔降低额定值因素。

-- 输入参数：最大海拔高度。

-- 输出：海拔降额系数。

-- 参考：AC 43-13 1B，图 11-5

- 捆绑减额系数。

-- 输入参数：线数和负载百分比

-- 输出：捆绑减额系数。

-- 参考：AC 43-13 1B，图 11-

- IMAX（高温）。

-- 输入参数：环境温度、导体温度额定值和 AWG。

-- 输出：IMAX。

-- 参考：AC 43-13 1B，图 11-4a/b

- 捆绑包生成器（新！）

-- 输入参数：电线数量、awg 尺寸、电线电流、最大海拔、环境温度、电线额定值、负载系数

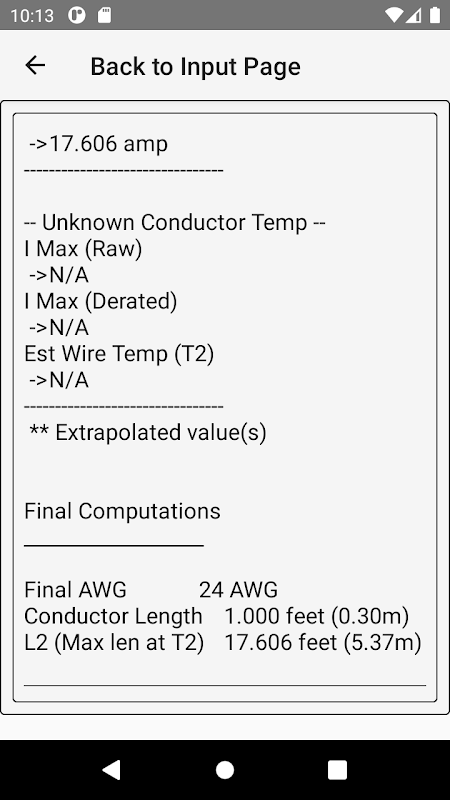

-- 输出：捆绑 IMAX（根据捆绑和海拔降低额定值）以及每条电线的 IMAX 表。

-- 参考：AC 43-13 1B，图 11-4a/b

当由于输入/输出参数超出图表限制而图表确实描绘了数据时，将推断数据并显示适当的警告（“**推断数据”）。

免责声明

任何特定应用的 AWG 计算器用户在未对其准确性进行独立验证的情况下自行承担风险，并承担因此类使用而产生的任何及所有责任。对于结果的准确性不提供任何保证。用户应该透彻理解相关的理论标准。
