Wire Gauge (AWG) Calculator

Calculateur AWG

AVIS IMPORTANT : CETTE CALCULATRICE N'EST *PAS* UNE CALCULATRICE DE JAUGE DE FIL À USAGE GÉNÉRAL.

IL EST DESTINÉ UNIQUEMENT AU CÂBLAGE D'AÉRONEFS ENREGISTRÉS PAR LA FAA, LIMITÉ AUX TENSIONS APPROUVÉES PAR LA FAA SUIVANTES : 14 V CC, 28 V CC, 115 V CA ET 200 V CA.

Cette application aide le mécanicien de l'avion (A&P) à déterminer la taille correcte du fil American Wire Gauge (AWG) pour des conditions données, conformément aux procédures décrites dans la publication AC 43-13 1B de la FAA (Méthodes, techniques et pratiques acceptables - Inspection et réparation des aéronefs). ), chapitre 11.

Les conditions incluent la longueur du circuit, le courant, la tension, la température du fil (connue ou estimée) et les facteurs de déclassement pour l'altitude et la taille du faisceau de câbles/pourcentage de charge.

L'application contient également des utilitaires qui permettent au mécanicien d'avion de déterminer les paramètres suivants sans utiliser l'AC 43-13 (lorsque les conditions sur le terrain/en atelier le rendent peu pratique). Les figures sont référencées :

- Longueur maximale du fil (température standard).

-- Paramètres d'entrée : tension du circuit, courant, flux de courant et AWG.

-- Sortie : L1.

-- Réf : AC 43-13 1B, Fig 11-2/3

- Courant maximum (température standard).

-- Paramètres d'entrée : tension du circuit, flux de courant, longueur du fil et AWG.

-- Sortie : courant maximum.

-- Réf : AC 43-13 1B, Fig 11-2/3

- Facteur de réduction d'altitude.

-- Paramètre d'entrée : Altitude maximale.

-- Sortie : Facteur de réduction d'altitude.

-- Réf : AC 43-13 1B, Fig 11-5

- Facteur de dépréciation du bundle.

-- Paramètres d'entrée : nombre de fils et pourcentage de chargement

-- Sortie : Facteur de dépréciation du bundle.

-- Réf : AC 43-13 1B, Fig 11-

- IMAX (température élevée).

-- Paramètres d'entrée : température ambiante, température nominale du conducteur et AWG.

-- Sortie : IMAX.

-- Réf : AC 43-13 1B, Fig 11-4a/b

- Générateur de bundles (NOUVEAU !)

-- Paramètres d'entrée : nombre de fils, tailles AWG, courants de fil, altitude maximale, température ambiante, calibre des fils, facteur de charge

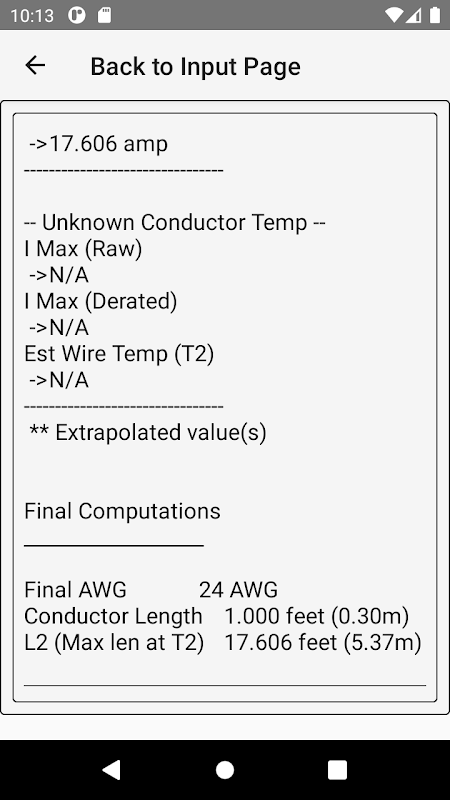

-- Sortie : Bundle IMAX (rédéré pour le bundle et l'altitude) avec tableau pour IMAX par fil.

-- Réf : AC 43-13 1B, Fig 11-4a/b

Lorsqu'un graphique représente des données dues à des paramètres d'entrée/sortie dépassant les limites du graphique, les données sont extrapolées et un avertissement approprié ("** données extrapolées") s'affiche.

Clause de non-responsabilité

L'utilisateur de AWG CALCULATOR pour toute application spécifique sans vérification indépendante de son exactitude le fait à ses propres risques et assume toute responsabilité résultant d'une telle utilisation. Aucune garantie n'est offerte quant à l'exactitude des résultats. Les utilisateurs doivent avoir une compréhension approfondie des critères théoriques pertinents.

Calculateur AWG

Droits d'auteur 2023

Solutions TurboSoft
