Wire Gauge (AWG) Calculator

ช่วยช่างเครื่องการบิน (A&P) ในการกำหนดขนาดสายไฟ (AWG) ที่ถูกต้อง

เครื่องคิดเลข AWG

ประกาศสำคัญ: เครื่องคิดเลขนี้ *ไม่ใช่* เครื่องคิดเลขเกจสายไฟทั่วไป

มีจุดประสงค์เพื่อการเดินสายไฟบนเครื่องบินที่ลงทะเบียนโดย FAA เท่านั้น โดยจำกัดเฉพาะแรงดันไฟฟ้าที่ FAA อนุมัติดังต่อไปนี้: 14VDC, 28VDC, 115VAC และ 200VAC

แอพนี้ช่วยช่างเครื่องบิน (A&P) ในการกำหนดขนาดสายไฟ American Wire Gauge (AWG) ที่ถูกต้องสำหรับเงื่อนไขที่กำหนดตามขั้นตอนที่ระบุไว้ใน FAA Publication AC 43-13 1B (วิธีการ เทคนิค และแนวทางปฏิบัติที่ยอมรับได้ - การตรวจสอบและซ่อมแซมเครื่องบิน ) บทที่ 11

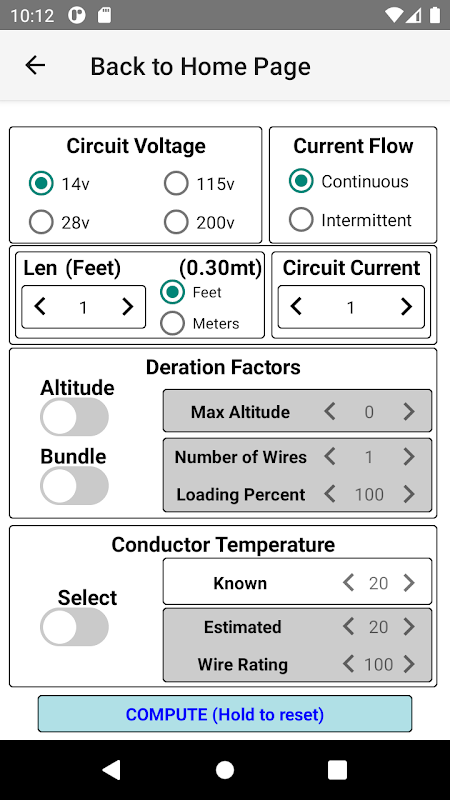

เงื่อนไขต่างๆ ได้แก่ ความยาววงจร กระแส แรงดันไฟฟ้า อุณหภูมิสายไฟ (ทราบหรือประมาณ) และปัจจัยการลดพิกัดสำหรับทั้งระดับความสูงและขนาดมัดสายไฟ/เปอร์เซ็นต์การโหลด

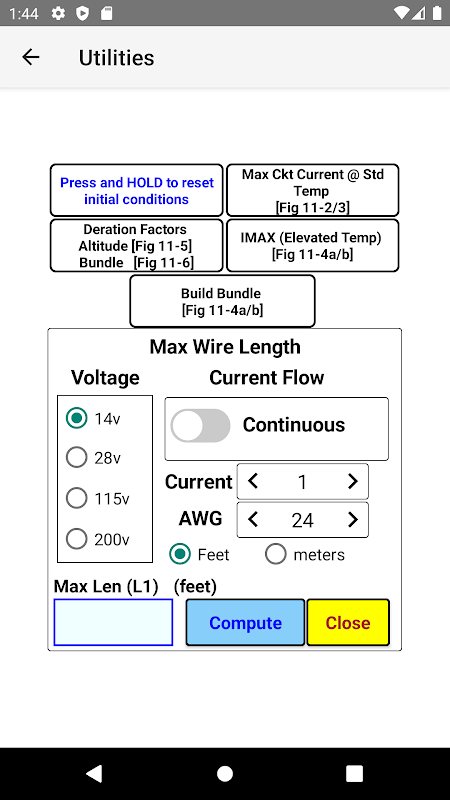

แอปนี้ยังมีโปรแกรมอรรถประโยชน์ที่ช่วยให้ช่างอากาศยานสามารถกำหนดพารามิเตอร์ต่อไปนี้โดยไม่ต้องใช้ AC 43-13 ด้วยตนเอง (เมื่อสภาพสนาม/ร้านค้าทำให้ใช้งานไม่ได้) ตัวเลขมีการอ้างอิง:

- ความยาวสายไฟสูงสุด (อุณหภูมิมาตรฐาน)

- พารามิเตอร์อินพุต: แรงดันวงจร, กระแส, กระแสไหลและ AWG

--เอาท์พุท: L1.

-- อ้างอิง: AC 43-13 1B, รูปที่ 11-2/3

- กระแสไฟสูงสุด (อุณหภูมิมาตรฐาน)

- พารามิเตอร์อินพุต: แรงดันวงจร, กระแสไฟ, ความยาวสายไฟ และ AWG

- เอาท์พุต: กระแสสูงสุด

-- อ้างอิง: AC 43-13 1B, รูปที่ 11-2/3

- ปัจจัยการลดระดับความสูง

- พารามิเตอร์อินพุต: ระดับความสูงสูงสุด

- เอาท์พุต: ปัจจัยการลดระดับความสูง

-- อ้างอิง: AC 43-13 1B, รูปที่ 11-5

- ปัจจัย Deration มัด

- พารามิเตอร์อินพุต: จำนวนลวดและเปอร์เซ็นต์การโหลด

- ผลลัพธ์: ปัจจัย Deration Bundle

-- อ้างอิง: AC 43-13 1B, รูปที่ 11-

- IMAX (อุณหภูมิสูง)

- พารามิเตอร์อินพุต: อุณหภูมิแวดล้อม ระดับอุณหภูมิตัวนำ และ AWG

-- เอาต์พุต: IMAX

-- อ้างอิง: AC 43-13 1B, รูปที่ 11-4a/b

- ตัวสร้าง Bundle (ใหม่!)

-- พารามิเตอร์อินพุต: จำนวนสายไฟ, ขนาด awg, กระแสสายไฟ, ระดับความสูงสูงสุด, อุณหภูมิแวดล้อม, อัตราสายไฟ, ปัจจัยการโหลด

-- เอาท์พุต: Bundle IMAX (ลดขนาดสำหรับมัดและระดับความสูง) พร้อมตารางสำหรับ IMAX ต่อสาย

-- อ้างอิง: AC 43-13 1B, รูปที่ 11-4a/b

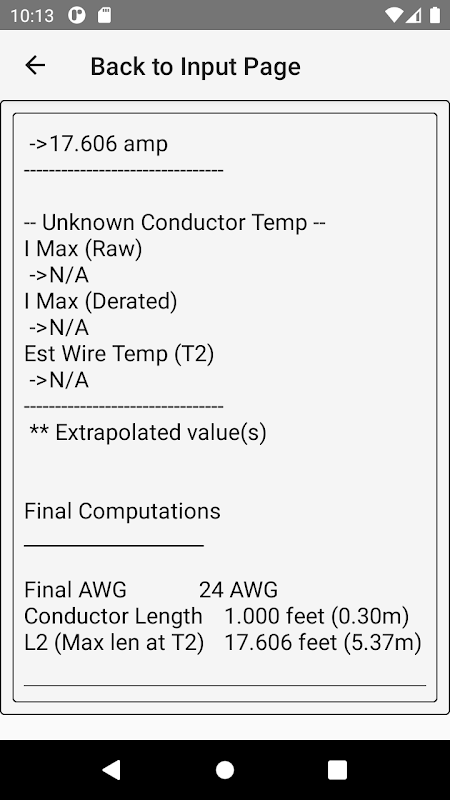

เมื่อแผนภูมิแสดงข้อมูลเนื่องจากพารามิเตอร์อินพุต/เอาต์พุตเกินขีดจำกัดของแผนภูมิ ข้อมูลจะถูกประมาณค่าและคำเตือนที่เหมาะสม ("** ข้อมูลที่ประมาณค่า") จะปรากฏขึ้น

ข้อสงวนสิทธิ์

ผู้ใช้ AWG CALCULATOR สำหรับแอปพลิเคชันเฉพาะใดๆ ที่ไม่มีการตรวจสอบความถูกต้องโดยอิสระจะต้องยอมรับความเสี่ยงของตนเอง และยอมรับความรับผิดใดๆ และทั้งหมดอันเป็นผลจากการใช้งานดังกล่าว ไม่มีการรับประกันความถูกต้องของผลลัพธ์ ผู้ใช้ควรมีความเข้าใจอย่างถ่องแท้เกี่ยวกับเกณฑ์ทางทฤษฎีที่เกี่ยวข้อง
