Wire Gauge (AWG) Calculator

درست (AWG) تار کے سائز کا تعین کرنے میں ہوا بازی (A&P) میکینک کی مدد کرتا ہے

AWG کیلکولیٹر

اہم نوٹس: یہ کیلکولیٹر *نہیں* ایک عام مقصد وائر گیج کیلکولیٹر ہے۔

اس کا مقصد صرف FAA رجسٹرڈ ہوائی جہاز کی وائرنگ کے لیے ہے، جو درج ذیل FAA منظور شدہ وولٹیجز تک محدود ہے: 14VDC، 28VDC، 115VAC اور 200VAC۔

یہ ایپ FAA پبلیکیشن AC 43-13 1B (قابل قبول طریقے، تکنیک، اور پریکٹسز - ایئر کرافٹ انسپیکشن اینڈ ریپیئر )، باب 11۔

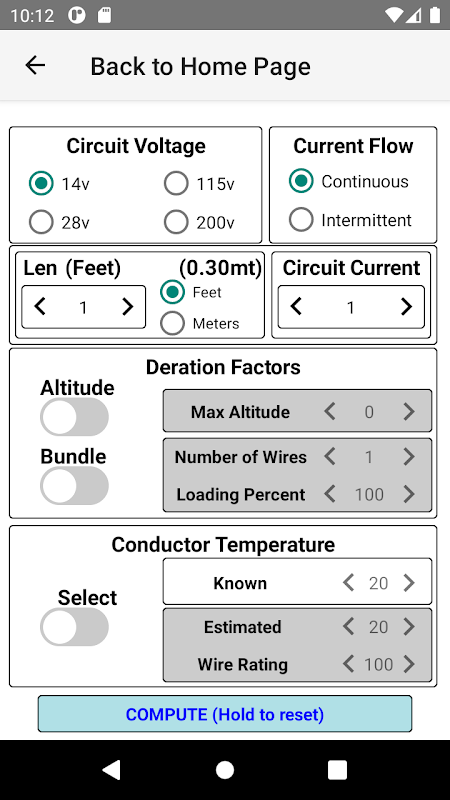

حالات میں سرکٹ کی لمبائی، کرنٹ، وولٹیج، تار کا درجہ حرارت (معلوم یا تخمینہ) اور اونچائی اور تار بنڈل سائز/لوڈنگ فیصد دونوں کے لیے ڈیریٹنگ عوامل شامل ہیں۔

ایپ میں ایسی افادیتیں بھی شامل ہیں جو ہوائی جہاز کے مکینک کو AC 43-13 کے استعمال کے بغیر درج ذیل پیرامیٹرز کا تعین کرنے کے قابل بناتی ہیں (جب فیلڈ/دکان کے حالات اسے ناقابل عمل بناتے ہیں)۔ اعداد و شمار کا حوالہ دیا جاتا ہے:

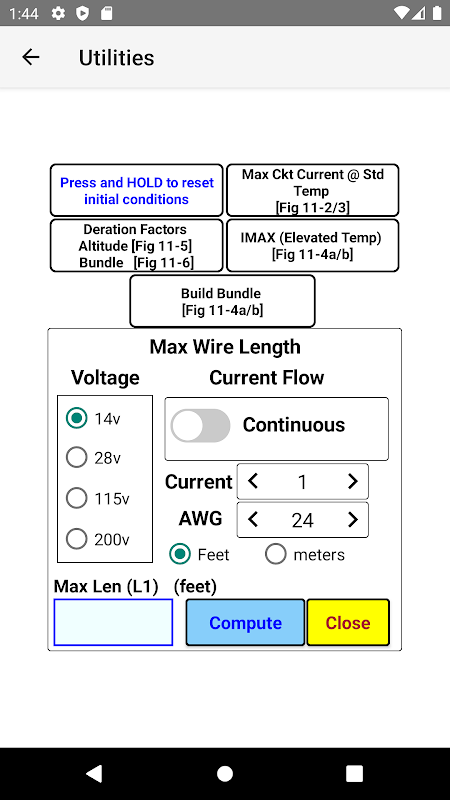

- زیادہ سے زیادہ تار کی لمبائی (معیاری درجہ حرارت)۔

-- ان پٹ پیرامیٹرز: سرکٹ وولٹیج، کرنٹ، کرنٹ فلو اور AWG۔

--آؤٹ پٹ: L1۔

-- حوالہ: AC 43-13 1B، تصویر 11-2/3

- زیادہ سے زیادہ موجودہ (معیاری درجہ حرارت)۔

-- ان پٹ پیرامیٹرز: سرکٹ وولٹیج، کرنٹ فلو، تار کی لمبائی اور AWG۔

-- آؤٹ پٹ: زیادہ سے زیادہ کرنٹ۔

-- حوالہ: AC 43-13 1B، تصویر 11-2/3

- اونچائی ڈیریشن فیکٹر۔

-- ان پٹ پیرامیٹر: زیادہ سے زیادہ اونچائی۔

-- آؤٹ پٹ: اونچائی ڈیریشن فیکٹر۔

-- حوالہ: AC 43-13 1B، تصویر 11-5

- بنڈل ڈیریشن فیکٹر۔

-- ان پٹ پیرامیٹرز: وائر کاؤنٹ اور لوڈنگ فیصد

-- آؤٹ پٹ: بنڈل ڈیریشن فیکٹر۔

-- حوالہ: AC 43-13 1B، تصویر 11-

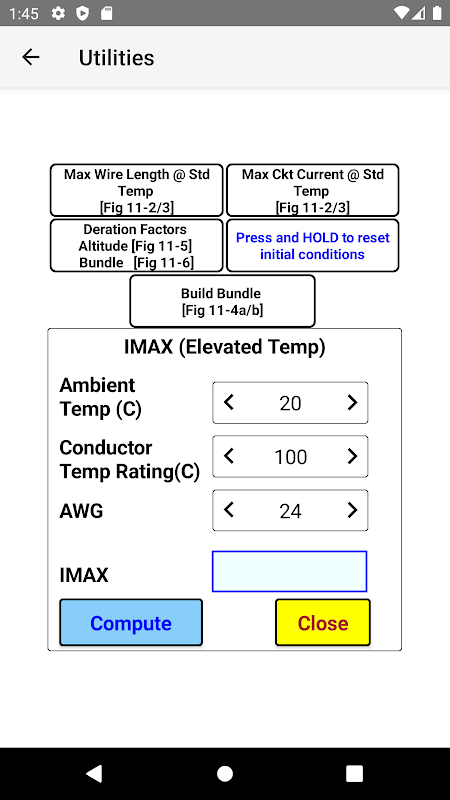

- IMAX (بلند درجہ حرارت)۔

-- ان پٹ پیرامیٹرز: محیطی درجہ حرارت، کنڈکٹر درجہ حرارت کی درجہ بندی اور AWG۔

-- آؤٹ پٹ: IMAX۔

-- حوالہ: AC 43-13 1B، تصویر 11-4a/b

- بنڈل بنانے والا (نیا!)

-- ان پٹ پیرامیٹرز: تاروں کی تعداد، awg سائز، تار کرنٹ، زیادہ سے زیادہ اونچائی، محیطی درجہ حرارت، تار کی درجہ بندی، لوڈنگ فیکٹر

-- آؤٹ پٹ: بنڈل IMAX (بنڈل اور اونچائی کے لیے ڈیریٹڈ) IMAX فی تار کے لیے ٹیبل کے ساتھ۔

-- حوالہ: AC 43-13 1B، تصویر 11-4a/b

جب کوئی چارٹ ان پٹ/آؤٹ پٹ پیرامیٹرز کے چارٹ کی حد سے زیادہ ہونے کی وجہ سے ڈیٹا کو ظاہر کرتا ہے، تو ڈیٹا کو ایکسٹرا پولیٹ کیا جاتا ہے اور ایک مناسب انتباہ ("** ایکسٹرا پولیٹڈ ڈیٹا") دکھایا جاتا ہے۔

ڈس کلیمر

AWG کیلکولیٹر کا استعمال کنندہ کسی بھی مخصوص ایپلی کیشن کے لیے اس کی درستگی کی آزادانہ تصدیق کے بغیر ایسا اپنے خطرے پر کرتا ہے اور اس طرح کے استعمال کے نتیجے میں ہونے والی تمام ذمہ داریاں قبول کرتا ہے۔ نتائج کی درستگی کے لیے کوئی وارنٹی پیش نہیں کی جاتی ہے۔ صارفین کو متعلقہ نظریاتی معیارات کی مکمل سمجھ ہونی چاہیے۔
