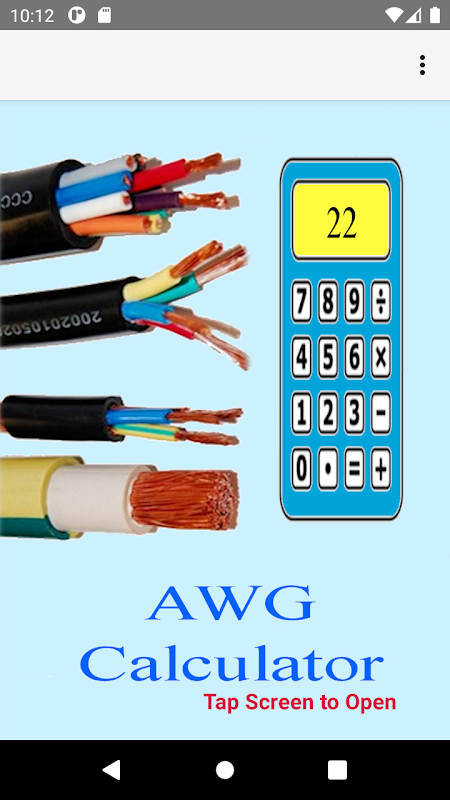

Wire Gauge (AWG) Calculator

AWG Hesaplayıcı

ÖNEMLİ BİLDİRİM: BU HESAPLAMA MAKİNESİ GENEL AMAÇLI BİR TEL ÖLÇÜSÜ HESAPLAMA CİHAZI *DEĞİLDİR*.

YALNIZCA FAA KAYITLI UÇAK KABLOLAMALARI İÇİN AMAÇLANMIŞTIR, AŞAĞIDAKİ FAA ONAYLI GERİLİMLERLE SINIRLIDIR: 14VDC, 28VDC, 115VAC VE 200VAC.

Bu uygulama, FAA Yayını AC 43-13 1B'de (Kabul Edilebilir Yöntemler, Teknikler ve Uygulamalar - Uçak Denetimi ve Onarımı) belirtilen prosedürlere göre, uçak (A&P) teknisyeninin belirli koşullar için doğru Amerikan Tel Ölçer (AWG) kablo boyutunu belirlemesine yardımcı olur. ), Bölüm 11.

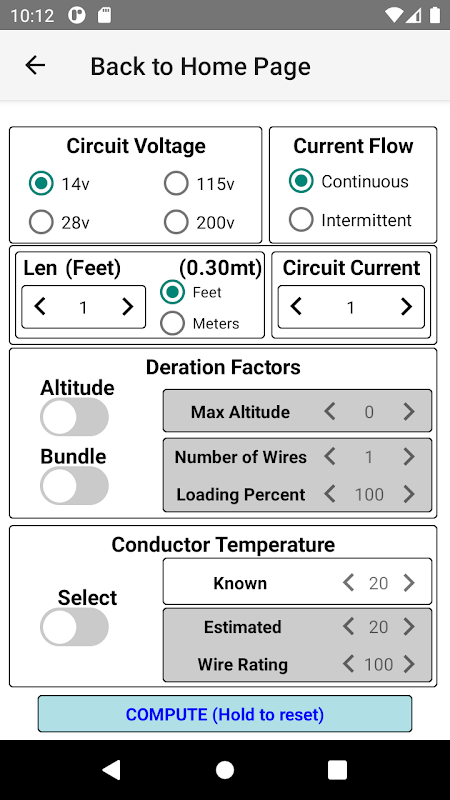

Koşullar arasında devre uzunluğu, akım, voltaj, kablo sıcaklığı (bilinen veya tahmin edilen) ve hem rakım hem de kablo demeti boyutu/yükleme yüzdesi için değer kaybı faktörleri yer alır.

Uygulama aynı zamanda uçak teknisyeninin AC 43-13'ü uygulamalı olarak kullanmadan (saha/atölye koşulları bunu kullanışsız hale getirdiğinde) aşağıdaki parametreleri belirlemesine olanak tanıyan yardımcı programlar da içerir. Şekillere atıfta bulunulmaktadır:

- Maksimum Kablo Uzunluğu (standart sıcaklık).

-- Giriş parametreleri: devre voltajı, akım, akım akışı ve AWG.

-- Çıkış: L1.

-- Ref: AC 43-13 1B, Şekil 11-2/3

- Maksimum Akım (standart sıcaklık).

-- Giriş parametreleri: devre voltajı, akım akışı, kablo uzunluğu ve AWG.

-- Çıkış: Maksimum Akım.

-- Ref: AC 43-13 1B, Şekil 11-2/3

- İrtifa Azaltma Faktörü.

-- Giriş parametresi: Maksimum Rakım.

-- Çıktı: Yükseklik Azaltma Faktörü.

-- Ref: AC 43-13 1B, Şekil 11-5

- Paket Azaltma Faktörü.

-- Giriş parametreleri: Kablo Sayısı ve Yükleme Yüzdesi

-- Çıktı: Paket Azaltma Faktörü.

-- Ref: AC 43-13 1B, Şekil 11-

- IMAX (yüksek sıcaklık).

-- Giriş parametreleri: ortam sıcaklığı, iletken sıcaklık değeri ve AWG.

-- Çıkış: IMAX.

-- Ref: AC 43-13 1B, Şekil 11-4a/b

- Paket Oluşturucu (YENİ!)

-- Giriş parametreleri: kablo sayısı, awg boyutları, kablo akımları, maksimum yükseklik, ortam sıcaklığı, kablo değeri, yükleme faktörü

-- Çıkış: Kablo başına IMAX tablosuyla birlikte Paket IMAX (paket ve rakım için azaltılmış).

-- Ref: AC 43-13 1B, Şekil 11-4a/b

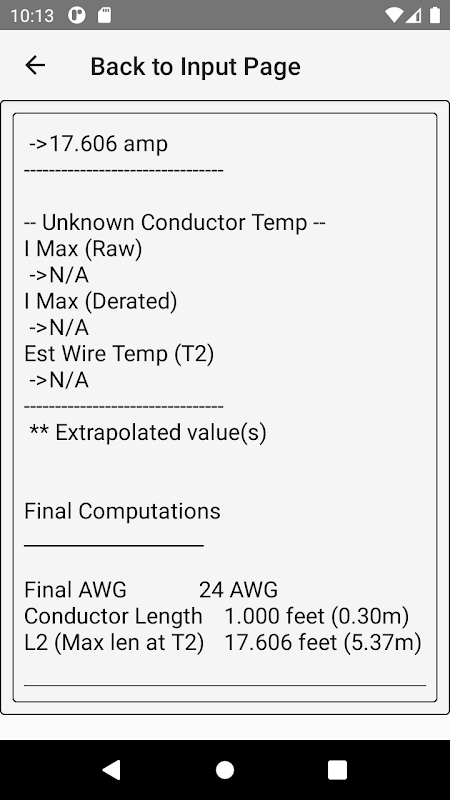

Bir grafik, giriş/çıkış parametrelerinin grafik sınırlarını aşması nedeniyle verileri gösterdiğinde, veriler tahmin edilir ve uygun bir uyarı ("** tahmin edilmiş veriler") gösterilir.

Sorumluluk reddi beyanı

AWG HESAP MAKİNESİ kullanıcısı, doğruluğunun bağımsız olarak doğrulanması gerekmeyen herhangi bir özel uygulama için bunu riskleri kendisine ait olmak üzere yapar ve bu tür bir kullanımdan kaynaklanan her türlü sorumluluğu üstlenir. Sonuçların doğruluğu konusunda herhangi bir garanti verilmemektedir. Kullanıcılar ilgili teorik kriterleri tam olarak anlamış olmalıdır.

AWG Hesaplayıcı

Telif Hakkı 2023

TurboSoft Çözümleri
