Wire Gauge (AWG) Calculator

सही (AWG) तार के आकार को निर्धारित करने में विमानन (A & P) मैकेनिक की सहायता करता है

एडब्ल्यूजी कैलकुलेटर

महत्वपूर्ण सूचना: यह कैलकुलेटर सामान्य प्रयोजन वायर गेज कैलकुलेटर *नहीं* है।

यह केवल एफएए पंजीकृत विमान वायरिंग के लिए है, जो निम्नलिखित एफएए अनुमोदित वोल्टेज तक सीमित है: 14वीडीसी, 28वीडीसी, 115वीएसी और 200वीएसी।

यह ऐप एफएए प्रकाशन एसी 43-13 1बी (स्वीकार्य तरीके, तकनीक और अभ्यास - विमान निरीक्षण और मरम्मत) में उल्लिखित प्रक्रियाओं के अनुसार, दी गई स्थितियों के लिए सही अमेरिकी वायर गेज (एडब्ल्यूजी) तार का आकार निर्धारित करने में विमान (ए एंड पी) मैकेनिक की सहायता करता है। ), अध्याय 11.

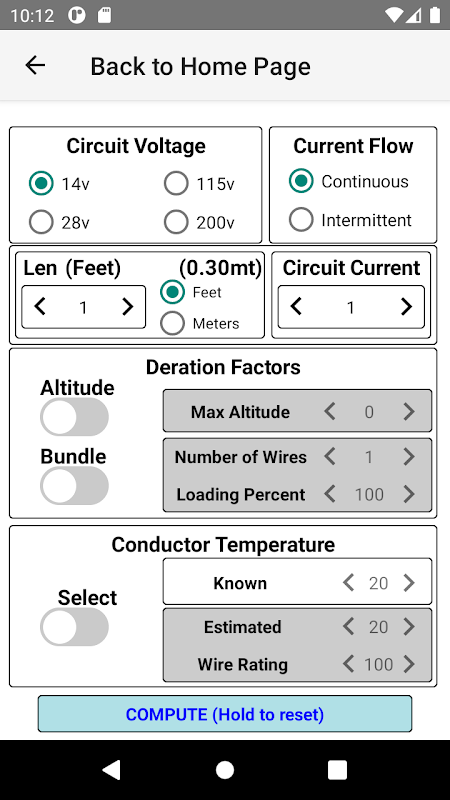

शर्तों में सर्किट की लंबाई, करंट, वोल्टेज, तार का तापमान (ज्ञात या अनुमानित) और ऊंचाई और तार बंडल आकार/लोडिंग प्रतिशत दोनों के लिए व्युत्पन्न कारक शामिल हैं।

ऐप में उपयोगिताएँ भी शामिल हैं जो विमान मैकेनिक को एसी 43-13 के व्यावहारिक उपयोग के बिना निम्नलिखित पैरामीटर निर्धारित करने में सक्षम बनाती हैं (जब फ़ील्ड/दुकान की स्थिति इसे अव्यवहारिक बनाती है)। आंकड़े संदर्भित हैं:

- अधिकतम तार की लंबाई (मानक तापमान)।

- इनपुट पैरामीटर: सर्किट वोल्टेज, करंट, करंट प्रवाह और AWG।

-- आउटपुट: एल1.

-- संदर्भ: एसी 43-13 1बी, चित्र 11-2/3

- अधिकतम वर्तमान (मानक तापमान)।

- इनपुट पैरामीटर: सर्किट वोल्टेज, करंट प्रवाह, तार की लंबाई और AWG।

-- आउटपुट: अधिकतम करंट।

-- संदर्भ: एसी 43-13 1बी, चित्र 11-2/3

- ऊंचाई व्युत्पत्ति कारक।

- इनपुट पैरामीटर: अधिकतम ऊंचाई।

-- आउटपुट: ऊंचाई विचलन कारक।

-- संदर्भ: एसी 43-13 1बी, चित्र 11-5

- बंडल डिरेशन फैक्टर।

- इनपुट पैरामीटर: वायर काउंट और लोडिंग प्रतिशत

-- आउटपुट: बंडल डिरेशन फैक्टर।

-- संदर्भ: एसी 43-13 1बी, चित्र 11-

- आईमैक्स (ऊंचा तापमान)।

- इनपुट पैरामीटर: परिवेश का तापमान, कंडक्टर तापमान रेटिंग और AWG।

- आउटपुट: आईमैक्स।

-- संदर्भ: एसी 43-13 1बी, चित्र 11-4ए/बी

- बंडल बिल्डर (नया!)

- इनपुट पैरामीटर: तारों की संख्या, एडब्ल्यूजी आकार, तार धाराएं, अधिकतम ऊंचाई, परिवेश का तापमान, तार रेटिंग, लोडिंग कारक

- आउटपुट: प्रति तार आईमैक्स के लिए टेबल के साथ बंडल आईमैक्स (बंडल और ऊंचाई के लिए व्युत्पन्न)।

-- संदर्भ: एसी 43-13 1बी, चित्र 11-4ए/बी

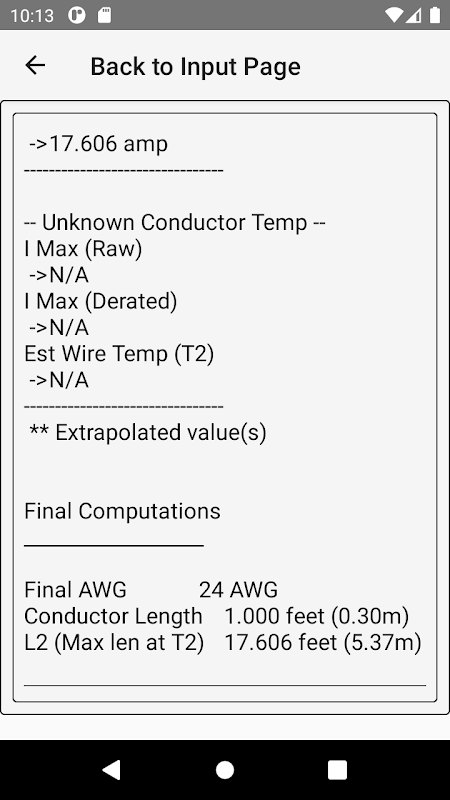

जब कोई चार्ट चार्ट सीमा से अधिक इनपुट/आउटपुट पैरामीटर के कारण डेटा को चित्रित करता है, तो डेटा को एक्सट्रपलेशन किया जाता है और एक उचित चेतावनी ("** एक्सट्रपलेटेड डेटा") दिखाई जाती है।

अस्वीकरण

किसी विशिष्ट एप्लिकेशन के लिए AWG कैलकुलेटर की सटीकता के स्वतंत्र सत्यापन के बिना इसका उपयोगकर्ता अपने जोखिम पर ऐसा करता है और इस तरह के उपयोग के परिणामस्वरूप होने वाली किसी भी और सभी देयता को मानता है। परिणामों की सटीकता के संबंध में कोई वारंटी नहीं दी जाती है। उपयोगकर्ताओं को प्रासंगिक सैद्धांतिक मानदंडों की गहन समझ होनी चाहिए।

एडब्ल्यूजी कैलकुलेटर

कॉपीराइट 2023

टर्बोसॉफ्ट सॉल्यूशंस
