Wire Gauge (AWG) Calculator

Calcolatore AWG

AVVISO IMPORTANTE: QUESTA CALCOLATRICE *NON* È UNA CALCOLATRICE PER USO GENERALE.

È DESTINATO ESCLUSIVAMENTE AL CABLAGGIO DI AEROMOBILI REGISTRATI FAA, LIMITATO ALLE SEGUENTI TENSIONI APPROVATE DALLA FAA: 14 V CC, 28 V CC, 115 V CA E 200 V CA.

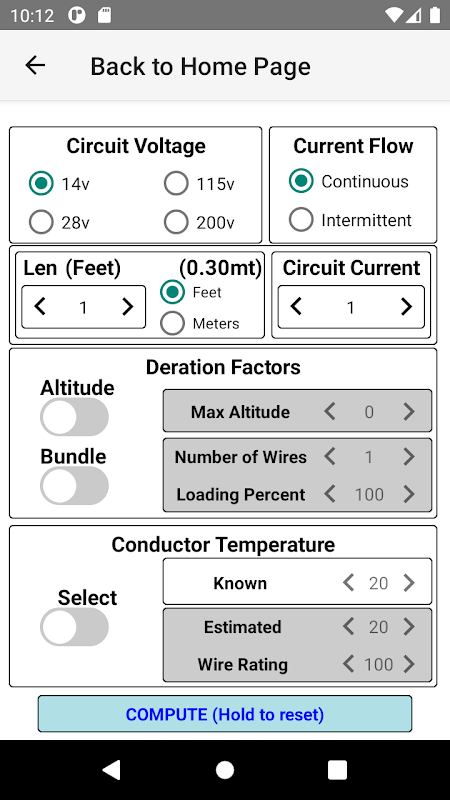

Questa app assiste il meccanico dell'aeromobile (A&P) nel determinare la dimensione corretta del cavo American Wire Gauge (AWG) per determinate condizioni, secondo le procedure delineate nella pubblicazione FAA AC 43-13 1B (Metodi, tecniche e pratiche accettabili - Ispezione e riparazione di aeromobili ), capitolo 11.

Le condizioni includono lunghezza del circuito, corrente, tensione, temperatura dei cavi (nota o stimata) e fattori di declassamento sia per l'altitudine che per le dimensioni del fascio di cavi/percentuale di carico.

L'app contiene anche utilità che consentono al meccanico aeronautico di determinare i seguenti parametri senza l'uso pratico dell'AC 43-13 (quando le condizioni sul campo/in officina lo rendono impraticabile). Si fa riferimento alle figure:

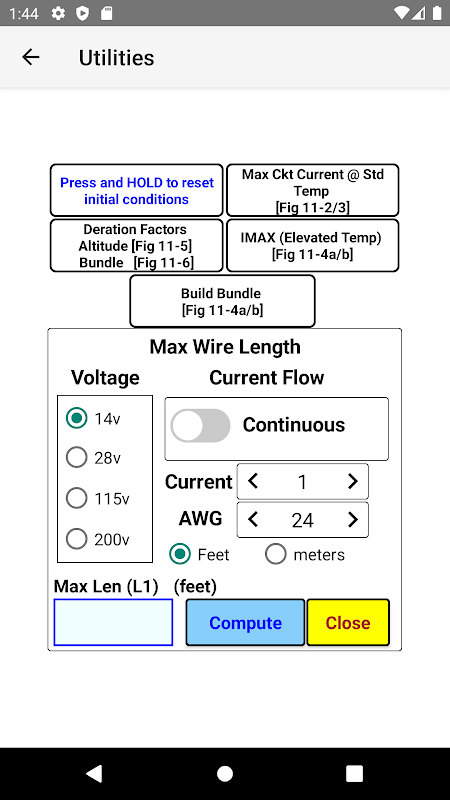

- Lunghezza massima del filo (temperatura standard).

-- Parametri di ingresso: tensione del circuito, corrente, flusso di corrente e AWG.

-- Uscita: L1.

-- Rif: AC 43-13 1B, Fig 11-2/3

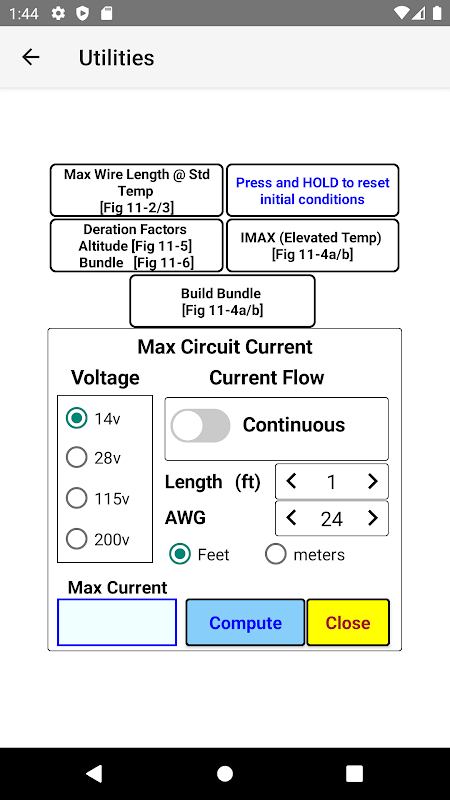

- Corrente massima (temperatura standard).

-- Parametri di ingresso: tensione del circuito, flusso di corrente, lunghezza del cavo e AWG.

- Uscita: corrente massima.

-- Rif: AC 43-13 1B, Fig 11-2/3

- Fattore di declassamento dell'altitudine.

- Parametro di input: altitudine massima.

-- Uscita: fattore di declassamento dell'altitudine.

-- Rif: AC 43-13 1B, Fig 11-5

- Fattore di declassamento del pacchetto.

-- Parametri di input: conteggio fili e percentuale di caricamento

-- Uscita: fattore di declassamento del pacchetto.

-- Rif: AC 43-13 1B, Fig 11-

- IMAX (temperatura elevata).

-- Parametri di ingresso: temperatura ambiente, temperatura nominale del conduttore e AWG.

-- Uscita: IMAX.

-- Rif: AC 43-13 1B, Fig 11-4a/b

- Generatore di pacchetti (NUOVO!)

-- Parametri di input: numero di cavi, dimensioni awg, correnti dei cavi, altitudine massima, temperatura ambiente, classificazione dei cavi, fattore di carico

-- Uscita: bundle IMAX (declassato per bundle e altitudine) con tabella per IMAX per cavo.

-- Rif: AC 43-13 1B, Fig 11-4a/b

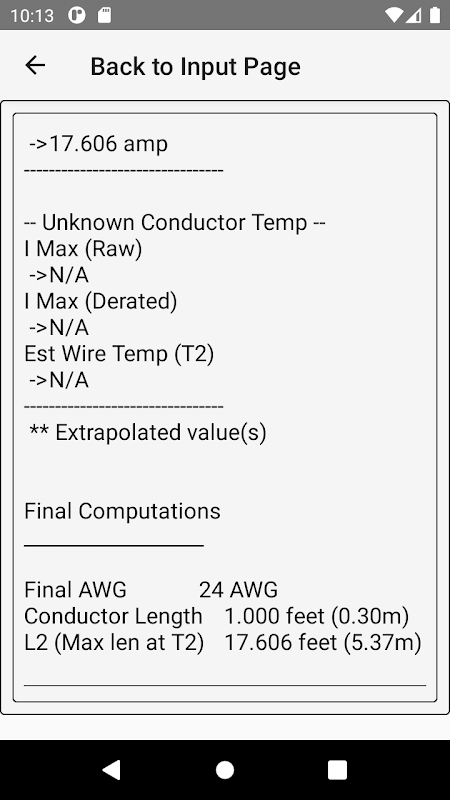

Quando un grafico raffigura dati a causa di parametri di input/output che superano i limiti del grafico, i dati vengono estrapolati e viene visualizzato un avviso appropriato ("** dati estrapolati").

Disclaimer

L'utente di AWG CALCULATOR per qualsiasi applicazione specifica senza una verifica indipendente della sua accuratezza lo fa a proprio rischio e si assume ogni e qualsiasi responsabilità derivante da tale utilizzo. Non viene offerta alcuna garanzia circa l'accuratezza dei risultati. Gli utenti dovrebbero avere una conoscenza approfondita dei criteri teorici rilevanti.

Calcolatore AWG

Diritto d'autore 2023

Soluzioni TurboSoft
