ForgeTherm

ForgeTherm को Teledyne FLIR ऐप डेवलपमेंट चैलेंज के लिए विकसित किया गया है। ForgeTherm एक Teledyne FLIR स्वीकृत एप्लिकेशन है।

महत्वपूर्ण: इस ऐप को चलाने के लिए आपके पास एक FLIR ONE प्रो डिवाइस होना चाहिए।

FLIR वन प्रो तापमान रेंज -20 डिग्री सेल्सियस से 400 डिग्री सेल्सियस, (-4 डिग्री फारेनहाइट से 752 डिग्री फारेनहाइट) का पता लगा सकता है।

हॉट फोर्जिंग एक प्रकार की धातु बनाने की प्रक्रिया है जहां वर्कपीस सामग्री के पुन: क्रिस्टलीकरण तापमान से ऊपर के तापमान पर विकृत हो जाती है, उदा। स्टील के लिए 1200 डिग्री सेल्सियस, एल्यूमीनियम के लिए 550 डिग्री सेल्सियस, और दो स्टील घटकों के बीच गठित, ऊपरी और निचले फोर्जिंग डाई नामक, जिसका अंतिम भाग का नकारात्मक आकार होता है। ये डाई एक प्रेस पर लगे होते हैं जो उच्च गति (0.1m/s से 2m/s) और दर (5 – 30 स्ट्रोक/मिनट) पर काम कर रहा होता है।

इस उत्पादन प्रक्रिया के प्रदर्शन को प्रभावित करने वाले प्रमुख कारकों में से एक फोर्जिंग डाई का जीवन है। यदि पहनने, प्लास्टिक विरूपण या दरार के कारण मरने की सतह क्षतिग्रस्त हो जाती है, तो फोर्जिंग डाई को एक नए के साथ बदलने की आवश्यकता होती है। डाई चेंज के दौरान, प्रेस बंद हो जाएगी और इससे प्रक्रिया दक्षता में कमी आएगी और लागत/भाग में वृद्धि होगी। इसके अलावा, यदि संभव हो तो नए डाई सेट के निर्माण और क्षतिग्रस्त लोगों की मरम्मत के कारण अतिरिक्त लागत बढ़ जाएगी।

इसके प्रदर्शन और जीवन में मरने के तापमान की महत्वपूर्ण भूमिका होती है। यदि डाई तापमान को 150°C और 300°C के बीच नहीं रखा जा सकता है, तो उपर्युक्त तीन डाई विफलता मोड अधिक गंभीर हो जाते हैं। मरने के कम तापमान पर, थर्मल शॉक और दरार के गठन का एक उच्च जोखिम होता है। जब मरने का तापमान, यहां तक ​​​​कि एक स्थानीय क्षेत्र में, 300 डिग्री सेल्सियस से अधिक हो जाता है, तो मरने वाली सामग्री की उपज और पहनने की ताकत नाटकीय रूप से गिरना शुरू हो जाएगी।

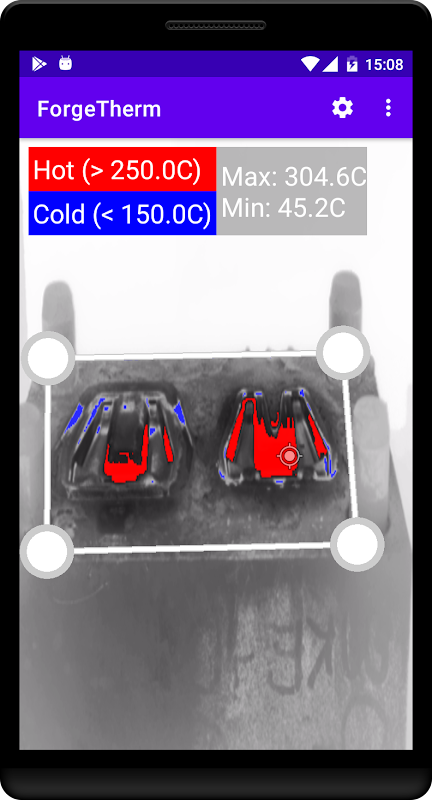

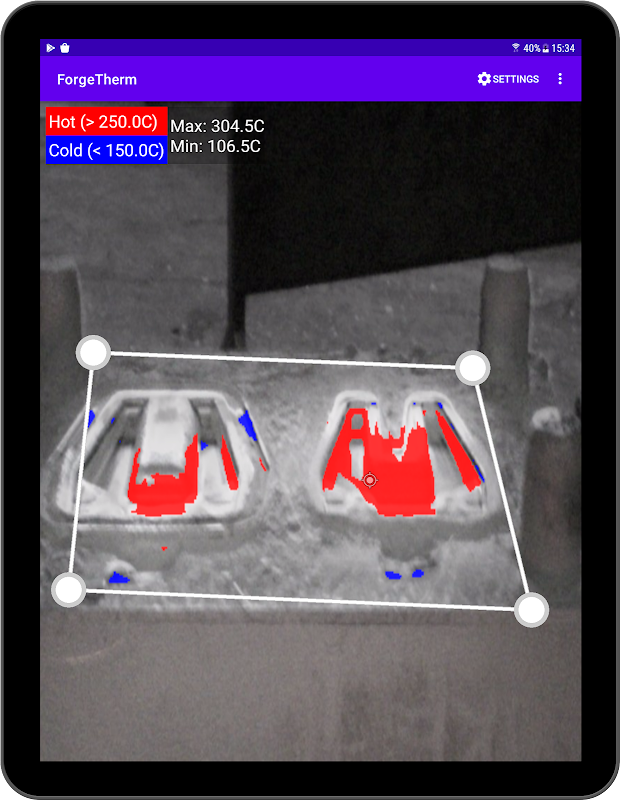

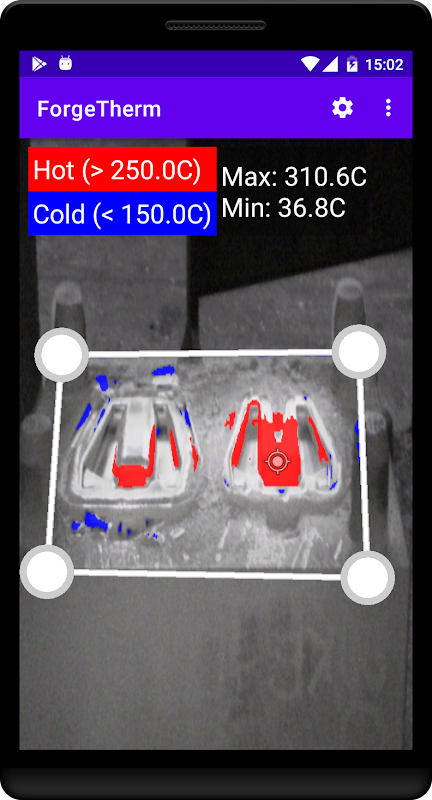

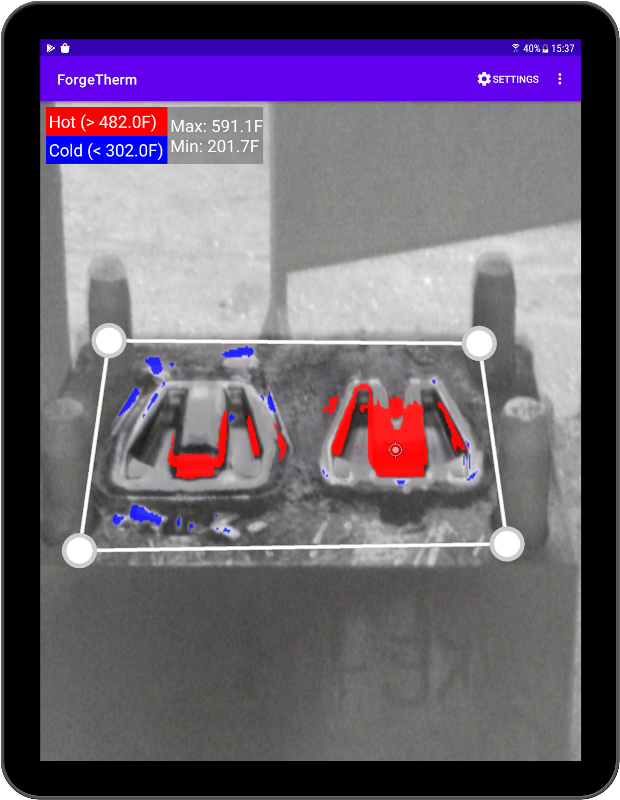

ForgeTherm का मुख्य कार्य FLIR ONE Pro कैमरे का उपयोग करके ब्याज के एक परिभाषित क्षेत्र (AoI) के भीतर हॉट फोर्जिंग डाई पर तापमान वितरण की निगरानी करना होगा। फोर्जिंग डाई में मोटे तौर पर एक प्रिज्मीय आकार होता है और ऊपरी और निचले डाई पर केवल एक सक्रिय सतह (सतह जो गर्म वर्कपीस के संपर्क में आती है) होती है।
