ForgeTherm

ForgeTherm dibangunkan untuk Cabaran Pembangunan Aplikasi FLIR Teledyne. ForgeTherm ialah Aplikasi Diluluskan Teledyne FLIR.

Penting: Anda perlu mempunyai peranti FLIR ONE Pro untuk menjalankan apl ini.

FLIR ONE Pro boleh mengesan julat suhu -20°C hingga 400°C, (-4°F hingga 752°F).

Penempaan panas ialah sejenis proses pembentukan logam di mana bahan kerja berubah bentuk pada suhu melebihi suhu penghabluran semula bahan, cth. pada 1200°C untuk keluli, 550°C untuk aluminium, dan terbentuk di antara dua komponen keluli, dinamakan acuan penempaan atas dan bawah, yang mempunyai bentuk negatif bahagian akhir. Die ini dipasang pada penekan yang berfungsi pada kelajuan tinggi (0.1m/s hingga 2m/s) dan kadar (5 – 30 lejang/min).

Salah satu faktor utama yang mempengaruhi prestasi proses pengeluaran ini ialah hayat acuan penempaan. Die penempaan perlu diganti dengan yang baru jika permukaan die rosak akibat haus, ubah bentuk plastik atau retak. Semasa penukaran die, akhbar akan dihentikan dan ini akan membawa kepada pengurangan kecekapan proses dan peningkatan kos/bahagian. Di samping itu, kos tambahan akan meningkat disebabkan pembuatan set cetakan baharu dan pembaikan yang rosak, jika boleh.

Suhu acuan mempunyai peranan penting dalam prestasi dan hayatnya. Di atas disebutkan tiga mod kegagalan die menjadi lebih teruk jika suhu die tidak dapat dikekalkan antara 150°C dan 300°C. Pada suhu cetakan yang lebih rendah, terdapat risiko tinggi kejutan haba dan pembentukan retak. Apabila suhu acuan, walaupun di kawasan tempatan, melebihi 300°C, kekuatan hasil dan haus bahan cetakan akan mula menurun secara mendadak.

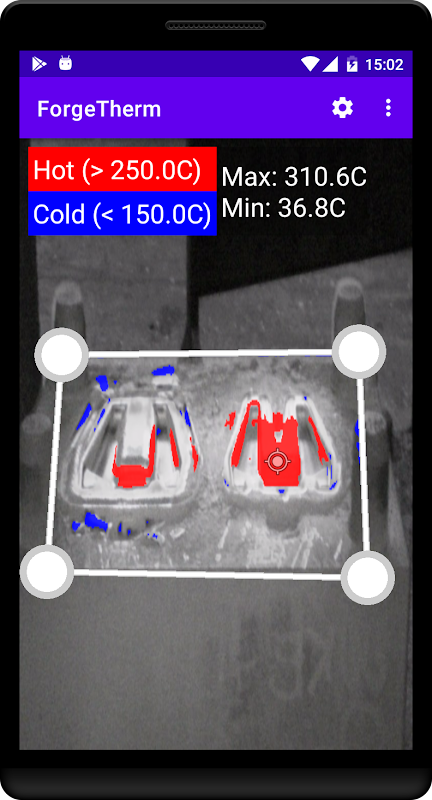

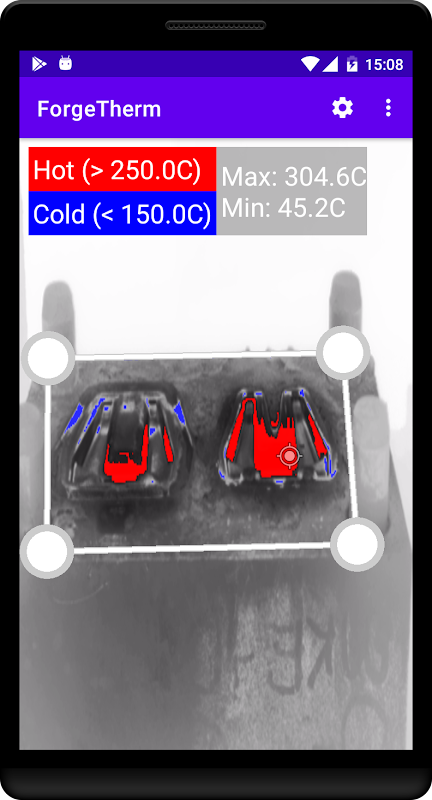

Fungsi utama ForgeTherm adalah untuk memantau pengagihan suhu pada acuan penempaan panas dalam kawasan minat yang ditentukan (AoI) dengan menggunakan kamera FLIR ONE Pro. Dai penempaan secara kasarnya mempunyai bentuk prismatik dan hanya terdapat satu permukaan aktif (permukaan yang bersentuhan dengan bahan kerja panas) pada acuan atas dan bawah.
