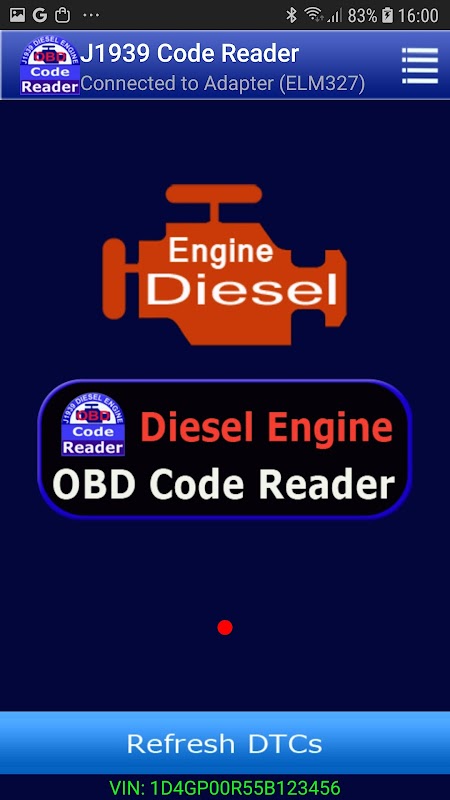

J1939 OBD Code Reader

Versão 1.3.1

Leitor de Códigos J1939

Para Celulares e Tablets Android

Requisitos:

1. O veículo deve ser compatível com o padrão J1939 CAN para usar o aplicativo.

2. Um adaptador Bluetooth ELM327 ou compatível.

3. A maioria dos caminhões na América do Norte usa o conector Deutsch de 9 pinos, portanto, precisam de um cabo adaptador (OBDII fêmea de 16 pinos para SAE J1939 Deutsch de 9 pinos). Outros caminhões, como os da Volvo ou Mack (modelos de 2013 em diante), usam o conector OBDII J1962 padrão de 16 pinos, portanto, não precisam de um cabo adaptador.

4. O dispositivo Bluetooth no celular (tablet) deve estar habilitado e emparelhado com o adaptador Bluetooth ELM327.

5. Sistema operacional Android versão 4.03 ou superior.

Esta é a solução com melhor custo-benefício. Com um adaptador Bluetooth ELM327 barato e um cabo adaptador (OBDII de 16 pinos para J1939 de 9 pinos, padrão alemão), você já tem todo o hardware necessário para conectar seu dispositivo Android à porta de diagnóstico do veículo. Esses componentes podem ser encontrados online em sites como Amazon, eBay ou outros.

Recursos:

* Protocolo de comunicação OBDII: SAE J1939 CAN 29 bits/250 kbps

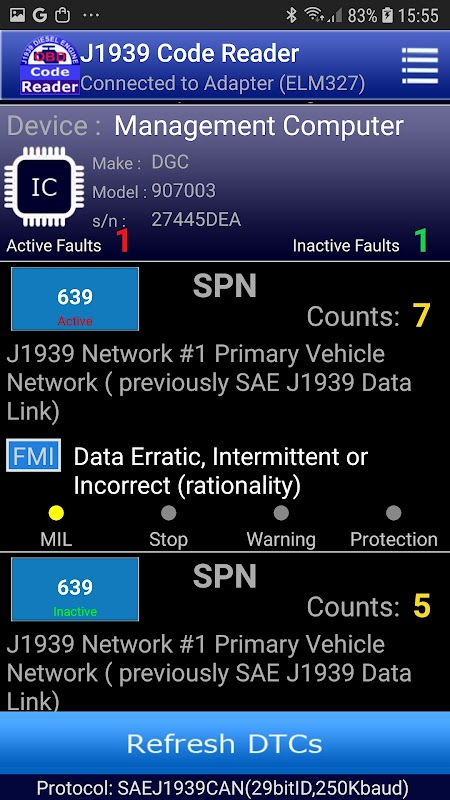

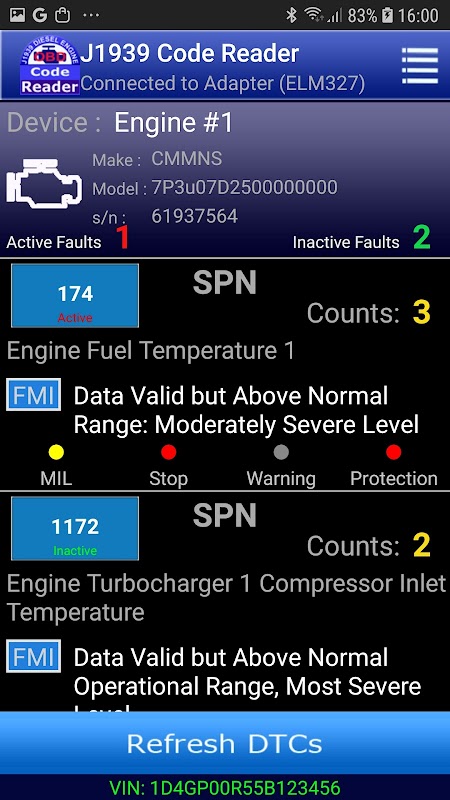

* Lê/Apaga códigos de falha (DTCs) públicos ativos (ou anteriormente ativos)

* Exibe alguns dados em tempo real dos sensores do motor

* Captura o fluxo de dados do barramento CAN em tempo real e cria um instantâneo do fluxo. Após a captura da imagem, cada linha de dados (quadro) na imagem pode ser consultada clicando na linha de dados.

* Função de pesquisa PGN/SPN: Utiliza banco de dados SQLite com mais de 3000 PGNs (Número de Grupo de Parâmetros) e SPNs (Número de Parâmetro Suspeito) padrão da SAE.

* Armazena os dados do último código de falha para uso posterior (Visualização).

* Unidade de medida: Suporta 4 sistemas de unidades - Métrico, EUA, Imperial e América Latina.

* Compatível com caminhões de classe 5 a 8 fabricados a partir de 2004

Como usar:

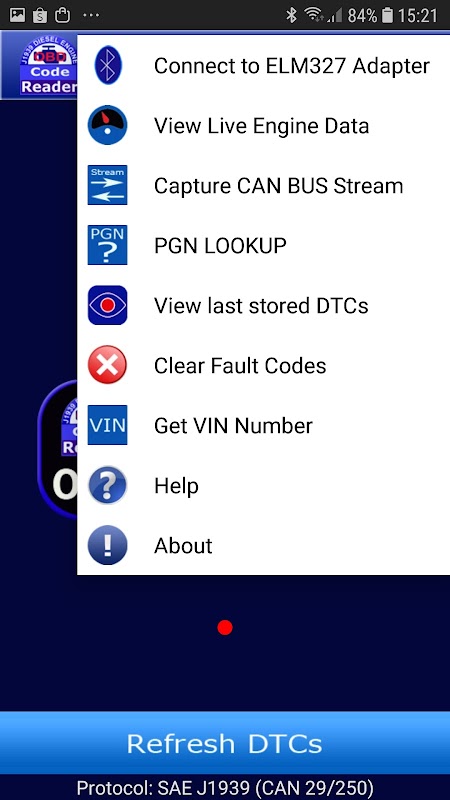

Após conectar o adaptador Bluetooth ELM327 à porta de diagnóstico do veículo através do cabo adaptador e com a ignição ligada, você pode conectar-se ao computador do sistema do veículo acessando o menu de opções e selecionando "Conectar ao Adaptador ELM327". Uma janela de diálogo será exibida com a lista de dispositivos pareados (um ou mais dispositivos na lista). Cada dispositivo pareado contém as seguintes informações:

Nome do dispositivo Bluetooth pareado (por exemplo: obdII)

Endereço máximo (por exemplo: 77:A6:43:E4:67:F2)

O endereço máximo é usado para distinguir dois ou mais adaptadores Bluetooth com o mesmo nome.

Você deve selecionar o seu dispositivo Bluetooth ELM327 pelo nome correto (ou pelo endereço máximo) na lista e clicar no item. O aplicativo iniciará o processo de conexão usando o protocolo J1939.

Se o processo for concluído com sucesso, a notificação "Conectado ao adaptador (ELM327)" aparecerá na barra de status.

Se o processo falhar, você pode tentar novamente algumas vezes (presumimos que o adaptador OBD-II Bluetooth esteja funcionando corretamente).

Ao usar apenas a função de pesquisa, você não precisa da etapa de conexão acima.

Agora você está pronto para usar todas as funções do aplicativo, como ler códigos de falha ou apagá-los, se necessário, pesquisar PGNs ou visualizar dados do motor em tempo real...

Observação:

Um código de falha no padrão J1939 é composto por quatro (4) campos independentes, conforme descrito a seguir:

Descrição do Campo, Abreviação, Largura do Campo (Bits), Intervalo

1. Número do Parâmetro Suspeito (SPN) 19 (0-524288)

2. Identificador do Modo de Falha FMI 5 (0-31)

3. Contagem de Ocorrências OC 7 (0-127)

4. Método de Conversão SPN CM 1 (0-1)

Cálculo dos valores SPN =

(data[3]*16777216.0 + dados[2]*65536.0 + dados[1]*256.0 + dados[0]*1.0)*escala + deslocamento

Onde

dados[0] ...dados[3] são 4 bytes de dados do SPN retornados

usando esses dados e guia na pesquisa para determinar o SPN calculando componentes como:

- comprimento dos dados (em bits)

- posição do byte inicial

- bit inicial 1 (no byte inicial)

- bit inicial 2 (no byte final)

- escala

- deslocamento

- unidade de medida
