J1939 OBD Code Reader

Sürüm 1.3.1

J1939 Kod Okuyucu

Android Mobil ve Tabletler İçin

Gereksinimler:

1. Uygulamayı kullanabilmek için aracın J1939 CAN uyumlu olması gerekir.

2. ELM327 veya uyumlu bir Bluetooth Adaptörü.

3. Kuzey Amerika'daki çoğu kamyon 9 pinli Deutsch konektör kullanır, bu nedenle bir kablo adaptörüne (OBDII Dişi 16 pin - SAE J1939 Deutsch 9 pin) ihtiyaç duyarlar. Volvo kamyonları veya Mack kamyonları (2013 ve sonrası için) gibi diğer kamyonlar normal OBDII J1962 16 pinli konektör kullanır, bu nedenle adaptör kablosuna ihtiyaç duymazlar.

4. Telefon (Tablet) üzerindeki Bluetooth cihazı etkinleştirilmiş ve ELM327 Bluetooth adaptörü (ELM327 adaptörü) ile eşleştirilmiş olmalıdır.

5. Android işletim sistemi 4.03 veya daha yeni bir sürüm olmalıdır.

Bu, uygun maliyetli bir çözümdür. Sadece ucuz bir Bluetooth ELM327 adaptörü ve bir adaptör kablosu (OBDII 16 Pin - J1939 9 Pin Deutsch) ile Android cihazınız ve aracın veri bağlantı noktası arasında bağlantı kurmak için gerekli tüm donanıma sahip olursunuz. Bu donanımları Amazon, eBay veya başka sitelerden çevrimiçi olarak bulabilirsiniz.

Özellikler:

* OBDII iletişim protokolü: SAE J1939 CAN 29bit/250kb

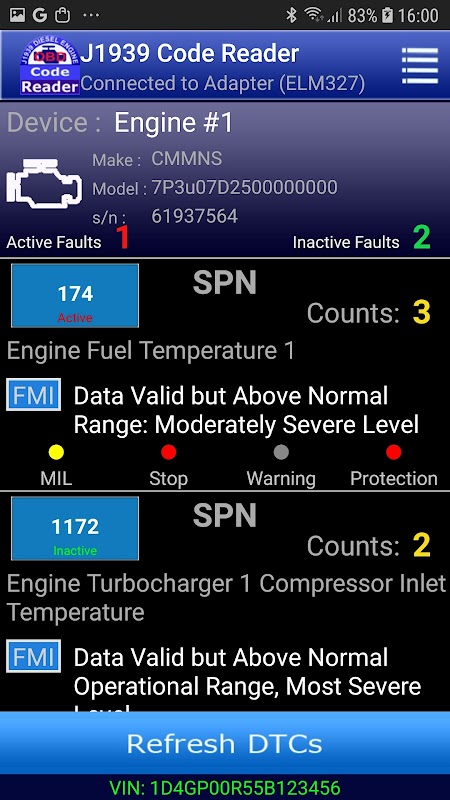

* Aktif (veya daha önce aktif olan) arıza kodlarını (DTC'ler) okur/temizler

* Bazı motor sensörlerinin canlı verilerini görüntüler

* Canlı CAN veri yolu akışını yakalar ve akış için anlık görüntü oluşturur. Anlık görüntü alındıktan sonra, anlık görüntüdeki her veri satırı (çerçeve) veri satırına tıklanarak aranabilir.

* PGN/SPN Arama fonksiyonu: 3000'den fazla standart SAE PGN (Parametre Grup Numarası) ve SPN (Şüpheli Parametre Numarası) içeren SQLite veritabanını kullanır.

* Son hata kodu verilerini daha sonra kullanılmak üzere saklar (Görüntüle).

* Ölçü Birimi: 4 Birim Sistemini destekler - Metrik, ABD, İngiliz, Latin Amerika.

* 2004 yılından itibaren üretilen 5-8 sınıfı kamyonları destekler

Kullanım şekli:

Bluetooth ELM327 adaptörünü adaptör kablosuyla aracın veri bağlantı noktasına bağladıktan ve kontak anahtarını açtıktan sonra, seçenek menüsünü aşağı çekerek ve "ELM327 Adaptörüne Bağlan" öğesini seçerek aracın sistem bilgisayarına bağlanabilirsiniz. Açılan iletişim penceresinde eşleştirilmiş cihazların bir listesi (listede bir veya daha fazla cihaz) gösterilir. Her eşleştirilmiş cihaz aşağıdaki gibi iki bilgiye sahiptir:

Eşleştirilmiş Bluetooth cihazının adı (örneğin: obdII)

Maksimum adres (örneğin: 77:A6:43:E4:67:F2)

Maksimum adres, aynı ada sahip iki veya daha fazla Bluetooth adaptörünü ayırt etmek için kullanılır.

Listede doğru adını (veya maksimum adresini) seçerek Bluetooth ELM327 cihazınızı seçmeli ve öğeye tıklamalısınız; ardından uygulama J1939 protokolü altında bağlantı işlemine başlar.

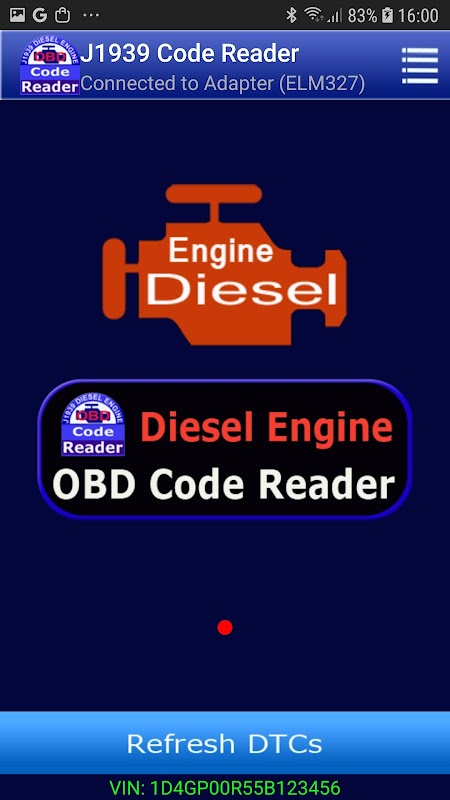

İşlem başarıyla tamamlandığında, durum çubuğunda "Adaptöre Bağlandı (ELM327)" bildirimi görünecektir.

İşlem başarısız olursa birkaç kez deneyebilirsiniz (Bluetooth OBD-II adaptörünün düzgün çalıştığını varsayıyoruz).

Sadece arama fonksiyonunu kullanıyorsanız, yukarıdaki bağlantı adımına gerek yoktur.

Artık hata kodlarını okuma veya gerekirse silme, PGN'leri arama veya motorun canlı verilerini görüntüleme gibi Uygulamanın tüm fonksiyonlarını kullanmaya hazırsınız...

Not:

J1939 standardında bir Hata Kodu, aşağıdaki gibi dört (4) bağımsız alandan oluşur:

Alan Açıklaması, Kısaltma, Alan Genişliği (Bit), Aralık

1.Şüpheli Parametre Numarası (SPN) 19 (0-524288)

2.Arıza Modu Tanımlayıcısı FMI 5 (0-31)

3.Oluşma Sayısı OC 7 (0-127)

4.SPN Dönüştürme Yöntemi CM 1 (0-1)

SPN değerlerinin hesaplanması =

(veri[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*ölçek + ofset

Burada

data[0] ...data[3], döndürülen SPN'nin 4 baytlık verisidir.

Bu veriyi ve kılavuzu kullanarak, aşağıdaki gibi bileşenleri hesaplayarak SPN'yi belirlemek için arama yapılır:

- veri uzunluğu (bit cinsinden)

- başlangıç ​​bayt konumu

- başlangıç ​​biti 1 (başlangıç ​​baytında)

- başlangıç ​​biti 2 (bitiş baytında)

- ölçek

- ofset

- ölçü birimi
