J1939 OBD Code Reader

版本 1.3.0

J1939 代碼讀取器

適用於安卓手機和平板電腦

要求：

1. 車輛必須符合 J1939 CAN 協議才能使用該應用程式

2. 藍牙轉接器 ELM327 或相容轉接器

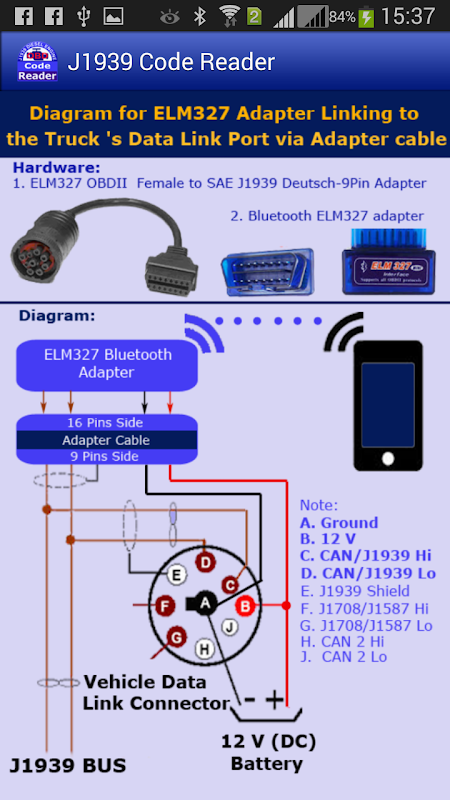

3. 北美大多數卡車使用 9 針 Deutsch 連接器，因此需要一個電纜適配器（OBDII 母頭 16 針轉 SAE J1939 Deutsch 9 針）。其他卡車，例如沃爾沃卡車或馬克卡車（2013 年及以後的車型），使用普通的 OBDII J1962 16 針連接器，因此無需使用適配器電纜。

4. 手機（平板電腦）上的藍牙裝置必須已啟用並與藍牙 ELM327 轉接器配對（ELM327 轉接器）

5. 安卓作業系統 4.03 或更高版本

這是經濟高效的解決方案。只需一個價格實惠的藍牙 ELM327 適配器和一根轉接線（OBDII 16 針轉 J1939 9 針 Deutsch），您就擁有了完整的硬件，可以將 Android 設備連接到車輛的數據鏈路端口。這些硬體可以在亞馬遜、eBay 或其他網站上找到。

功能：

* OBDII 通訊協定：SAE J1939 CAN 29 位元/250kb

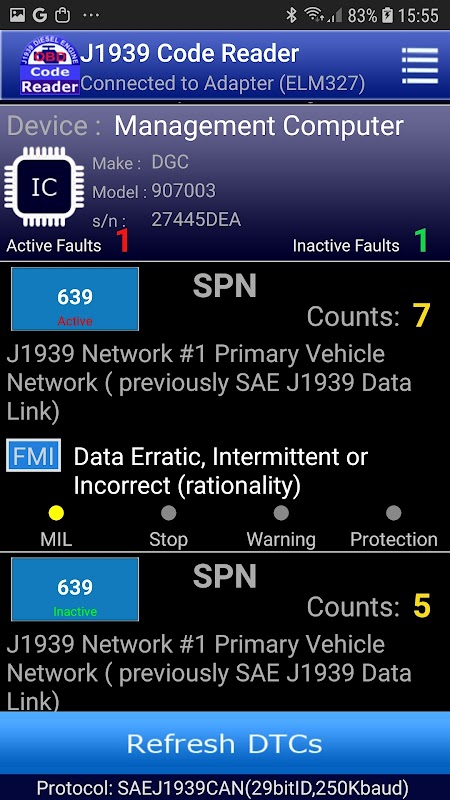

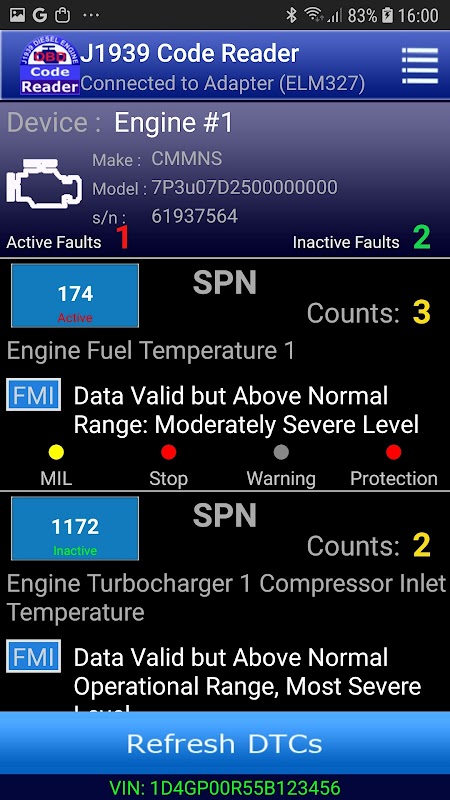

* 讀取/清除公共活動（或先前活動）故障碼 (DTC)

* 查看部分引擎感知器即時數據

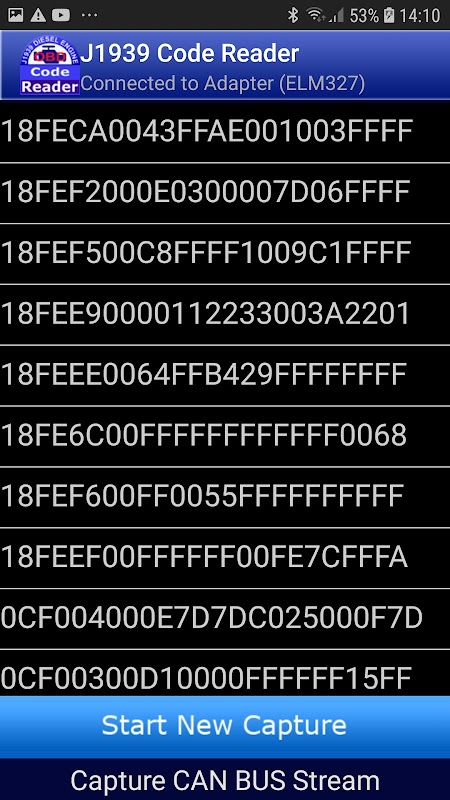

* 擷取即時 CAN 總線資料流並建立快照。快照完成後，點擊資料行即可尋找快照中的每一行（幀）。

* PGN/SPN 查找功能：使用 SQLite 資料庫，儲存超過 3000 個標準 SAE PGN（參數組編號）和 SPN（可疑參數編號）。

* 儲存最新的故障碼資料以供後續使用（檢視）。

* 計量單位：支援四種單位制 - 公制、美製、英制、拉丁美洲。

* 支援 2004 年及以後生產的 5-8 級卡車

使用方法：

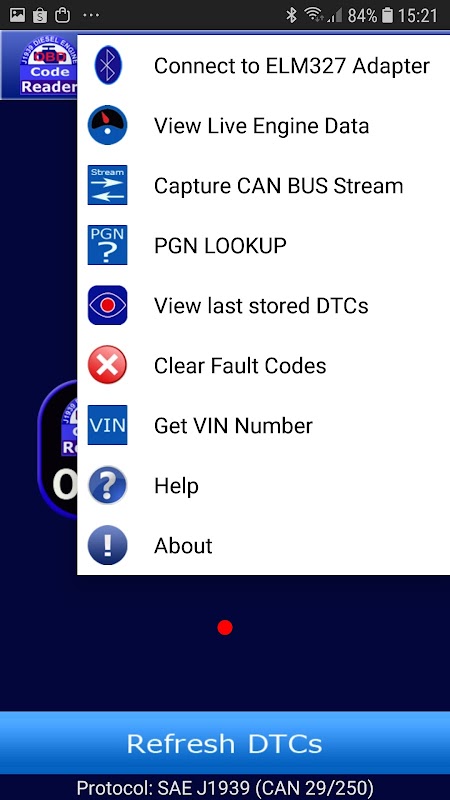

將藍牙 ELM327 適配器透過適配器線連接到車輛的資料鏈路端口，並開啟點火開關後，您可以透過下拉選項選單並選擇「連接到 ELM327 適配器」項目來連接到車輛的系統電腦。此時將出現一個對話框，其中顯示已配對裝置清單（清單中包含一個或多個裝置），每個配對裝置包含以下兩個資訊：

配對藍牙裝置的名稱（例如：obdII）

最大位址（例如：77:A6:43:E4:67:F2）

最大位址用於區分兩個或多個同名藍牙適配器。

您必須在清單中選擇正確的藍牙 ELM327 裝置名稱（或其最大位址），然後點擊該項，應用程式才會根據 J1939 協定啟動連線程序。

如果程序成功完成，狀態列上將顯示「已連線至轉接器 (ELM327)」通知。

如果此過程失敗，您可以嘗試多次（我們假設藍牙 OBD-II 適配器工作正常）。

如果您只使用查找功能，則無需執行上述連線步驟。

現在，您可以使用應用程式的所有功能，例如讀取故障碼或根據需要清除故障碼、尋找 PGN 或查看引擎即時資料…

注意：

J1939 標準中的一個故障碼由以下四 (4) 個獨立欄位組成：

欄位描述、縮寫、欄位寬度（位元）、範圍

1. 可疑參數編號 (SPN) 19 (0-524288)

2. 故障模式識別碼 FMI 5 (0-31)

3. 發生次數 OC 7 (0-127)

4. SPN 轉換法 CM 1 (0-1)

計算 SPN 值 =

(data[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*scale + offset

其中

data[0] ... data[3] 是傳回的 SPN 的 4 個位元組資料。

使用此數據並根據查找結果確定 SPN，計算以下組件：

- 資料長度（以位元為單位）

- 起始位元組位置

- 起始位元 1（起始位元組）

- 起始位元 2（結束位元組）

- scale

- offset

- 計量單位
