J1939 OBD Code Reader

Versión 1.3.0

Lector de códigos J1939

Para móviles y tabletas Android

Requisitos:

1. El vehículo debe ser compatible con J1939 CAN para usar la aplicación.

2. Un adaptador Bluetooth ELM327 o compatible.

3. La mayoría de los camiones en Norteamérica utilizan el conector Deutsch de 9 pines, por lo que necesitan un adaptador de cable (OBDII hembra de 16 pines a SAE J1939 Deutsch de 9 pines). Otros camiones, como Volvo o Mack (modelos de 2013 y posteriores), utilizan el conector OBDII J1962 de 16 pines, por lo que no necesitan un cable adaptador.

4. El dispositivo Bluetooth del teléfono (tableta) debe estar habilitado y emparejado con el adaptador Bluetooth ELM327.

5. Sistema operativo Android 4.03 o posterior.

Esta es la solución más económica. Con solo un adaptador Bluetooth ELM327 económico y un cable adaptador (OBDII de 16 pines a J1939 de 9 pines, alemán), ya tienes el hardware completo para conectar tu dispositivo Android al puerto de enlace de datos del vehículo. Puedes encontrar este hardware en línea en Amazon, eBay y otros sitios.

Características:

* Protocolo de comunicación OBDII: SAE J1939 CAN de 29 bits/250 kb

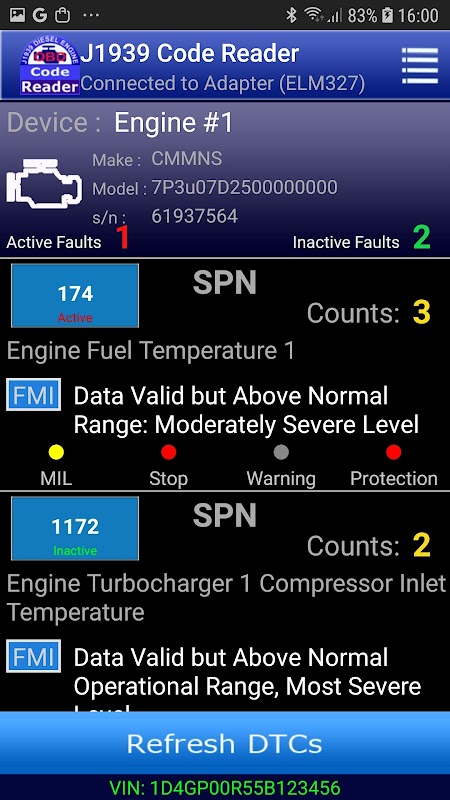

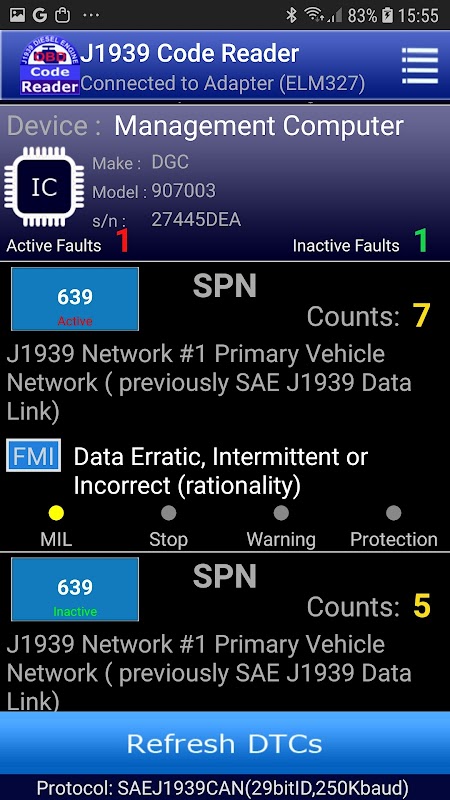

* Lee y borra códigos de fallo (DTC) públicos activos (o previamente activos)

* Visualiza datos en tiempo real de los sensores del motor

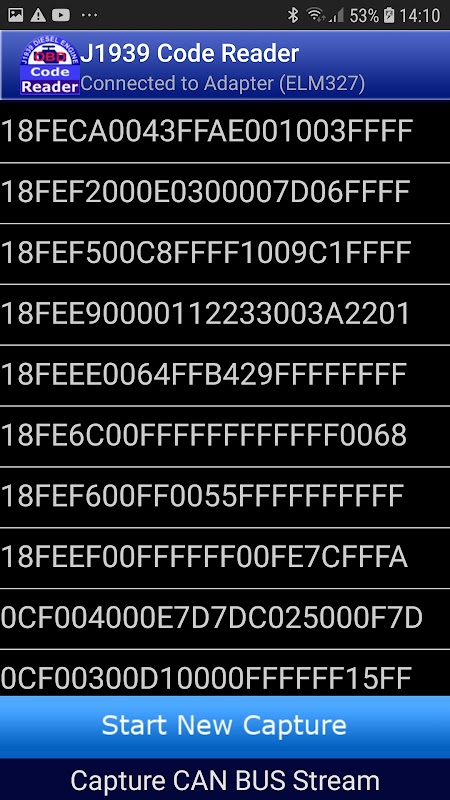

* Captura la transmisión del bus CAN en tiempo real y crea una instantánea para la transmisión. Tras crear la instantánea, se puede consultar cada fila de datos (marco) haciendo clic en ella.

* Función de búsqueda PGN/SPN: Utiliza una base de datos SQLite con más de 3000 PGN (Número de grupo de parámetros) y SPN (Número de parámetro sospechoso) estándar de SAE.

* Almacena los datos del último código de fallo para su posterior consulta.

* Unidad de medida: Compatible con 4 sistemas de unidades: métrico, estadounidense, imperial y latinoamericano. * Compatible con camiones de clase 5 a 8 fabricados a partir de 2004.

Cómo usar:

Una vez conectado el adaptador Bluetooth ELM327 al puerto de enlace de datos del vehículo mediante el cable adaptador y con el encendido activado, puede conectarlo a la computadora del sistema del vehículo desplegando el menú de opciones y seleccionando "Conectar al adaptador ELM327". Aparecerá una ventana con una lista de dispositivos emparejados (uno o más). Cada dispositivo emparejado contiene la siguiente información:

Nombre del dispositivo Bluetooth emparejado (por ejemplo: OBDII)

Dirección máxima (por ejemplo: 77:A6:43:E4:67:F2)

La dirección máxima se utiliza para distinguir dos o más adaptadores Bluetooth con el mismo nombre.

Debe seleccionar su dispositivo Bluetooth ELM327 seleccionando el nombre correcto (o su dirección máxima) en la lista y haciendo clic en él. La aplicación iniciará el proceso de conexión según el protocolo J1939.

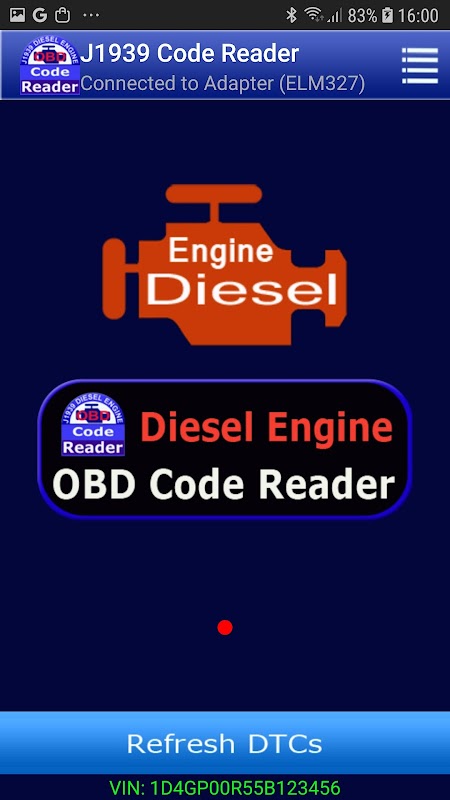

Si el proceso finalizó correctamente, aparecerá la notificación "Conectado al adaptador (ELM327)" en la barra de estado.

Si el proceso falló, puede intentarlo varias veces (suponemos que el adaptador Bluetooth OBD-II funciona correctamente).

Si solo usa la función de búsqueda, no necesita el paso de conexión anterior.

Ahora puede usar todas las funciones de la aplicación, como leer códigos de falla o borrarlos si es necesario, buscar PGN o ver datos del motor en tiempo real.

Nota:

Un código de falla en el estándar J1939 se compone de cuatro (4) campos independientes, como se indica a continuación:

Descripción del campo, abreviatura, ancho del campo (bits), rango

1. Número de parámetro sospechoso (SPN): 19 (0-524288)

2. Identificador de modo de falla (FMI): 5 (0-31)

3. Conteo de ocurrencias (OC): 7 (0-127)

4. Método de conversión de SPN: CM: 1 (0-1)

Cálculo de valores de SPN =

(data[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*escala + desplazamiento

Donde

data[0] ...data[3] son ​​los 4 bytes de datos del SPN devueltos.

Utilizando estos datos y la guía en la búsqueda para determinar el SPN, se calculan componentes como:

- Longitud de los datos (en bits)

- Posición del byte inicial

- Bit inicial 1 (en el byte inicial)

- Bit inicial 2 (en el byte final)

- Escala

- Desplazamiento

- Unidad de medida
