J1939 OBD Code Reader

Versie 1.3.2

J1939 Codelezer

Voor Android-telefoons en -tablets

Vereisten:

1. Het voertuig moet voldoen aan de J1939 CAN-standaard om de app te kunnen gebruiken.

2. Een Bluetooth-adapter ELM327 of compatibel.

3. De meeste vrachtwagens in Noord-Amerika gebruiken de 9-pins Deutsch-connector, dus hebben ze een kabeladapter nodig (OBDII Female 16-pins naar SAE J1939 Deutsch 9-pins). Andere vrachtwagens, zoals Volvo- of Mack-vrachtwagens (vanaf 2013), gebruiken de normale OBDII J1962 16-pins connector, dus die hebben geen adapterkabel nodig.

4. Bluetooth op de telefoon (of tablet) moet ingeschakeld zijn en gekoppeld zijn aan de Bluetooth ELM327-adapter.

5. Android-besturingssysteem vanaf versie 4.03 of nieuwer.

Dit is de voordeligste oplossing. Met een eenvoudige Bluetooth ELM327-adapter en een adapterkabel (OBDII 16 pinnen naar J1939 9 pinnen Deutsch) beschikt u al over de benodigde hardware om een ​​verbinding tot stand te brengen tussen uw Android-apparaat en de datalinkpoort van uw voertuig. Deze hardware is online verkrijgbaar bij bijvoorbeeld Amazon, eBay of andere webshops.

Kenmerken:

* OBDII-communicatieprotocol: SAE J1939 CAN 29-bit/250 kB

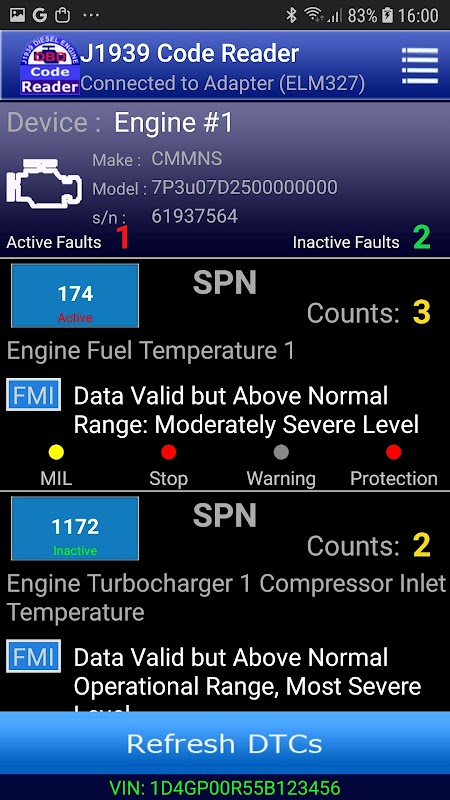

* Leest/wist openbare actieve (of eerder actieve) foutcodes (DTC's)

* Bekijkt live data van sommige motorsensoren

* Legt de live CAN-busstream vast en maakt een momentopname van de stream. Nadat een momentopname is gemaakt, kan elke gegevensrij (frame) in de momentopname worden opgezocht door op de gegevensrij te klikken.

* PGN/SPN-opzoekfunctie: Gebruikt een SQLite-database met meer dan 3000 standaard SAE PGN's (Parameter Group Number) en SPN's (Suspect Parameter Number).

* Slaat de laatst gebruikte foutcodegegevens op voor later gebruik (weergave).

* Meeteenheden: Ondersteunt 4 meeteenheden - metrisch, Amerikaans, imperiaal en Latijns-Amerikaans.

* Ondersteunt vrachtwagens van klasse 5-8, geproduceerd vanaf 2004

Gebruiksaanwijzing:

Nadat u de Bluetooth ELM327-adapter via een adapterkabel op de datalinkpoort van het voertuig hebt aangesloten en het contact is ingeschakeld, kunt u verbinding maken met de boordcomputer van het voertuig door het optiemenu te openen en 'Verbinden met ELM327-adapter' te selecteren. Er verschijnt een dialoogvenster met een lijst van gekoppelde apparaten (één of meer apparaten in de lijst). Elk gekoppeld apparaat heeft de volgende gegevens:

Naam van het gekoppelde Bluetooth-apparaat (bijvoorbeeld: obdII)

Max-adres (bijvoorbeeld: 77:A6:43:E4:67:F2)

Het Max-adres wordt gebruikt om twee of meer Bluetooth-adapters met dezelfde naam te onderscheiden.

U moet uw Bluetooth ELM327-apparaat selecteren door de juiste naam (of het Max-adres) in de lijst te kiezen en erop te klikken. De app start vervolgens het verbindingsproces via het J1939-protocol.

Als het proces succesvol is afgerond, verschijnt de melding "Verbonden met adapter (ELM327)" in de statusbalk.

Als het proces mislukt, kunt u het een aantal keer opnieuw proberen (we gaan ervan uit dat de Bluetooth OBD-II-adapter goed werkt).

Wanneer u alleen de opzoekfunctie gebruikt, is de bovenstaande verbindingsstap niet nodig.

U bent nu klaar om alle functies van de app te gebruiken, zoals het uitlezen of wissen van foutcodes, het opzoeken van PGN's of het bekijken van live motorgegevens...

Opmerking:

Eén foutcode in de J1939-standaard bestaat uit vier (4) onafhankelijke velden, als volgt:

Veldomschrijving, Afkorting, Veldbreedte (bits), Bereik

1. Verdacht parameternummer (SPN) 19 (0-524288)

2. Foutmodus-ID FMI 5 (0-31)

3. Aantal keren voorkomen OC 7 (0-127)

4. SPN-conversiemethode CM 1 (0-1)

Berekening van SPN-waarden =

(data[3]*16777216.0 + data[2]*65536.0) + data[1]*256.0 + data[0]*1.0)*schaal + offset

Waarbij

data[0] ...data[3] 4 bytes aan gegevens van de geretourneerde SPN zijn.

Deze gegevens worden gebruikt als leidraad bij het opzoeken om de SPN te bepalen door componenten te berekenen zoals:

- gegevenslengte (in bits)

- startbytepositie

- startbit 1 (in startbyte)

- startbit 2 (in eindbyte)

- schaal

- offset

- meeteenheid
