このJ1939 OBD Code Readerについて

トラック、バスや他の機器のためのツールは、J1939 CANバス標準を使用しています。

バージョン 1.3.0

J1939 コードリーダー

Android スマートフォンおよびタブレット用

要件:

1. アプリを使用するには、車両が J1939 CAN に準拠している必要があります。

2. Bluetooth アダプター ELM327 または互換アダプター

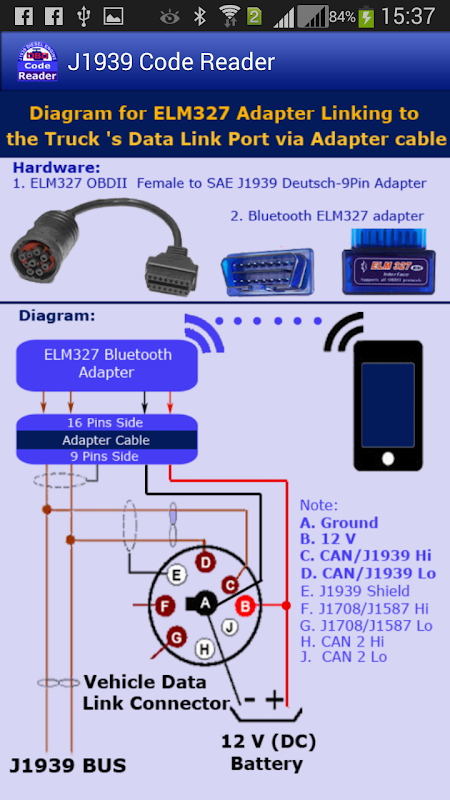

3. 北米のトラックのほとんどは 9 ピン Deutsch コネクタを使用しているため、ケーブルアダプター (OBDII メス 16 ピン - SAE J1939 Deutsch 9 ピン) が必要です。Volvo トラックや Mack トラック (2013 年以降) などの他のトラックは、通常の OBDII J1962 16 ピンコネクタを使用しているため、アダプターケーブルは不要です。

4. スマートフォン (タブレット) の Bluetooth デバイスが有効になっており、Bluetooth ELM327 アダプター (ELM327 アダプター) とペアリングされている必要があります。

5. Android OS バージョン 4.03 以降

これは費用対効果の高いソリューションです。安価なBluetooth ELM327アダプターとアダプターケーブル（OBDII 16ピン - J1939 9ピン（ドイツ語））があれば、Androidデバイスと車両のデータリンクポートを接続するためのハードウェアが完成します。これらのハードウェアは、Amazon、eBayなどのオンラインサイトで入手できます。

機能：

* OBDII通信プロトコル：SAE J1939 CAN 29ビット/250KB

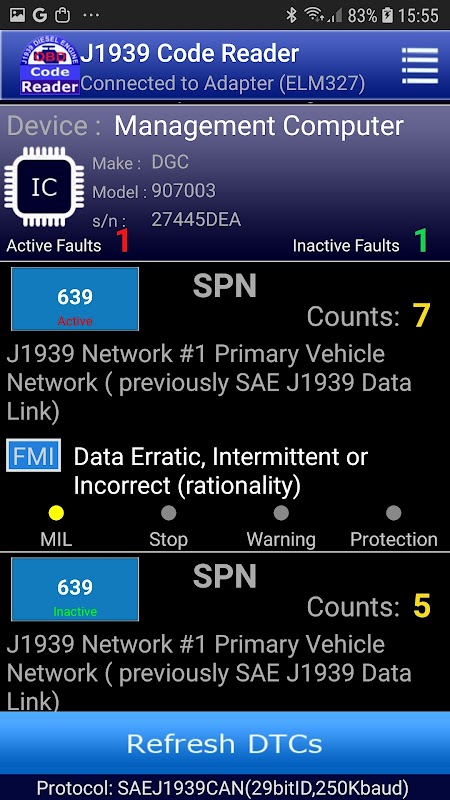

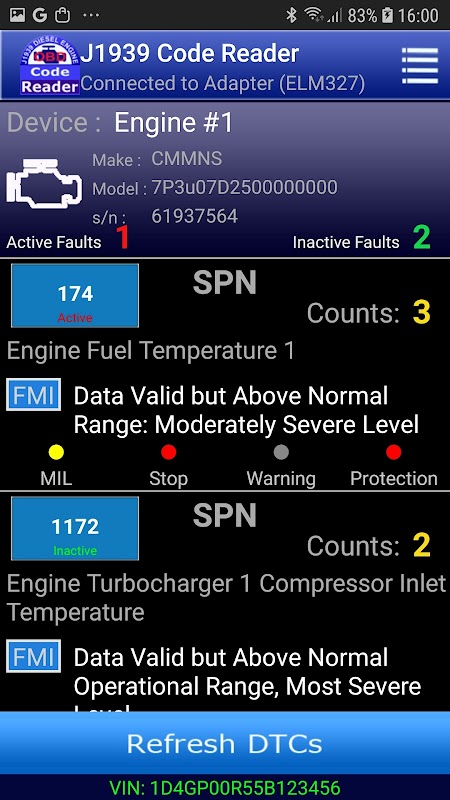

* 公開されているアクティブ（または過去にアクティブだった）故障コード（DTC）の読み取り/クリア

* 一部のエンジンセンサーのライブデータを表示

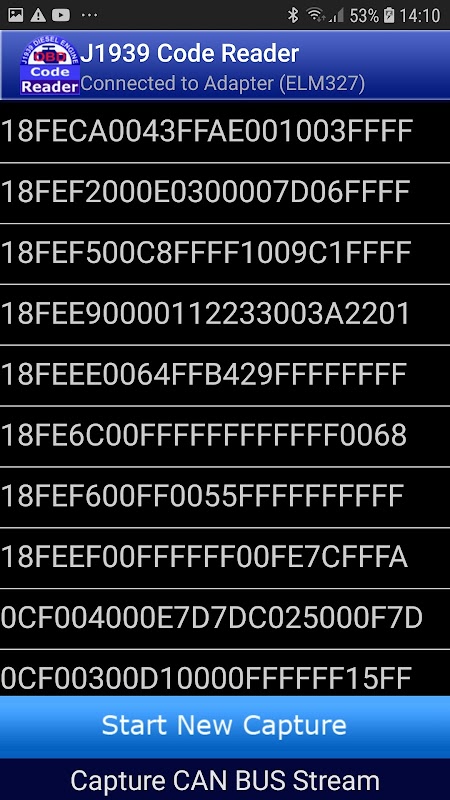

* ライブCANバスストリームをキャプチャし、ストリームのスナップショットを作成スナップショットを作成後、スナップショット内の各データ行（フレーム）は、データ行をクリックすることで参照できます。

* PGN/SPN検索機能：3,000以上のSAE標準PGN（パラメータグループ番号）およびSPN（疑わしいパラメータ番号）を格納したSQLiteデータベースを使用します。

* 最新の障害コードデータを保存し、後で使用するために保存します（表示）。

* 測定単位：4つの単位系（メートル法、米国法、ヤードポンド法、ラテンアメリカ法）をサポートします。

* 2004年以降に製造されたクラス5～8のトラックに対応

使用方法：

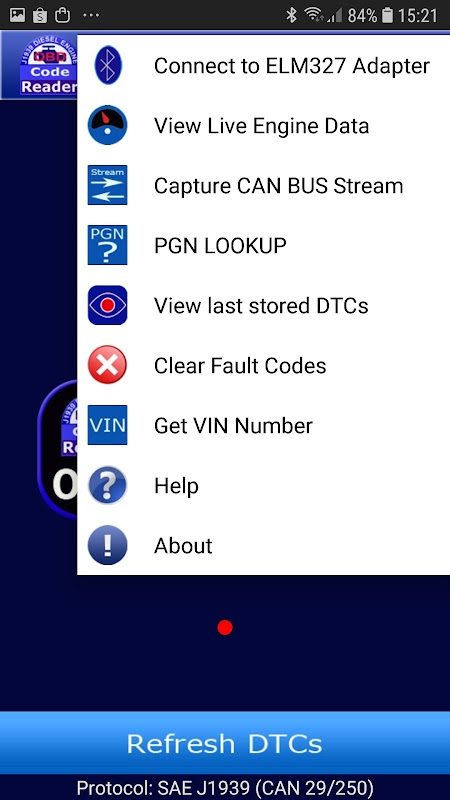

Bluetooth ELM327アダプターをアダプターケーブル経由で車両のデータリンクポートに接続し、イグニッションスイッチをオンにしたら、オプションメニューをプルダウンして「ELM327アダプターに接続」項目を選択すると、車両のシステムコンピューターに接続できます。ダイアログウィンドウが表示され、ペアリングされたデバイスのリスト（リストには1つ以上のデバイスが表示されます）が表示されます。各ペアリングされたデバイスには、以下の2つの情報が含まれています。

ペアリングされたBluetoothデバイスの名前（例：obdII）

最大アドレス（例：77:A6:43:E4:67:F2）

最大アドレスは、同じ名前のBluetoothアダプターを2つ以上区別するために使用されます。

リストから正しい名前（または最大アドレス）を選択して項目をクリックすると、アプリがJ1939プロトコルによる接続プロセスを開始します。

処理が正常に完了すると、ステータスバーに「アダプタ (ELM327) に接続されました」という通知が表示されます。

処理が失敗した場合は、何度か試してください（Bluetooth OBD-IIアダプターが正常に動作していることを前提としています）。

検索機能のみを使用する場合は、上記の接続手順は不要です。

これで、故障コードの読み取りや必要に応じてクリア、PGNの検索、エンジンのライブデータの表示など、アプリのすべての機能を使用できるようになります。

注：

J1939規格の故障コードは、以下の4つの独立したフィールドで構成されています。

フィールドの説明、略語、フィールド幅（ビット）、範囲

1. 疑わしいパラメータ番号（SPN） 19（0～524288）
