J1939 OBD Code Reader

نسخه ۱.۳.۱

کدخوان J1939

برای موبایل و تبلت اندروید

الزامات:

۱. وسیله نقلیه برای استفاده از برنامه باید با J1939 CAN سازگار باشد.

۲. یک آداپتور بلوتوث ELM327 یا سازگار با آن.

۳. اکثر کامیون‌ها در آمریکای شمالی از کانکتور ۹ پین Deutsch استفاده می‌کنند، بنابراین به یک آداپتور کابلی (OBDII Female 16 pins to SAE J1939 Deutsch 9 pins) نیاز دارند. کامیون‌های دیگر مانند کامیون‌های ولوو یا کامیون‌های مک (برای ۲۰۱۳ و جدیدتر) از کانکتور ۱۶ پین OBDII J1962 معمولی استفاده می‌کنند، بنابراین به کابل آداپتور نیازی ندارند.

۴. دستگاه بلوتوث روی تلفن (تبلت) باید فعال باشد و با آداپتور بلوتوث ELM327 (آداپتور ELM327) جفت شود.

۵. سیستم عامل اندروید از نسخه ۴.۰۳ یا جدیدتر.

این یک راه حل مقرون به صرفه است. فقط با یک آداپتور بلوتوث ارزان ELM327 و یک کابل آداپتور (OBDII 16 پین به J1939 9 پین آلمانی) شما از قبل سخت‌افزار کاملی برای برقراری ارتباط بین دستگاه اندروید خود و پورت اتصال داده خودرو دارید. این سخت‌افزارها را می‌توانید به صورت آنلاین در سایت‌های آمازون، ای‌بی یا جاهای دیگر پیدا کنید.

ویژگی‌ها:

* پروتکل ارتباط OBDII: SAE J1939 CAN 29bit/250kb

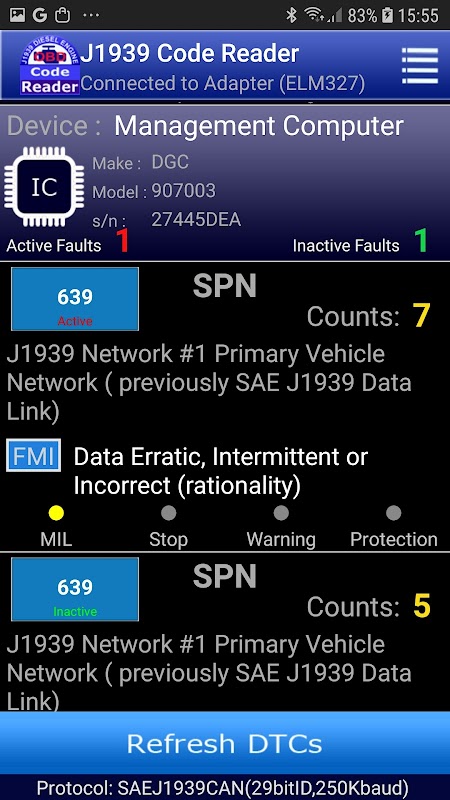

* کدهای خطای عمومی فعال (یا قبلاً فعال) (DTC) را می‌خواند/پاک می‌کند

* برخی از داده‌های زنده حسگر موتور را مشاهده می‌کند

* جریان زنده گذرگاه CAN را ضبط می‌کند و برای جریان عکس فوری تهیه می‌کند. پس از گرفتن اسنپ‌شات، می‌توان هر ردیف داده (فریم) در اسنپ‌شات را با کلیک روی ردیف داده جستجو کرد.

* تابع جستجوی PGN/SPN: از پایگاه داده SQLite با تعداد بیش از ۳۰۰۰ PGN (شماره گروه پارامتر) و SPN (شماره پارامتر مشکوک) استاندارد SAE استفاده می‌کند.

* آخرین داده‌های کد خطا را برای استفاده بعدی ذخیره می‌کند (مشاهده)

* واحد اندازه‌گیری: از ۴ سیستم واحد پشتیبانی می‌کند - متریک، ایالات متحده، امپریال، آمریکای لاتین.

* از کامیون‌های کلاس ۵-۸ تولید شده از سال ۲۰۰۴ به بعد پشتیبانی می‌کند.

نحوه استفاده:

پس از اتصال آداپتور بلوتوث ELM327 به پورت اتصال داده خودرو از طریق کابل آداپتور و روشن بودن سوئیچ احتراق، می‌توانید با پایین کشیدن منوی گزینه و انتخاب گزینه "اتصال به آداپتور ELM327" به کامپیوتر سیستم خودرو متصل شوید. یک پنجره محاوره‌ای ظاهر می‌شود و لیستی از دستگاه‌های جفت شده (یک یا چند دستگاه در لیست) را نشان می‌دهد. هر دستگاه جفت شده دارای دو اطلاعات به شرح زیر است:

نام دستگاه بلوتوث جفت شده (به عنوان مثال: obdII)

حداکثر آدرس (به عنوان مثال: ۷۷:A6:43:E4:67:F2)

حداکثر آدرس برای تمایز دو یا چند آداپتور بلوتوث با نام یکسان استفاده می‌شود.

شما باید دستگاه بلوتوث ELM327 خود را با انتخاب نام صحیح آن (یا حداکثر آدرس آن) در لیست و کلیک بر روی مورد انتخاب کنید، سپس برنامه فرآیند اتصال را تحت پروتکل J1939 آغاز می‌کند.

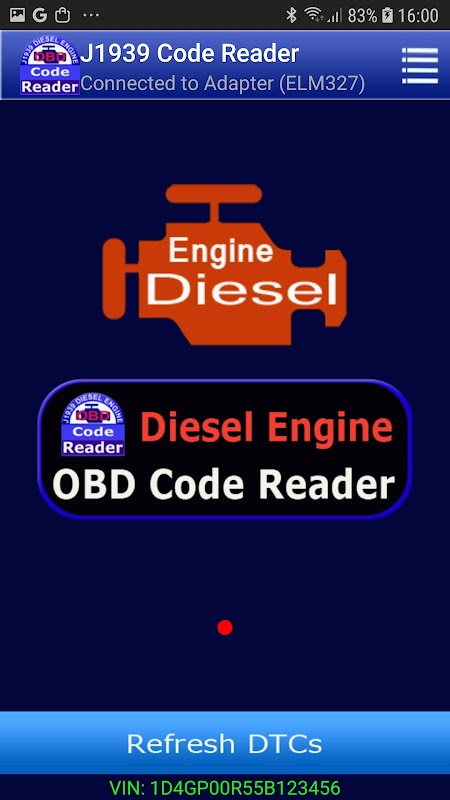

اگر فرآیند با موفقیت به پایان برسد، اعلان «متصل به آداپتور (ELM327)» در نوار وضعیت ظاهر می‌شود. اگر این فرآیند با شکست مواجه شد، می‌توانید چند بار آن را امتحان کنید (فرض می‌کنیم که آداپتور بلوتوث OBD-II به خوبی کار می‌کند)

وقتی فقط از تابع جستجو استفاده می‌کنید، نیازی به مرحله اتصال فوق ندارید.

حالا شما آماده استفاده از تمام توابع برنامه مانند خواندن کدهای خطا یا پاک کردن آنها در صورت نیاز، جستجوی PGNها یا مشاهده داده‌های زنده موتور هستید...

توجه:

یک کد خطا در استاندارد J1939 از چهار (4) فیلد مستقل به شرح زیر تشکیل شده است:

شرح فیلد، اختصار، عرض فیلد (بیت)، محدوده

1. شماره پارامتر مشکوک (SPN) 19 (0-524288)

2. شناسه حالت خرابی FMI 5 (0-31)

3. تعداد وقوع OC 7 (0-127)

4. روش تبدیل SPN CM 1 (0-1)

محاسبه مقادیر SPN =

(data[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*scale + offset

که در آن

data[0] ...data[3] داده‌های ۴ بایتی SPN هستند که بازگردانده می‌شوند. با استفاده از این داده‌ها و راهنما در جستجو، SPN محاسبه می‌شود و اجزایی مانند:

- طول داده (به بیت)

- موقعیت بایت شروع

- بیت شروع ۱ (در بایت شروع)

- بیت شروع ۲ (در بایت پایان)

- مقیاس

- آفست

- واحد اندازه‌گیری
