J1939 OBD Code Reader

เวอร์ชัน 1.3.1

เครื่องอ่านรหัส J1939

สำหรับมือถือและแท็บเล็ต Android

ข้อกำหนด:

1. รถยนต์ต้องเป็นไปตามมาตรฐาน J1939 CAN เพื่อใช้งานแอป

2. อะแดปเตอร์บลูทูธ ELM327 หรือรุ่นที่เข้ากันได้

3. รถบรรทุกส่วนใหญ่ในอเมริกาเหนือใช้ขั้วต่อ Deutsch 9 พิน ดังนั้นจึงต้องใช้อะแดปเตอร์สายเคเบิล (OBDII ตัวเมีย 16 พิน เป็น SAE J1939 Deutsch 9 พิน) รถบรรทุกอื่นๆ เช่น รถบรรทุก Volvo หรือรถบรรทุก Mack (สำหรับปี 2013 และใหม่กว่า) ใช้ขั้วต่อ OBDII J1962 16 พินปกติ ดังนั้นจึงไม่จำเป็นต้องใช้อะแดปเตอร์สายเคเบิล

4. อุปกรณ์บลูทูธบนโทรศัพท์ (แท็บเล็ต) ต้องเปิดใช้งานและจับคู่กับอะแดปเตอร์บลูทูธ ELM327 (อะแดปเตอร์ ELM327)

5. ระบบปฏิบัติการ Android เวอร์ชัน 4.03 หรือใหม่กว่า

นี่คือโซลูชันที่คุ้มค่า เพียงแค่ใช้ตัวแปลง Bluetooth ELM327 ราคาประหยัดและสายแปลง (OBDII 16 พิน เป็น J1939 9 พิน Deutsch) คุณก็มีฮาร์ดแวร์ครบชุดสำหรับการเชื่อมต่อระหว่างอุปกรณ์ Android ของคุณกับพอร์ตเชื่อมต่อข้อมูลของรถยนต์แล้ว ฮาร์ดแวร์เหล่านี้สามารถหาซื้อได้ทางออนไลน์จากเว็บไซต์ Amazon, eBay หรือที่อื่นๆ

คุณสมบัติ:

* โปรโตคอลการสื่อสาร OBDII: SAE J1939 CAN 29 บิต/250 กิโลไบต์

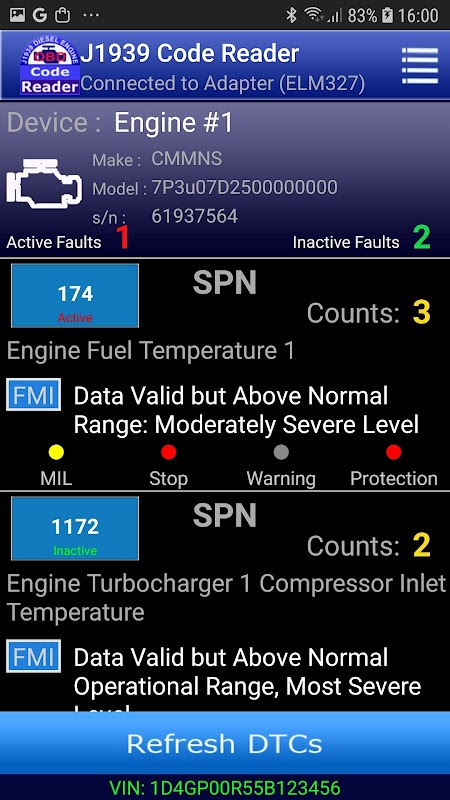

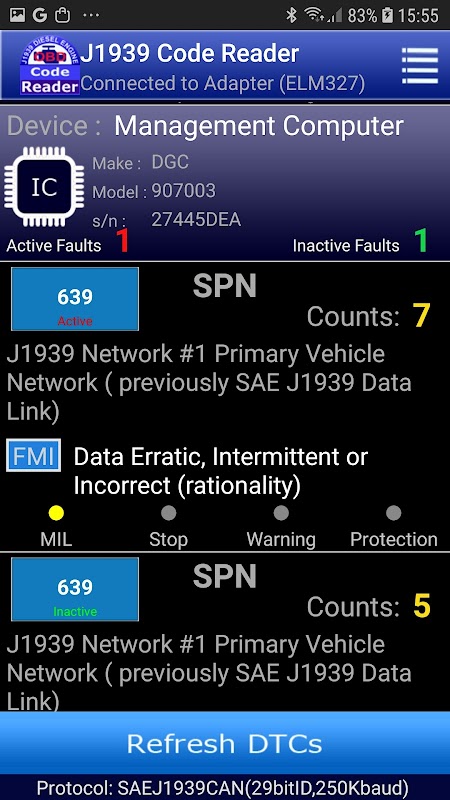

* อ่าน/ล้างรหัสข้อผิดพลาด (DTC) ที่ใช้งานอยู่ (หรือที่เคยใช้งาน)

* ดูข้อมูลเซ็นเซอร์เครื่องยนต์แบบเรียลไทม์บางส่วน

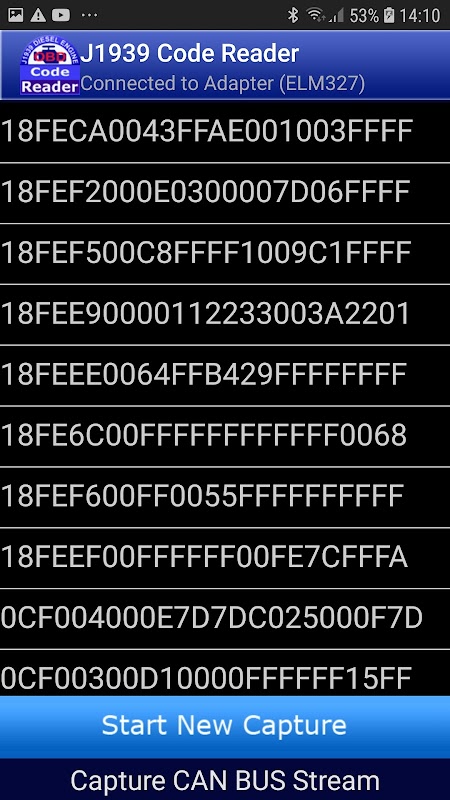

* บันทึกสตรีม CAN bus แบบเรียลไทม์และสร้างภาพสแนปช็อตสำหรับสตรีม หลังจากสร้างสแนปช็อตแล้ว ข้อมูลแต่ละแถว (เฟรม) ในสแนปช็อตสามารถค้นหาได้โดยการคลิกที่แถวข้อมูลนั้น

* ฟังก์ชันค้นหา PGN/SPN: ใช้ฐานข้อมูล SQLite ที่มี PGN (หมายเลขกลุ่มพารามิเตอร์) และ SPN (หมายเลขพารามิเตอร์ที่ต้องสงสัย) มาตรฐาน SAE มากกว่า 3000 รายการ

* จัดเก็บข้อมูลรหัสข้อผิดพลาดล่าสุดเพื่อใช้ในภายหลัง (ดู)

* หน่วยวัด: รองรับ 4 ระบบหน่วย - เมตริก สหรัฐอเมริกา อิมพีเรียล และละตินอเมริกา

* * รองรับรถบรรทุกคลาส 5-8 ที่ผลิตตั้งแต่ปี 2004 เป็นต้นไป

วิธีใช้งาน:

เมื่อคุณเชื่อมต่ออะแดปเตอร์บลูทูธ ELM327 เข้ากับพอร์ตเชื่อมต่อข้อมูลของรถยนต์ผ่านสายอะแดปเตอร์และสวิตช์กุญแจเปิดอยู่ คุณสามารถเชื่อมต่อกับคอมพิวเตอร์ระบบของรถยนต์ได้โดยการดึงเมนูตัวเลือกและเลือกรายการ "เชื่อมต่อกับอะแดปเตอร์ ELM327" หน้าต่างโต้ตอบจะปรากฏขึ้นและแสดงรายการอุปกรณ์ที่จับคู่ (หนึ่งอุปกรณ์ขึ้นไปในรายการ) แต่ละอุปกรณ์ที่จับคู่จะมีข้อมูลสองอย่างดังต่อไปนี้:

ชื่อของอุปกรณ์บลูทูธที่จับคู่ (ตัวอย่างเช่น: obdII)

ที่อยู่สูงสุด (ตัวอย่างเช่น: 77:A6:43:E4:67:F2)

ที่อยู่สูงสุดใช้เพื่อแยกแยะอะแดปเตอร์บลูทูธสองตัวขึ้นไปที่มีชื่อเดียวกัน

คุณต้องเลือกอุปกรณ์บลูทูธ ELM327 ของคุณโดยเลือกชื่อที่ถูกต้อง (หรือที่อยู่สูงสุด) ในรายการและคลิกที่รายการ จากนั้นแอปจะเริ่มกระบวนการเชื่อมต่อภายใต้โปรโตคอล J1939

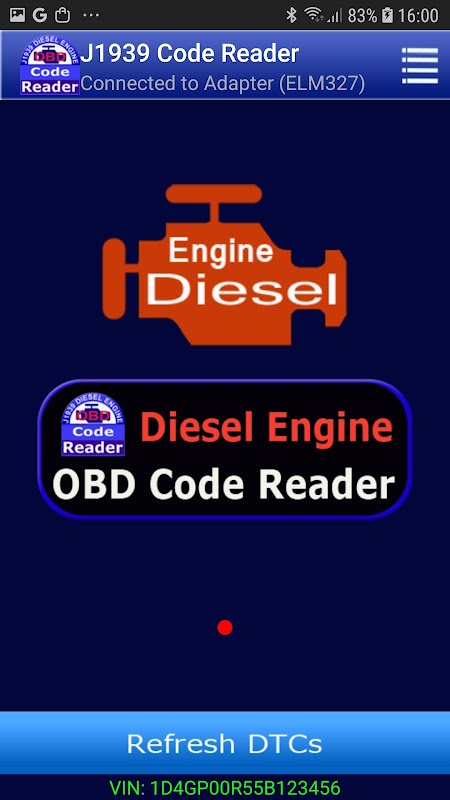

หากกระบวนการเสร็จสมบูรณ์อย่างถูกต้อง ข้อความแจ้งเตือน "เชื่อมต่อกับอะแดปเตอร์ (ELM327)" จะปรากฏบนแถบสถานะ

หากกระบวนการล้มเหลว คุณสามารถลองใหม่อีกครั้ง (เราถือว่าอะแดปเตอร์บลูทูธ OBD-II ทำงานได้ดี)

เมื่อคุณใช้เฉพาะฟังก์ชันค้นหา คุณไม่จำเป็นต้องทำตามขั้นตอนการเชื่อมต่อข้างต้น

ตอนนี้คุณพร้อมที่จะใช้ฟังก์ชันทั้งหมดของแอปแล้ว เช่น การอ่านรหัสข้อผิดพลาดหรือล้างรหัสหากจำเป็น การค้นหา PGN หรือการดูข้อมูลเครื่องยนต์แบบเรียลไทม์ ...

หมายเหตุ:

รหัสข้อผิดพลาดหนึ่งรหัสในมาตรฐาน J1939 ประกอบด้วยฟิลด์อิสระสี่ (4) ฟิลด์ดังต่อไปนี้:

คำอธิบายฟิลด์, ตัวย่อ, ความกว้างของฟิลด์ (บิต), ช่วง

1.หมายเลขพารามิเตอร์ที่น่าสงสัย (SPN) 19 (0-524288)

2.ตัวระบุโหมดความล้มเหลว FMI 5 (0-31)

3.จำนวนครั้งที่เกิดขึ้น OC 7 (0-127)

4.วิธีการแปลง SPN CM 1 (0-1)

การคำนวณค่า SPN =

(data[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*scale + offset

โดยที่

data[0] ...data[3] คือข้อมูล 4 ไบต์ของ SPN ที่ส่งคืน

ใช้ข้อมูลนี้และคำแนะนำในการค้นหาเพื่อกำหนดส่วนประกอบการคำนวณ SPN เช่น:

- ความยาวข้อมูล (เป็นบิต)

- ตำแหน่งไบต์เริ่มต้น

- บิตเริ่มต้น 1 (ในไบต์เริ่มต้น)

- บิตเริ่มต้น 2 (ในไบต์สุดท้าย)

- สเกล

- ออฟเซ็ต

- หน่วยวัด
