J1939 OBD Code Reader

Version 1.3.2

Lecteur de code J1939

Pour appareils mobiles et tablettes Android

Prérequis :

1. Le véhicule doit être compatible CAN J1939 pour utiliser l’application.

2. Un adaptateur Bluetooth ELM327 ou compatible est nécessaire.

3. La plupart des camions en Amérique du Nord utilisent le connecteur Deutsch à 9 broches ; un adaptateur (OBDII femelle 16 broches vers SAE J1939 Deutsch 9 broches) est donc requis. D’autres camions, comme les Volvo ou les Mack (modèles 2013 et plus récents), utilisent le connecteur OBDII J1962 standard à 16 broches et n’ont donc pas besoin d’adaptateur.

4. Le Bluetooth de l’appareil (téléphone ou tablette) doit être activé et appairé avec l’adaptateur Bluetooth ELM327.

5. Système d’exploitation Android version 4.03 ou ultérieure.

Cette solution est économique. Avec un simple adaptateur Bluetooth ELM327 bon marché et un câble adaptateur (OBDII 16 broches vers J1939 9 broches allemand), vous disposez du matériel nécessaire pour connecter votre appareil Android au port de diagnostic du véhicule. Ce matériel est disponible en ligne sur des sites comme Amazon, eBay et autres.

Fonctionnalités :

* Protocole de communication OBDII : SAE J1939 CAN 29 bits/250 kbps

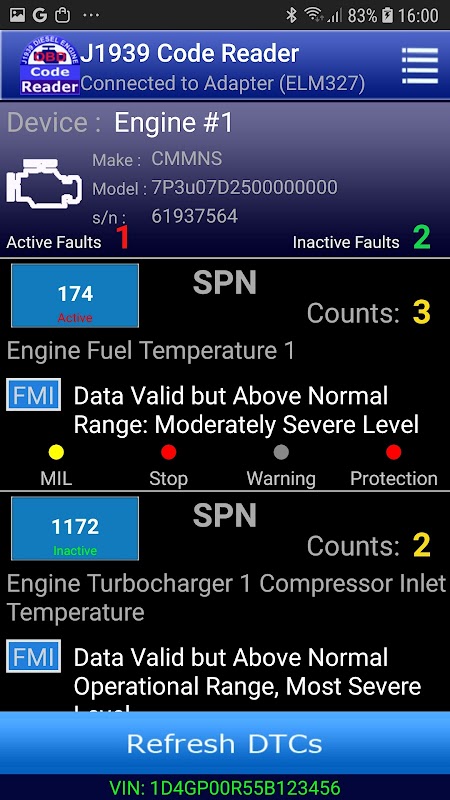

* Lecture/effacement des codes défauts (DTC) publics actifs (ou précédemment actifs)

* Affichage en temps réel de certaines données des capteurs moteur

* Capture du flux CAN en direct et création d'instantanés. Après la création d'un instantané, chaque ligne de données (trame) peut être consultée en cliquant dessus.

* Fonction de recherche PGN/SPN : Utilise une base de données SQLite contenant plus de 3 000 PGN (numéros de groupe de paramètres) et SPN (numéros de paramètres suspects) SAE standard.

* Stocke les dernières données de code d'erreur pour une utilisation ultérieure (affichage).

* Unités de mesure : Prend en charge 4 systèmes d'unités : métrique, américain, impérial et latino-américain. * Compatible avec les camions de classe 5 à 8 fabriqués à partir de 2004

Mode d'emploi :

Une fois l'adaptateur Bluetooth ELM327 connecté au port de liaison de données du véhicule à l'aide du câble adaptateur et le contact mis, vous pouvez vous connecter à l'ordinateur de bord en déroulant le menu d'options et en sélectionnant « Se connecter à l'adaptateur ELM327 ». Une fenêtre de dialogue s'affiche alors, présentant la liste des appareils appariés (un ou plusieurs appareils). Chaque appareil apparié possède deux informations :

Nom de l'appareil Bluetooth apparié (par exemple : obdII)

Adresse maximale (par exemple : 77:A6:43:E4:67:F2)

L'adresse maximale permet de distinguer plusieurs adaptateurs Bluetooth portant le même nom.

Sélectionnez votre appareil Bluetooth ELM327 en saisissant son nom (ou son adresse maximale) dans la liste, puis cliquez dessus. L'application lance alors la connexion via le protocole J1939.

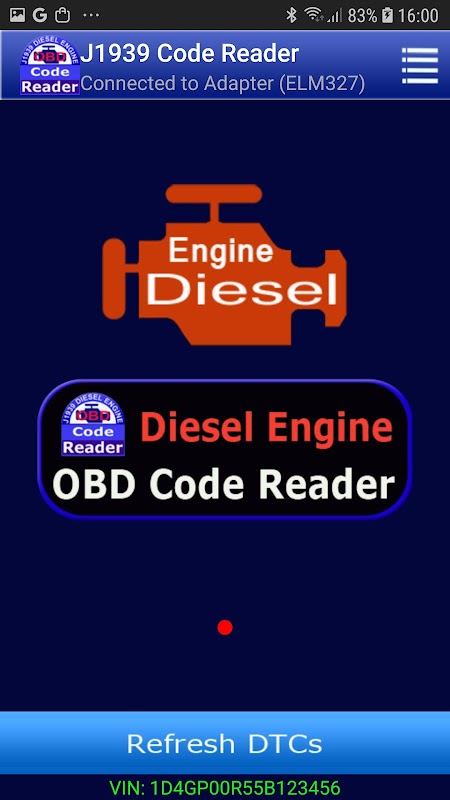

Si le processus s'est terminé avec succès, la notification « Connecté à l'adaptateur (ELM327) » s'affichera dans la barre d'état.

Si la procédure a échoué, vous pouvez la réessayer (nous supposons que l'adaptateur OBD-II Bluetooth fonctionne correctement).

Lorsque vous utilisez uniquement la fonction de recherche, l'étape de connexion ci-dessus n'est pas nécessaire.

Vous pouvez maintenant utiliser toutes les fonctions de l'application, comme la lecture et l'effacement des codes d'erreur, la recherche de PGN ou l'affichage des données moteur en temps réel.

Remarque :

Un code d'erreur selon la norme J1939 est composé de quatre (4) champs indépendants :

Description du champ, Abréviation, Largeur du champ (bits), Plage

1. Numéro du paramètre suspect (SPN) : 19 (0-524288)

2. Identifiant du mode de défaillance (FMI) : 5 (0-31)

3. Nombre d'occurrences (OC) : 7 (0-127)

4. Méthode de conversion du SPN (CM) : 1 (0-1)

Calcul des valeurs SPN :

(data[3]*16777216.0 + (data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*échelle + décalage

Où

data[0] ...data[3] représentent les 4 octets de données du SPN renvoyé.

Ces données servent de guide pour déterminer le SPN en calculant les éléments suivants :

- longueur des données (en bits)

- position de l'octet de début

- bit de début 1 (dans l'octet de début)

- bit de début 2 (dans l'octet de fin)

- échelle

- décalage

- unité de mesure
