J1939 OBD Code Reader

CHINH LUONG QUOC

Jul 9, 2025

Everyone
5.0
Android OS

O J1939 OBD Code Reader

Narzędzie do samochodów ciężarowych, autobusów i innego sprzętu, wykorzystuje J1939 CAN Standard.

Wersja 1.3.0

Czytnik kodów J1939

Dla telefonów komórkowych i tabletów z systemem Android

Wymagania:

1. Pojazd musi być zgodny ze standardem J1939 CAN, aby można było korzystać z aplikacji.

2. Adapter Bluetooth ELM327 lub kompatybilny.

3. Większość ciężarówek w Ameryce Północnej korzysta z 9-pinowego złącza Deutsch, dlatego potrzebują adaptera kablowego (16-pinowe złącze żeńskie OBDII na 9-pinowe złącze SAE J1939 Deutsch). Inne ciężarówki, takie jak ciężarówki Volvo lub Mack (od 2013 roku i nowsze), korzystają ze standardowego 16-pinowego złącza OBDII J1962, więc nie potrzebują adaptera kablowego.

4. Urządzenie Bluetooth w telefonie (tablecie) musi być włączone i sparowane z adapterem Bluetooth ELM327.

5. System operacyjny Android w wersji 4.03 lub nowszej.

To ekonomiczne rozwiązanie. Wystarczy niedrogi adapter Bluetooth ELM327 i kabel przejściowy (OBDII 16 pinów do J1939 9 pinów w języku niemieckim), aby uzyskać kompletny sprzęt do połączenia urządzenia z Androidem z portem transmisji danych pojazdu. Sprzęt ten można znaleźć online na stronach Amazon, eBay i innych.

Funkcje:

* Protokół komunikacyjny OBDII: SAE J1939 CAN 29 bitów/250 kb

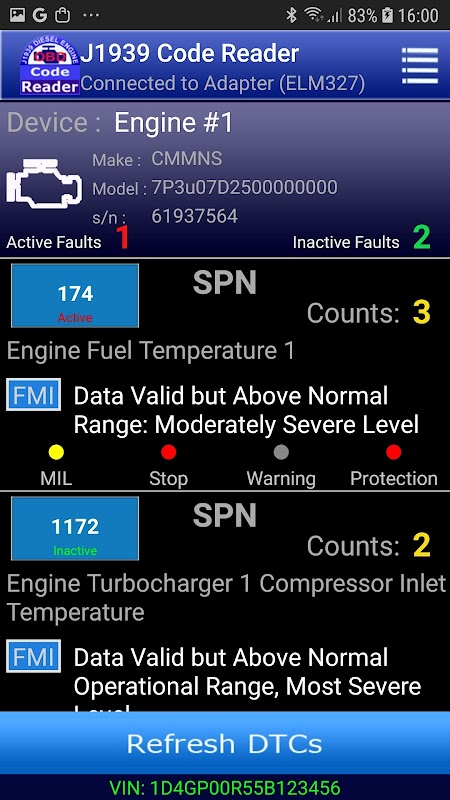

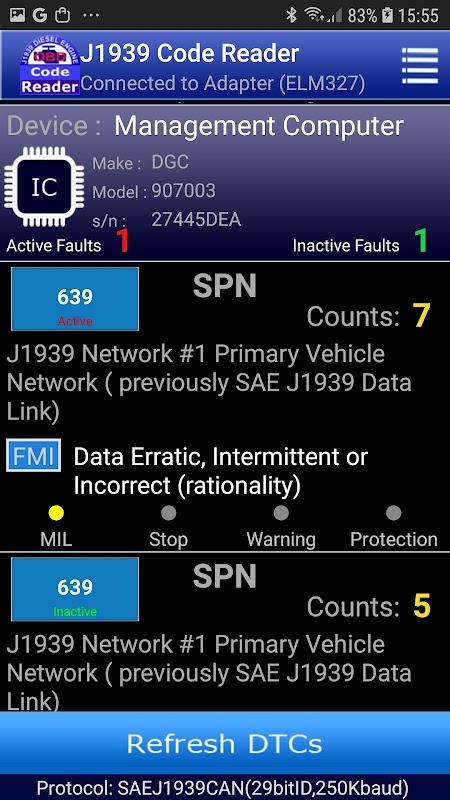

* Odczyt/kasowanie publicznych aktywnych (lub wcześniej aktywnych) kodów błędów (DTC)

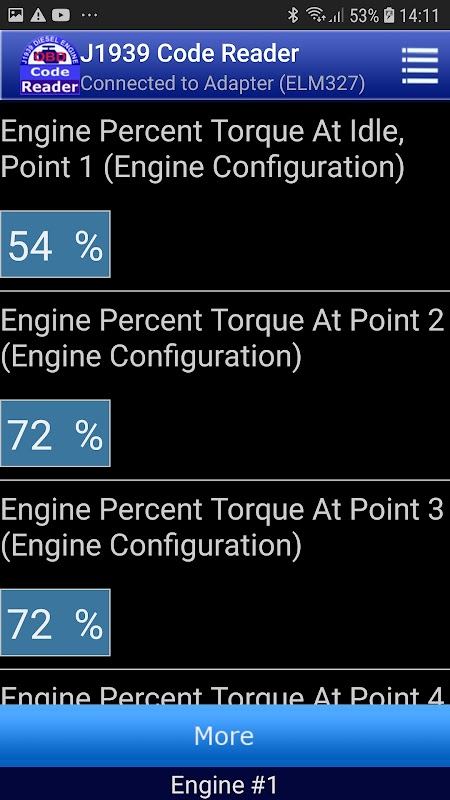

* Podgląd danych z czujników silnika na żywo

* Rejestracja na żywo sygnału magistrali CAN i tworzenie jego migawek. Po utworzeniu migawki każdy wiersz danych (ramkę) w migawce można wyszukać, klikając wiersz danych.

* Funkcja wyszukiwania PGN/SPN: Wykorzystuje bazę danych SQLite zawierającą ponad 3000 standardowych numerów SAE PGN (numer grupy parametrów) i SPN (numer podejrzanego parametru).

* Przechowuje dane ostatniego kodu błędu do późniejszego wykorzystania (Widok).

* Jednostka miary: Obsługuje 4 systemy jednostek: metryczny, amerykański, imperialny i Ameryki Łacińskiej. * Obsługuje ciężarówki klasy 5-8 wyprodukowane od 2004 roku.

Sposób użycia:

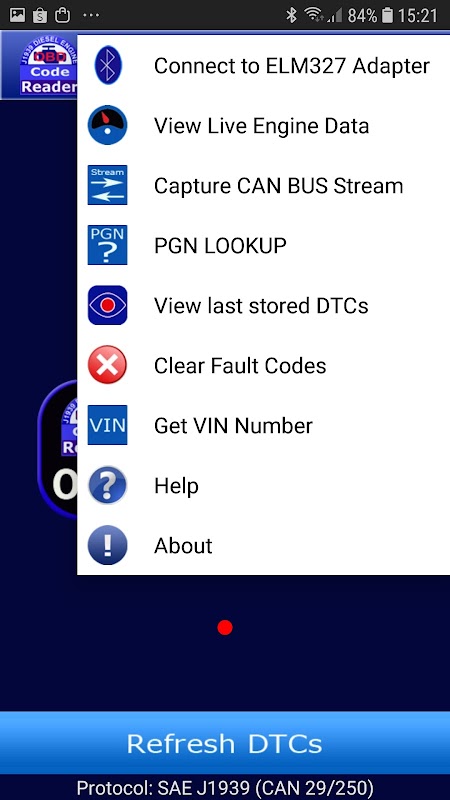

Po podłączeniu adaptera Bluetooth ELM327 do portu transmisji danych pojazdu za pomocą kabla adaptera i włączeniu zapłonu, można połączyć się z komputerem pokładowym pojazdu, rozwijając menu opcji i wybierając pozycję „Połącz z adapterem ELM327”. Pojawi się okno dialogowe z listą sparowanych urządzeń (jedno lub więcej urządzeń na liście). Każde sparowane urządzenie zawiera następujące informacje:

Nazwa sparowanego urządzenia Bluetooth (na przykład: OBDII)

Maksymalny adres (na przykład: 77:A6:43:E4:67:F2)

Maksymalny adres służy do rozróżnienia dwóch lub więcej adapterów Bluetooth o tej samej nazwie.

Musisz wybrać urządzenie Bluetooth ELM327, wybierając jego prawidłową nazwę (lub maksymalny adres) z listy i klikając pozycję. Następnie aplikacja rozpocznie proces łączenia zgodnie z protokołem J1939.

Jeśli proces zakończy się pomyślnie, na pasku stanu pojawi się powiadomienie „Połączono z adapterem (ELM327)”.

Jeśli proces się nie powiódł, możesz spróbować kilka razy (zakładamy, że adapter Bluetooth OBD-II działa prawidłowo).

Jeśli korzystasz tylko z funkcji wyszukiwania, powyższy krok połączenia nie jest potrzebny.

Teraz możesz korzystać ze wszystkich funkcji aplikacji, takich jak odczyt kodów błędów lub ich kasowanie w razie potrzeby, wyszukiwanie PGN-ów lub podgląd danych z silnika na żywo...

Uwaga:

Jeden kod błędu w standardzie J1939 składa się z czterech (4) niezależnych pól, jak poniżej:

Opis pola, Skrót, Szerokość pola (bity), Zakres

1. Numer podejrzanego parametru (SPN) 19 (0-524288)

2. Identyfikator trybu awarii FMI 5 (0-31)

3. Liczba wystąpień OC 7 (0-127)

4. Metoda konwersji SPN CM 1 (0-1)

Obliczanie wartości SPN =

(data[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*skala + przesunięcie

Gdzie

data[0] ...data[3] to 4-bajtowe dane zwróconej nazwy SPN

Używając tych danych i przewodnika w wyszukiwaniu, określ składniki obliczające nazwę SPN, takie jak:
