Tentang J1939 OBD Code Reader

Alat untuk Truk, Bus dan Peralatan Lainnya, menggunakan J1939 BISA BUS Standard.

Versi 1.3.1

Pembaca Kode J1939

Untuk Ponsel dan Tablet Android

Persyaratan:

1. Kendaraan harus sesuai dengan standar CAN J1939 untuk menggunakan aplikasi ini

2. Adaptor Bluetooth ELM327 atau yang kompatibel

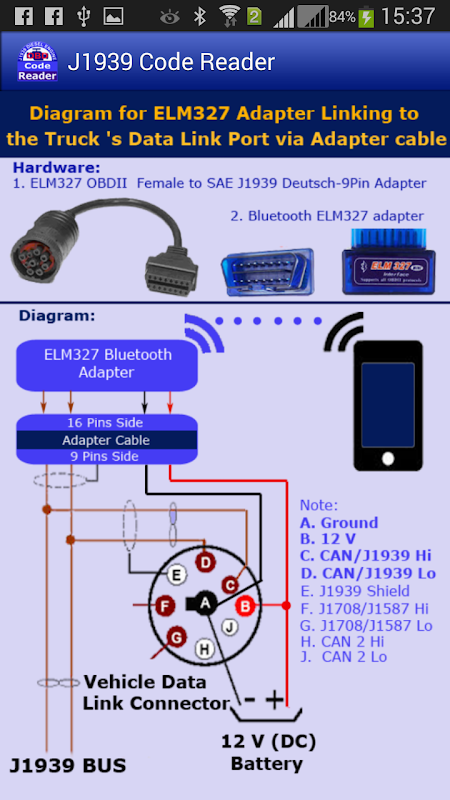

3. Sebagian besar truk di Amerika Utara menggunakan konektor Deutsch 9-pin, sehingga memerlukan adaptor kabel (OBDII Female 16 pin ke SAE J1939 Deutsch 9 pin). Truk lain seperti truk Volvo atau truk Mack (untuk tahun 2013 dan yang lebih baru) menggunakan konektor OBDII J1962 16-pin standar sehingga tidak memerlukan kabel adaptor.

4. Perangkat Bluetooth pada ponsel (Tablet) harus diaktifkan dan dipasangkan dengan adaptor Bluetooth ELM327 (adaptor ELM327)

5. Sistem Operasi Android versi 4.03 atau yang lebih baru

Ini adalah solusi yang hemat biaya. Hanya dengan adaptor Bluetooth ELM327 murah dan kabel adaptor (OBDII 16 Pin ke J1939 9 Pin Jerman), Anda sudah memiliki perangkat keras lengkap untuk menghubungkan perangkat Android Anda dengan port tautan data kendaraan. Perangkat keras ini dapat ditemukan secara online di situs Amazon, eBay, atau tempat lain.

Fitur:

* Protokol komunikasi OBDII: SAE J1939 CAN 29bit/250kb

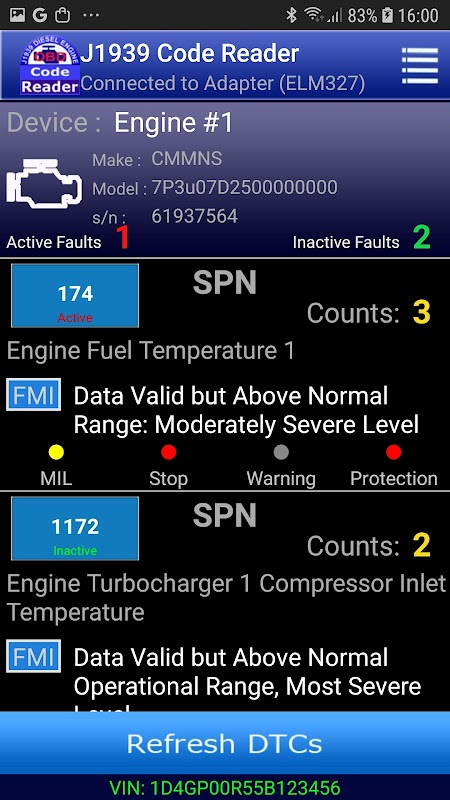

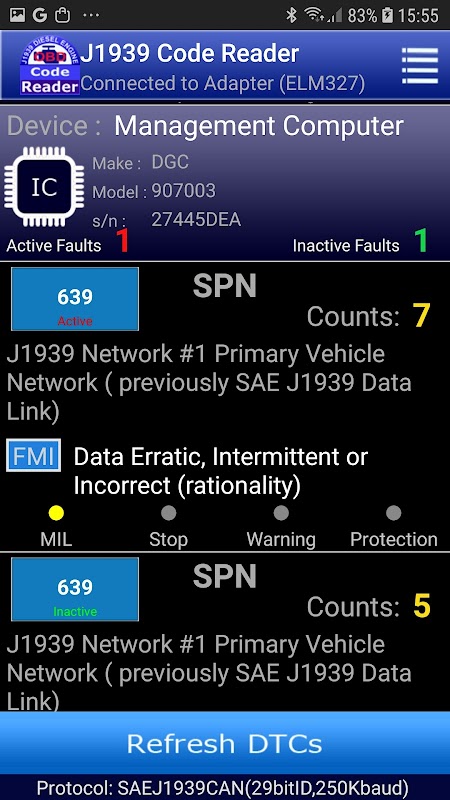

* Membaca/Menghapus kode kesalahan (DTC) publik yang aktif (atau sebelumnya aktif)

* Melihat beberapa data langsung sensor mesin

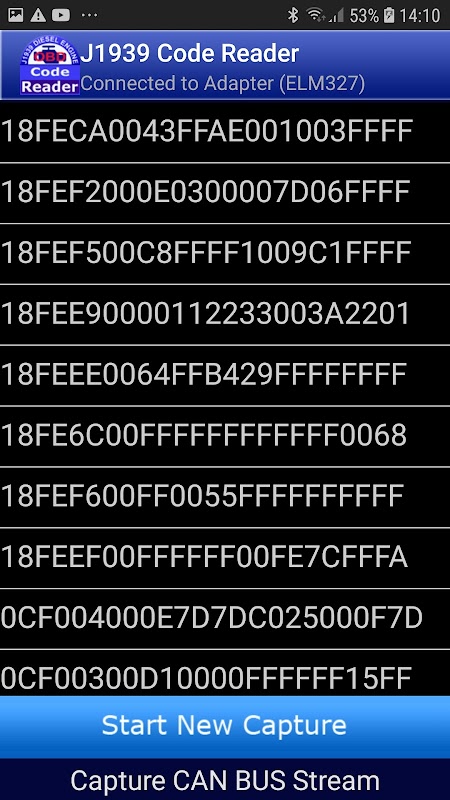

* Menangkap aliran bus CAN langsung dan membuat cuplikan untuk aliran tersebut. Setelah snapshot dibuat, setiap baris data (frame) dalam snapshot dapat dicari dengan mengklik baris data tersebut.

* Fungsi Pencarian PGN/SPN: Menggunakan basis data SQLite dengan jumlah lebih dari 3000 PGN (Parameter Group Number) dan SPN (Suspect Parameter Number) standar SAE.

* Menyimpan data kode kesalahan terakhir untuk digunakan nanti (Lihat).

* Satuan Ukur: Mendukung 4 Sistem Satuan - Metrik, AS, Imperial, Amerika Latin.

* Mendukung truk kelas 5-8 yang diproduksi mulai tahun 2004

Cara penggunaan:

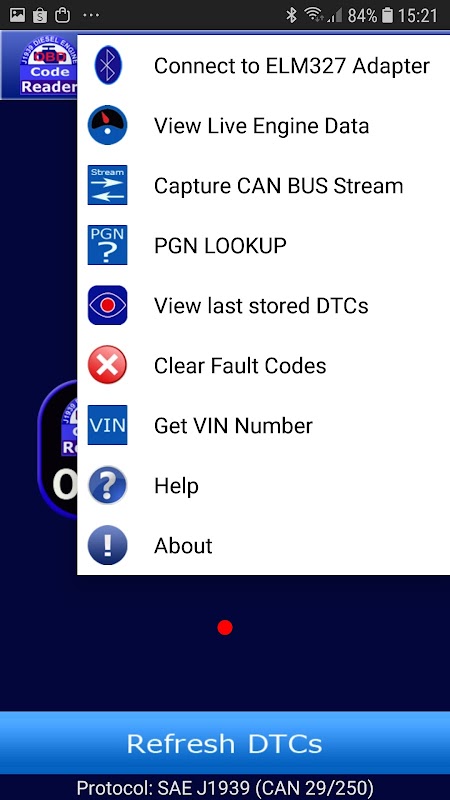

Setelah adaptor Bluetooth ELM327 terhubung ke port data link kendaraan melalui kabel adaptor dan sakelar pengapian dalam posisi ON, Anda dapat terhubung ke komputer sistem kendaraan dengan menarik menu opsi dan memilih item "Hubungkan ke Adaptor ELM327", jendela dialog akan muncul dan menampilkan daftar perangkat yang terpasang (satu atau lebih perangkat dalam daftar), setiap perangkat yang terpasang memiliki dua informasi sebagai berikut:

Nama perangkat Bluetooth yang terpasang (misalnya: obdII)

Alamat maksimum (misalnya: 77:A6:43:E4:67:F2)

Alamat maksimum digunakan untuk membedakan dua atau lebih adaptor Bluetooth dengan nama yang sama.

Anda harus memilih perangkat Bluetooth ELM327 Anda dengan memilih nama yang benar (atau alamat maksimumnya) dalam daftar dan klik item tersebut, kemudian aplikasi akan memulai proses koneksi menggunakan protokol J1939.

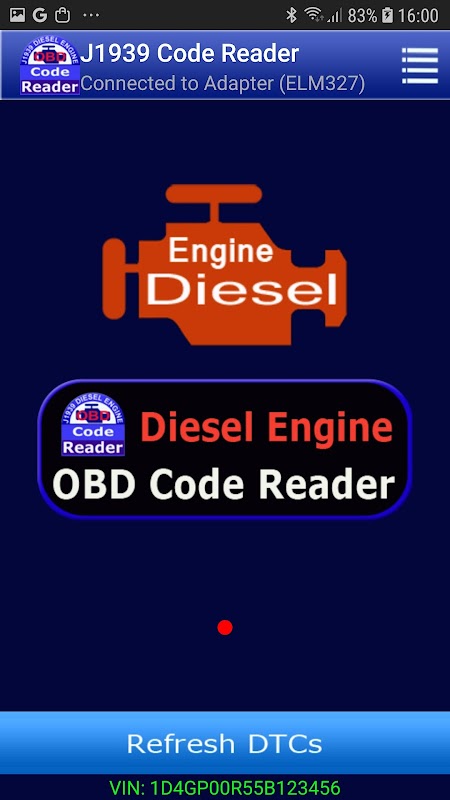

Jika proses berhasil diselesaikan, notifikasi "Terhubung ke Adaptor (ELM327)" akan muncul di bilah status.

Jika proses gagal, Anda dapat mencobanya beberapa kali (kami berasumsi bahwa adaptor OBD-II Bluetooth berfungsi dengan baik)

Jika Anda hanya menggunakan fungsi pencarian, Anda tidak memerlukan langkah koneksi di atas

Sekarang Anda siap menggunakan semua fungsi Aplikasi seperti membaca kode kesalahan atau menghapusnya jika perlu, mencari PGN atau melihat data langsung mesin ...

Catatan:

Satu Kode Kesalahan dalam standar J1939 terdiri dari empat (4) bidang independen sebagai berikut:

Deskripsi Bidang, Singkatan, Lebar Bidang (Bit), Rentang

1. Nomor Parameter yang Diduga (SPN) 19 (0-524288)

2. Pengidentifikasi Mode Kegagalan FMI 5 (0-31)

3. Jumlah Kejadian OC 7 (0-127)

4. Metode Konversi SPN CM 1 (0-1)

Menghitung nilai SPN =

(data[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*scale + offset

Di mana

data[0] ... data[3] adalah 4 byte data SPN yang dikembalikan

menggunakan data ini dan panduan dalam pencarian untuk menentukan komponen perhitungan SPN seperti:
