J1939 OBD Code Reader

Version 1.3.1

J1939-Code-Lesegerät

Für Android-Smartphones und -Tablets

Voraussetzungen:

1. Das Fahrzeug muss J1939-CAN-kompatibel sein, um die App nutzen zu können.

2. Ein Bluetooth-Adapter (ELM327 oder kompatibel).

3. Die meisten Lkw in Nordamerika verwenden den 9-poligen Deutsch-Stecker und benötigen daher einen Kabeladapter (OBDII-Buchse, 16-polig, auf SAE J1939 Deutsch, 9-polig). Andere Lkw, wie z. B. Volvo- oder Mack-Lkw (ab Baujahr 2013), verwenden den normalen OBDII-J1939-Stecker (16-polig) und benötigen daher keinen Adapter.

4. Bluetooth muss auf dem Smartphone (Tablet) aktiviert und mit dem Bluetooth-Adapter (ELM327) gekoppelt sein.

5. Android-Betriebssystem ab Version 4.03.

Dies ist eine kostengünstige Lösung. Mit einem günstigen Bluetooth-ELM327-Adapter und einem Adapterkabel (OBDII 16-polig auf J1939 9-polig) verfügen Sie bereits über die komplette Hardware, um Ihr Android-Gerät mit dem Datenlink-Anschluss Ihres Fahrzeugs zu verbinden. Diese Hardware ist online bei Amazon, eBay und anderen Anbietern erhältlich.

Funktionen:

* OBDII-Kommunikationsprotokoll: SAE J1939 CAN 29 Bit/250 kb

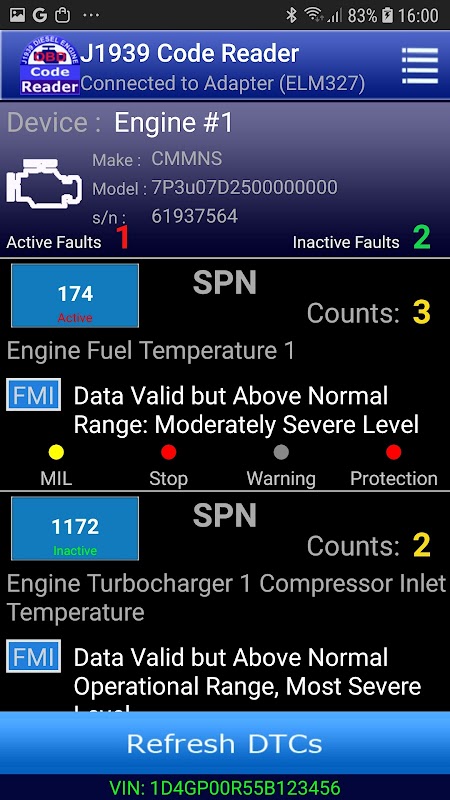

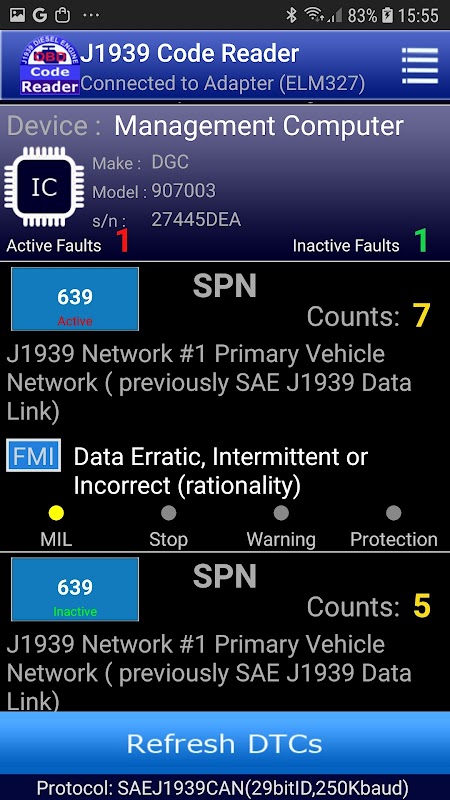

* Lesen/Löschen von öffentlichen, aktiven (oder zuvor aktiven) Fehlercodes (DTCs)

* Anzeige von Live-Daten einiger Motorensensoren

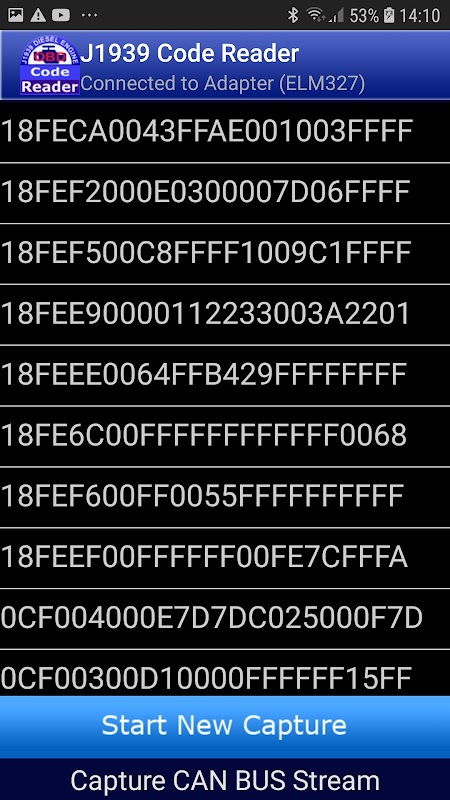

* Aufzeichnung des CAN-Bus-Datenstroms und Erstellung von Snapshots Nach der Erstellung eines Snapshots kann jede Datenzeile (jedes Frame) im Snapshot durch Anklicken der Datenzeile aufgerufen werden.

* PGN/SPN-Lookup-Funktion: Nutzt eine SQLite-Datenbank mit über 3000 Standard-SAE-PGNs (Parameter Group Number) und SPNs (Suspect Parameter Number).

* Speichert die letzten Fehlercodedaten zur späteren Verwendung (Ansicht).

* Maßeinheit: Unterstützt 4 Einheitensysteme – metrisch, US-amerikanisch, imperial und lateinamerikanisch.

* Unterstützt Lkw der Klassen 5–8 ab Baujahr 2004

Anwendung:

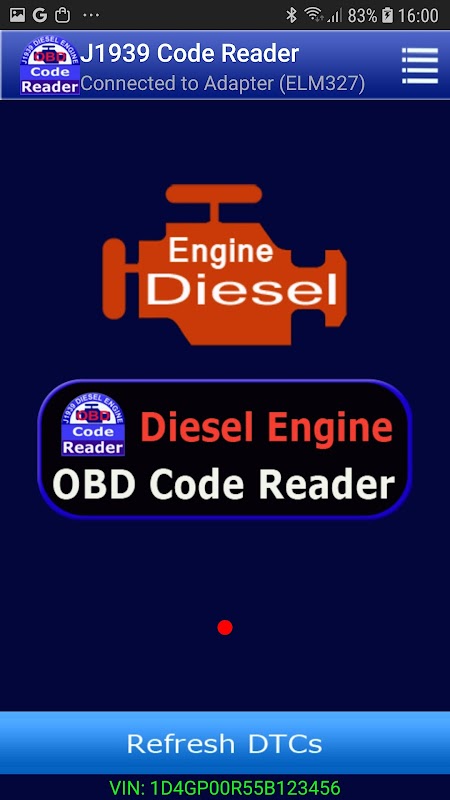

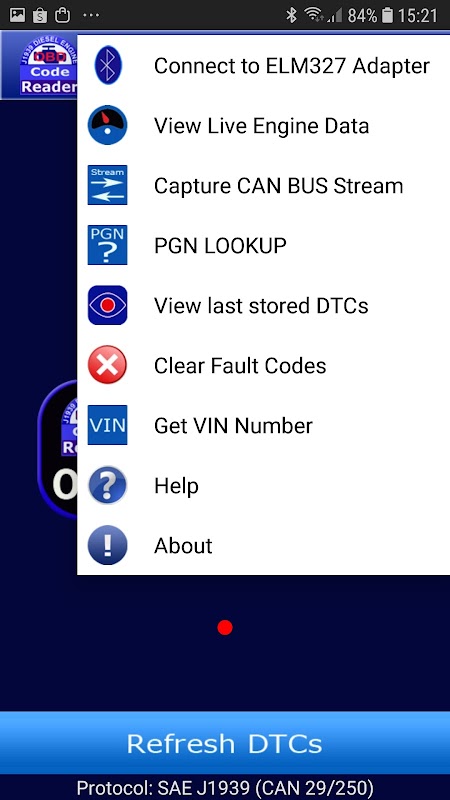

Sobald der Bluetooth-ELM327-Adapter über ein Adapterkabel mit dem Datenlink-Anschluss des Fahrzeugs verbunden und die Zündung eingeschaltet ist, können Sie die Verbindung zum Fahrzeugcomputer herstellen, indem Sie das Optionsmenü öffnen und „Mit ELM327-Adapter verbinden“ auswählen. Es öffnet sich ein Dialogfenster mit einer Liste der gekoppelten Geräte (ein oder mehrere Geräte). Jedes gekoppelte Gerät enthält folgende Informationen:

Name des gekoppelten Bluetooth-Geräts (z. B. obdII)

Maximale Adresse (z. B. 77:A6:43:E4:67:F2)

Die maximale Adresse dient zur Unterscheidung von Bluetooth-Adaptern mit demselben Namen.

Wählen Sie Ihr Bluetooth-ELM327-Gerät aus, indem Sie den korrekten Namen (oder die maximale Adresse) in der Liste auswählen und darauf klicken. Die App startet dann den Verbindungsaufbau gemäß J1939-Protokoll.

Wenn der Vorgang erfolgreich abgeschlossen wurde, erscheint die Benachrichtigung „Mit Adapter (ELM327) verbunden“ in der Statusleiste.

Falls der Vorgang fehlschlägt, können Sie ihn mehrmals wiederholen (wir gehen davon aus, dass der Bluetooth-OBD-II-Adapter einwandfrei funktioniert).

Wenn Sie nur die Suchfunktion nutzen, ist der oben beschriebene Verbindungsschritt nicht erforderlich.

Nun können Sie alle Funktionen der App nutzen, z. B. Fehlercodes auslesen oder bei Bedarf löschen, PGNs suchen oder Motordaten in Echtzeit anzeigen.

Hinweis: Ein Fehlercode nach J1939-Standard besteht aus vier (4) unabhängigen Feldern:

Feldbezeichnung, Abkürzung, Feldbreite (Bits), Bereich

1. Verdächtige Parameternummer (SPN) 19 (0–524288)

2. Fehlermodus-Kennung FMI 5 (0–31)

3. Häufigkeit OC 7 (0–127)

4. SPN-Konvertierungsmethode CM 1 (0–1)

SPN-Werte berechnen =

(data[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*scale + offset

Wobei

data[0] ... data[3] die 4 Byte Daten des zurückgegebenen SPN sind.

Anhand dieser Daten und der Suchfunktion wird der SPN bestimmt. Dabei werden folgende Komponenten berechnet:

- Datenlänge (in Bit)

- Startbyte-Position

- Startbit 1 (im Startbyte)

- Startbit 2 (im Endbyte)

- Skalierung

- Offset

- Maßeinheit
