J1939 OBD Code Reader

Versione 1.3.2

Lettore di codici J1939

Per dispositivi mobili e tablet Android

Requisiti:

1. Il veicolo deve essere conforme allo standard CAN J1939 per poter utilizzare l'app.

2. Un adattatore Bluetooth ELM327 o compatibile.

3. La maggior parte dei camion in Nord America utilizza il connettore Deutsch a 9 pin, quindi è necessario un cavo adattatore (da OBDII femmina a 16 pin a SAE J1939 Deutsch a 9 pin). Altri camion, come quelli Volvo o Mack (dal 2013 in poi), utilizzano il normale connettore OBDII J1962 a 16 pin, quindi non necessitano di un cavo adattatore.

4. Il dispositivo Bluetooth sul telefono (tablet) deve essere abilitato e associato all'adattatore Bluetooth ELM327.

5. Sistema operativo Android dalla versione 4.03 in poi.

Questa è la soluzione più conveniente. Con un semplice adattatore Bluetooth ELM327 e un cavo adattatore (da OBDII 16 pin a J1939 9 pin tedesco) avrete già tutto l'hardware necessario per collegare il vostro dispositivo Android alla porta di collegamento dati del veicolo. Questi componenti sono reperibili online su Amazon, eBay o altri siti.

Caratteristiche:

* Protocollo di comunicazione OBDII: SAE J1939 CAN 29 bit/250 kbps

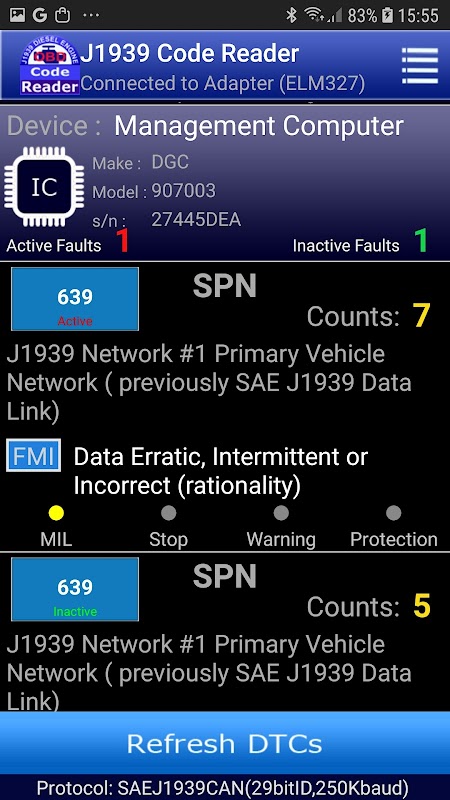

* Lettura/cancellazione dei codici di errore (DTC) pubblici attivi (o precedentemente attivi)

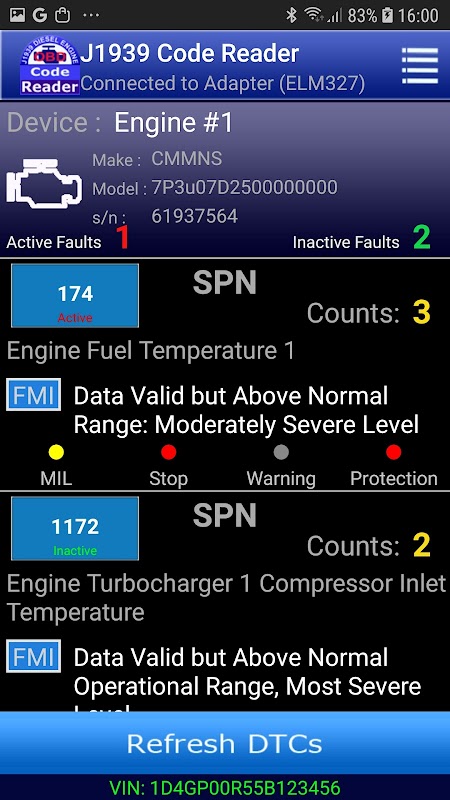

* Visualizzazione di alcuni dati in tempo reale dei sensori del motore

* Acquisizione del flusso CAN bus in tempo reale e creazione di snapshot del flusso. Dopo aver creato lo snapshot, ogni riga di dati (frame) nello snapshot può essere consultata facendo clic sulla riga stessa.

* Funzione di ricerca PGN/SPN: utilizza un database SQLite con oltre 3000 PGN (Parameter Group Number) e SPN (Suspect Parameter Number) standard SAE.

* Memorizza i dati dell'ultimo codice di errore per un utilizzo successivo (Visualizzazione).

* Unità di misura: supporta 4 sistemi di unità: metrico, statunitense, imperiale e latinoamericano.

* * Compatibile con autocarri di classe 5-8 prodotti a partire dal 2004

Come si usa:

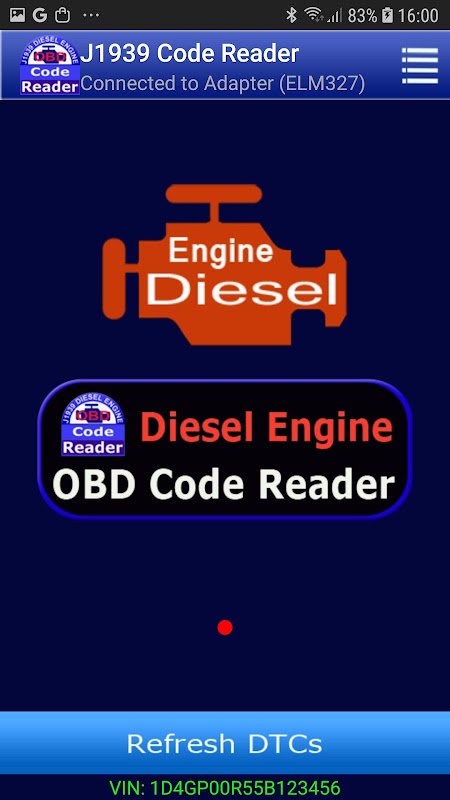

Una volta collegato l'adattatore Bluetooth ELM327 alla porta di collegamento dati del veicolo tramite il cavo adattatore e acceso il quadro, è possibile connettersi al computer di bordo aprendo il menu a tendina e selezionando la voce "Connetti all'adattatore ELM327". Si aprirà una finestra di dialogo con un elenco di dispositivi associati (uno o più dispositivi nell'elenco). Ogni dispositivo associato presenta due informazioni:

Nome del dispositivo Bluetooth associato (ad esempio: obdII)

Indirizzo massimo (ad esempio: 77:A6:43:E4:67:F2)

L'indirizzo massimo viene utilizzato per distinguere due o più adattatori Bluetooth con lo stesso nome.

È necessario selezionare il dispositivo Bluetooth ELM327 desiderato, scegliendo il nome corretto (o l'indirizzo massimo) dall'elenco e cliccando sulla voce corrispondente. L'applicazione avvierà quindi il processo di connessione tramite protocollo J1939.

Se il processo si è concluso correttamente, nella barra di stato verrà visualizzata la notifica "Connesso all'adattatore (ELM327)".

Se la procedura non è andata a buon fine, è possibile riprovare più volte (si presume che l'adattatore Bluetooth OBD-II funzioni correttamente).

Quando si utilizza solo la funzione di ricerca, non è necessario il passaggio di connessione sopra descritto.

Ora è possibile utilizzare tutte le funzioni dell'app, come la lettura o la cancellazione dei codici di errore, la ricerca dei PGN o la visualizzazione dei dati del motore in tempo reale...

Nota:

Un codice di errore nello standard J1939 è composto da quattro (4) campi indipendenti, come segue:

Descrizione del campo, Abbreviazione, Larghezza del campo (bit), Intervallo

1. Numero del parametro sospetto (SPN) 19 (0-524288)

2. Identificatore della modalità di guasto FMI 5 (0-31)

3. Conteggio occorrenze OC 7 (0-127)

4. Metodo di conversione SPN CM 1 (0-1)

Calcolo dei valori SPN =

(data[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*scala + offset

Dove

data[0] ...data[3] sono 4 byte di dati dell'SPN restituito.

Utilizzando questi dati e la guida nella ricerca, viene determinato l'SPN calcolando i seguenti componenti:

- lunghezza dei dati (in bit)

- posizione del byte iniziale

- bit iniziale 1 (nel byte iniziale)

- bit iniziale 2 (nel byte finale)

- scala

- offset

- unità di misura
