J1939 OBD Code Reader 정보

트럭, 버스 및 기타 장비를위한 도구, J1939 CAN 버스 표준을 사용합니다.

버전 1.3.1

J1939 코드 리더

안드로이드 모바일 및 태블릿용

요구 사항:

1. 앱을 사용하려면 차량이 J1939 CAN 규격을 준수해야 합니다.

2. ELM327 또는 호환 블루투스 어댑터

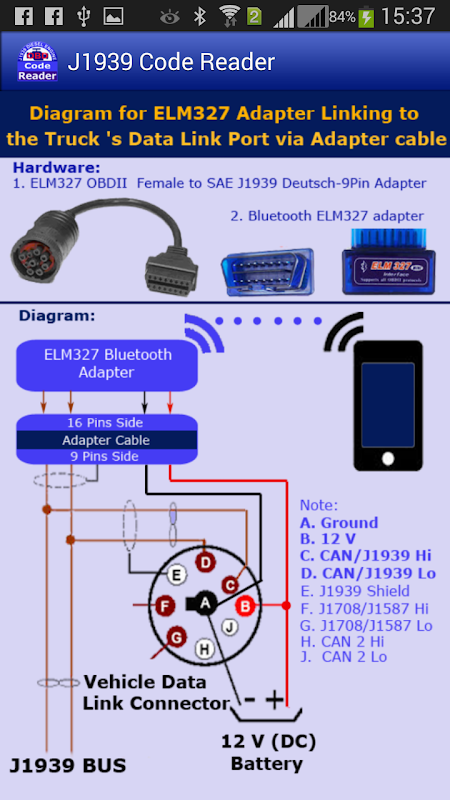

3. 북미 지역 대부분의 트럭은 9핀 Deutsch 커넥터를 사용하므로 OBDII 암 16핀-SAE J1939 Deutsch 9핀 어댑터 케이블이 필요합니다. 볼보 트럭이나 맥 트럭(2013년 이후 모델)과 같은 일부 트럭은 일반 OBDII J1962 16핀 커넥터를 사용하므로 어댑터 케이블이 필요하지 않습니다.

4. 휴대폰(태블릿)의 블루투스 기능이 활성화되어 있고 ELM327 어댑터와 페어링되어 있어야 합니다.

5. 안드로이드 OS 버전 4.03 이상

이 앱은 비용 효율적인 솔루션입니다. 저렴한 블루투스 ELM327 어댑터와 어댑터 케이블(OBDII 16핀-J1939 9핀, 독일산)만 있으면 안드로이드 기기와 차량의 데이터 링크 포트를 연결하는 데 필요한 모든 하드웨어를 갖출 수 있습니다. 이러한 하드웨어는 아마존, 이베이 등 온라인 사이트에서 구매할 수 있습니다.

주요 기능:

* OBDII 통신 프로토콜: SAE J1939 CAN 29비트/250kb

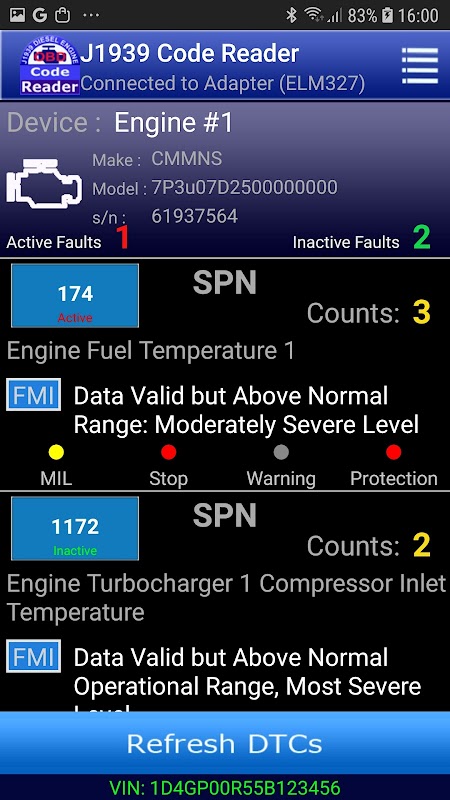

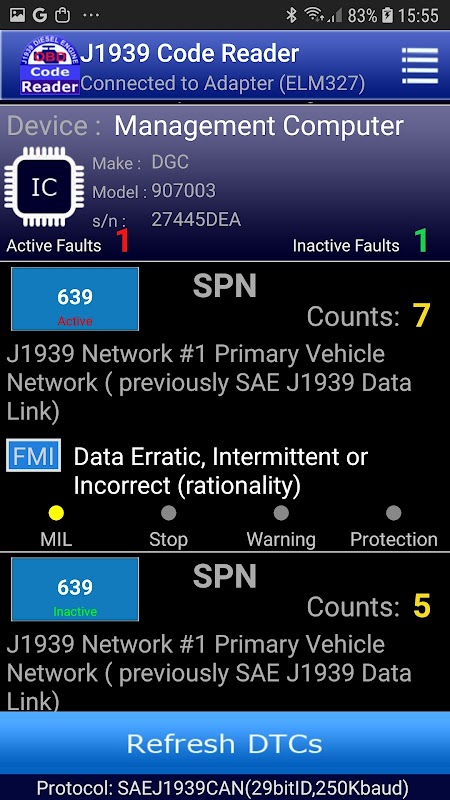

* 현재 활성화된(또는 이전에 활성화되었던) 고장 코드(DTC)를 읽고 지울 수 있습니다.

* 일부 엔진 센서의 실시간 데이터를 볼 수 있습니다.

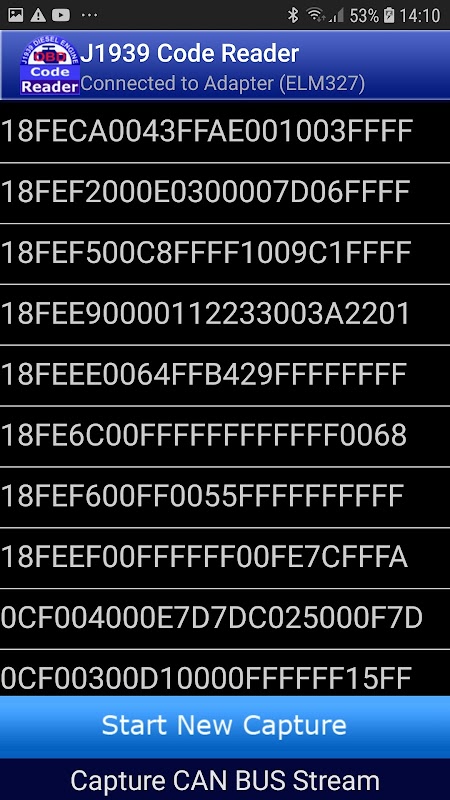

* 실시간 CAN 버스 스트림을 캡처하고 스트림의 스냅샷을 생성합니다. 스냅샷 생성 후, 스냅샷의 각 데이터 행(프레임)은 해당 행을 클릭하여 조회할 수 있습니다.

* PGN/SPN 조회 기능: 3000개 이상의 표준 SAE PGN(매개변수 그룹 번호) 및 SPN(의심 매개변수 번호)을 저장하는 SQLite 데이터베이스를 사용합니다.

* 마지막 오류 코드 데이터를 저장하여 나중에 사용할 수 있습니다(보기).

* 측정 단위: 미터법, 미국식, 영국식, 라틴 아메리카식의 4가지 단위계를 지원합니다.

* 2004년 이후 제조된 5~8등급 트럭을 지원합니다.

사용 방법:

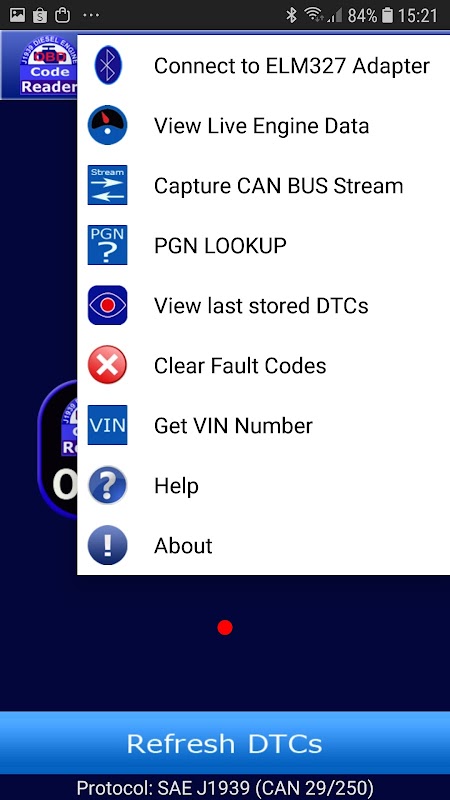

블루투스 ELM327 어댑터를 어댑터 케이블을 사용하여 차량의 데이터 링크 포트에 연결하고 시동을 켠 후, 옵션 메뉴를 열고 "ELM327 어댑터에 연결"을 선택하여 차량 시스템 컴퓨터에 연결합니다. 연결하려는 장치 목록(하나 이상의 장치)이 표시되는 대화 상자가 나타납니다. 각 연결 장치에는 다음과 같은 두 가지 정보가 표시됩니다.

연결한 블루투스 장치의 이름(예: obdII)

최대 주소(예: 77:A6:43:E4:67:F2)

최대 주소는 이름이 같은 블루투스 어댑터를 구분하는 데 사용됩니다.

목록에서 올바른 이름(또는 최대 주소)을 선택하여 블루투스 ELM327 장치를 선택하고 해당 항목을 클릭하면 앱이 J1939 프로토콜을 사용하여 연결 프로세스를 시작합니다.

프로세스가 성공적으로 완료되면 상태 표시줄에 "어댑터(ELM327)에 연결됨" 알림이 나타납니다.

프로세스가 실패한 경우 몇 번 더 시도해 볼 수 있습니다(블루투스 OBD-II 어댑터가 정상적으로 작동한다고 가정합니다).

조회 기능만 사용하는 경우에는 위의 연결 단계가 필요하지 않습니다.

이제 앱의 모든 기능(고장 코드 읽기, 필요시 삭제, PGN 조회, 엔진 실시간 데이터 보기 등)을 사용할 수 있습니다.

참고:

J1939 표준의 고장 코드는 다음과 같이 4개의 독립적인 필드로 구성됩니다.

필드 설명, 약어, 필드 폭(비트), 범위

1. 의심 매개변수 번호(SPN) 19 (0-524288)
