J1939 OBD Code Reader

Версия 1.3.2

Считыватель кодов J1939

Для мобильных телефонов и планшетов Android

Требования:

1. Транспортное средство должно соответствовать стандарту J1939 CAN для использования приложения.

2. Адаптер Bluetooth ELM327 или совместимый.

3. Большинство грузовиков в Северной Америке используют 9-контактный разъем Deutsch, поэтому им необходим кабельный адаптер (OBDII Female 16 pins to SAE J1939 Deutsch 9 pins). Другие грузовики, такие как Volvo или Mack (2013 года выпуска и новее), используют обычный 16-контактный разъем OBDII J1962, поэтому им не нужен адаптерный кабель.

4. Устройство Bluetooth на телефоне (планшете) должно быть включено и сопряжено с адаптером Bluetooth ELM327 (адаптер ELM327).

5. Операционная система Android версии 4.03 или новее.

Это экономичное решение. Всего лишь с помощью недорогого Bluetooth-адаптера ELM327 и переходного кабеля (OBDII 16 контактов на J1939 9 контактов Deutsch) у вас уже есть полный комплект оборудования для подключения вашего Android-устройства к порту передачи данных автомобиля. Такое оборудование можно найти в интернете на сайтах Amazon, eBay и других.

Особенности:

* Протокол связи OBDII: SAE J1939 CAN 29 бит/250 кбит/с

* Считывание/удаление активных (или ранее активных) кодов неисправностей (DTC)

* Отображение данных некоторых датчиков двигателя в режиме реального времени

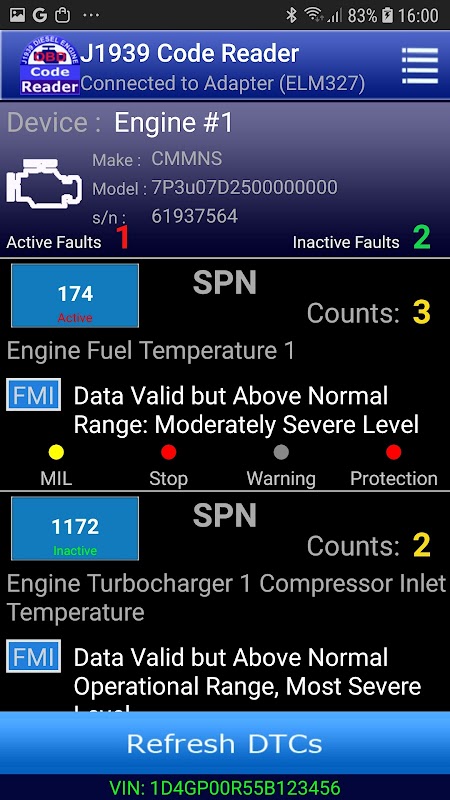

* Захват потока данных по шине CAN в режиме реального времени и создание снимков потока. После создания снимка каждую строку данных (кадр) в снимке можно просмотреть, щелкнув по ней.

* Функция поиска PGN/SPN: Использует базу данных SQLite с более чем 3000 стандартными PGN (номера групп параметров) и SPN (номера параметров, вызывающих подозрение) SAE.

* Сохраняет последние данные о кодах неисправностей для последующего использования (просмотра).

* Единицы измерения: Поддерживает 4 системы единиц — метрическую, американскую, имперскую и латиноамериканскую.

* Поддерживает грузовые автомобили 5-8 классов, выпущенные с 2004 года.

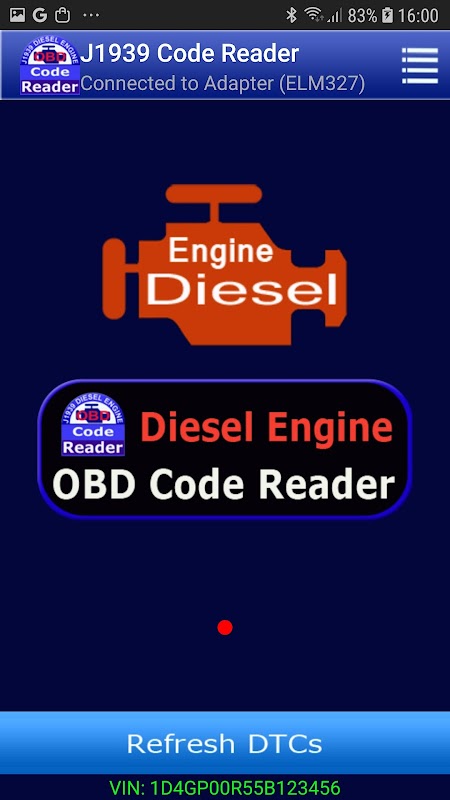

Инструкция по использованию:

После подключения адаптера Bluetooth ELM327 к порту передачи данных автомобиля с помощью адаптерного кабеля и включения зажигания, вы можете подключиться к бортовому компьютеру автомобиля, выбрав пункт «Подключиться к адаптеру ELM327» в выпадающем меню. Откроется диалоговое окно со списком сопряженных устройств (одно или несколько устройств в списке). Каждое сопряженное устройство содержит две следующие информации:

Имя сопряженного устройства Bluetooth (например: obdII)

Максимальный адрес (например: 77:A6:43:E4:67:F2)

Максимальный адрес используется для различения двух или более адаптеров Bluetooth с одинаковым именем.

Вы должны выбрать свое устройство Bluetooth ELM327, указав его правильное имя (или максимальный адрес) в списке, и щелкнуть по соответствующему пункту. После этого приложение начнет процесс подключения по протоколу J1939.

Если процесс завершился успешно, в строке состояния появится уведомление «Подключено к адаптеру (ELM327)».

Если процесс не удался, вы можете попробовать еще несколько раз (мы предполагаем, что Bluetooth OBD-II адаптер работает исправно).

При использовании только функции поиска вам не потребуется описанный выше шаг подключения.

Теперь вы готовы использовать все функции приложения, такие как считывание кодов неисправностей или их очистка при необходимости, поиск PGN-файлов или просмотр данных двигателя в реальном времени...

Примечание:

Один код неисправности в стандарте J1939 состоит из четырех (4) независимых полей, как показано ниже:

Описание поля, Сокращение, Ширина поля (биты), Диапазон

1. Номер параметра неисправности (SPN) 19 (0-524288)

2. Идентификатор режима неисправности FMI 5 (0-31)

3. Количество вхождений OC 7 (0-127)

4. Метод преобразования SPN CM 1 (0-1)

Расчет значений SPN =

(data[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*scale + offset

Где

data[0] ...data[3] — это 4 байта данных SPN, возвращаемых

используя эти данные и руководство в поиске для определения SPN, вычисляются компоненты, такие как:

- длина данных (в битах)

- позиция начального байта

- стартовый бит 1 (в начальном байте)

- стартовый бит 2 (в конечном байте)

- масштаб

- смещение

- единица измерения
