J1939 OBD Code Reader

الإصدار 1.3.1

قارئ أكواد J1939

للهواتف والأجهزة اللوحية التي تعمل بنظام Android

المتطلبات:

1. يجب أن تكون المركبة متوافقة مع معيار J1939 CAN لاستخدام التطبيق.

2. محول بلوتوث ELM327 أو ما يماثله.

3. تستخدم معظم الشاحنات في أمريكا الشمالية موصل Deutsch ذو 9 دبابيس، لذا فهي تحتاج إلى محول كابل (OBDII أنثى 16 دبوسًا إلى SAE J1939 Deutsch ذو 9 دبابيس). أما الشاحنات الأخرى، مثل شاحنات فولفو أو ماك (موديلات 2013 وما بعدها)، فتستخدم موصل OBDII J1962 ذو 16 دبوسًا، لذا فهي لا تحتاج إلى كابل محول.

4. يجب تفعيل البلوتوث في الهاتف (أو الجهاز اللوحي) وإقرانه بمحول البلوتوث ELM327.

5. نظام تشغيل Android الإصدار 4.03 أو أحدث.

هذا هو الحل الأمثل من حيث التكلفة. باستخدام محول بلوتوث ELM327 رخيص الثمن وكابل محول (OBDII ذو 16 سنًا إلى J1939 ذو 9 أسنان ألماني)، ستحصل على جهاز متكامل لتوصيل جهازك الأندرويد بمنفذ بيانات السيارة. يمكنك العثور على هذه الأجهزة عبر الإنترنت على مواقع مثل أمازون وإيباي وغيرها.

الميزات:

* بروتوكول اتصال OBDII: SAE J1939 CAN 29 بت/250 كيلوبت

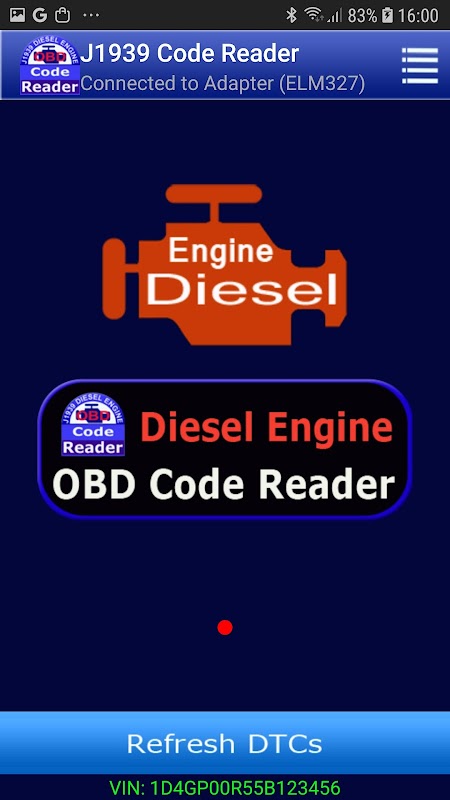

* قراءة/مسح رموز الأعطال التشخيصية (DTCs) النشطة (أو النشطة سابقًا)

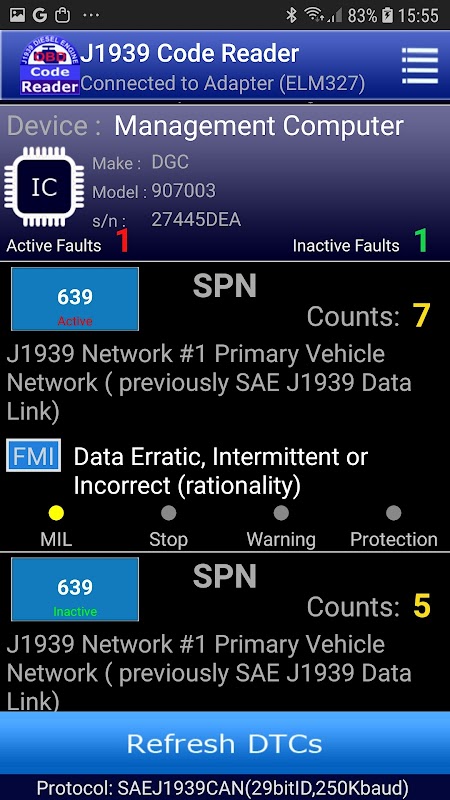

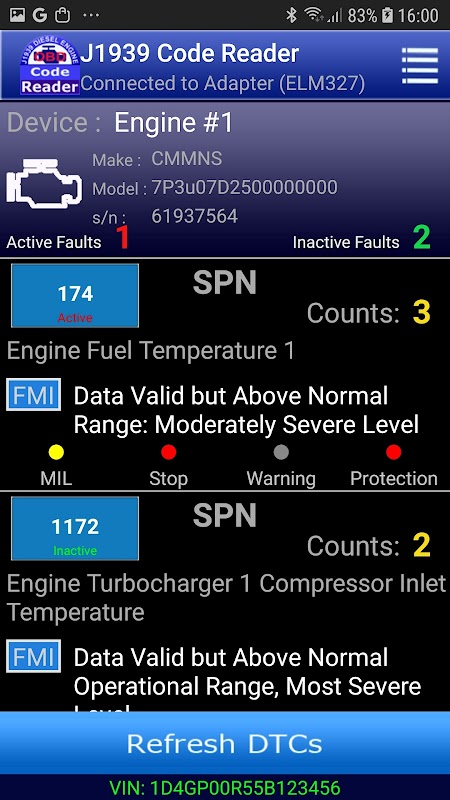

* عرض بيانات بعض مستشعرات المحرك مباشرةً

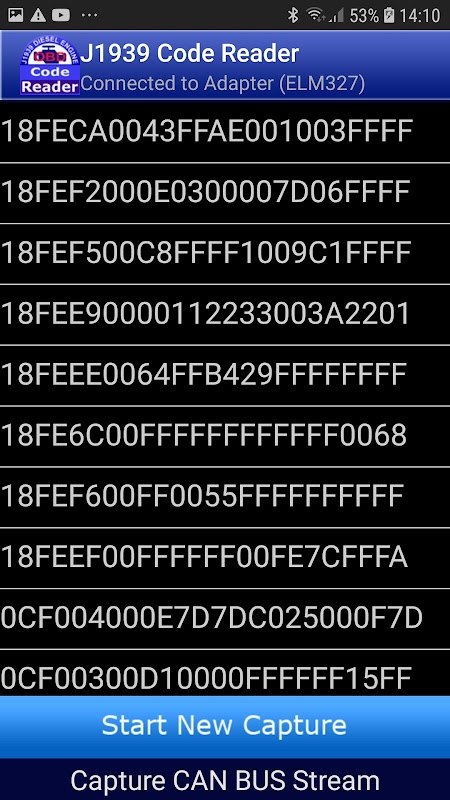

* التقاط بيانات ناقل CAN مباشرةً والتقاط لقطات منها. بعد إنشاء اللقطة، يمكن البحث عن كل صف (إطار) بيانات في اللقطة بالنقر عليه.

* وظيفة البحث عن PGN/SPN: تستخدم قاعدة بيانات SQLite تحتوي على أكثر من 3000 من رموز PGN (رقم مجموعة المعلمات) وSPN (رقم المعلمة المشتبه بها) القياسية وفقًا لمعايير SAE.

* تخزين بيانات رمز الخطأ الأخير لاستخدامها لاحقًا (عرض).

* وحدة القياس: تدعم 4 أنظمة وحدات: النظام المتري، النظام الأمريكي، النظام الإمبراطوري، وأنظمة أمريكا اللاتينية.

* يدعم الشاحنات من الفئة 5 إلى 8 المصنعة منذ عام 2004

طريقة الاستخدام:

بعد توصيل محول بلوتوث ELM327 بمنفذ بيانات السيارة عبر كابل المحول وتشغيل مفتاح الإشعال، يمكنك الاتصال بنظام كمبيوتر السيارة من خلال فتح قائمة الخيارات واختيار "الاتصال بمحول ELM327". ستظهر نافذة حوار تعرض قائمة بالأجهزة المقترنة (جهاز واحد أو أكثر في القائمة). يحتوي كل جهاز مقترن على معلومتين كما يلي:

اسم جهاز البلوتوث المقترن (مثال: obdII)

العنوان الأقصى (مثال: 77:A6:43:E4:67:F2)

يُستخدم العنوان الأقصى لتمييز محولين أو أكثر من محولات البلوتوث التي تحمل نفس الاسم.

يجب عليك اختيار جهاز بلوتوث ELM327 الخاص بك عن طريق تحديد اسمه الصحيح (أو عنوانه الأقصى) من القائمة والنقر عليه، ثم يبدأ التطبيق عملية الاتصال باستخدام بروتوكول J1939.

إذا اكتملت العملية بنجاح، سيظهر إشعار "تم الاتصال بالمحول (ELM327)" في شريط الحالة.

إذا فشلت العملية، يمكنك المحاولة عدة مرات (بافتراض أن محول OBD-II بتقنية البلوتوث يعمل بشكل صحيح).

عند استخدام وظيفة البحث فقط، لن تحتاج إلى خطوة الاتصال المذكورة أعلاه.

الآن، أنت جاهز لاستخدام جميع وظائف التطبيق، مثل قراءة رموز الأعطال أو مسحها عند الحاجة، والبحث عن PGNs أو عرض بيانات المحرك المباشرة...

ملاحظة: يتكون رمز العطل الواحد في معيار J1939 من أربعة (4) حقول مستقلة كما يلي:

وصف الحقل، الاختصار، عرض الحقل (بت)، النطاق

1. رقم المعلمة المشتبه بها (SPN) 19 (0-524288)

2. مُعرِّف وضع العطل FMI 5 (0-31)

3. عدد مرات الحدوث OC 7 (0-127)

4. طريقة تحويل SPN CM 1 (0-1)

حساب قيم SPN =

(data[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*scale + offset

حيث

data[0] ... data[3] هي بيانات مكونة من 4 بايتات من SPN المُسترجعة.

باستخدام هذه البيانات كدليل في عملية البحث، يتم تحديد مكونات حساب SPN مثل:

- طول البيانات (بالبت)

- موضع بايت البداية

- بت البداية 1 (في بايت البداية)

- بت البداية 2 (في بايت النهاية)

- scale

- offset

- وحدة القياس
