J1939 OBD Code Reader

版本 1.3.0

J1939 代码读取器

适用于安卓手机和平板电脑

要求：

1. 车辆必须符合 J1939 CAN 协议才能使用该应用程序

2. 蓝牙适配器 ELM327 或兼容适配器

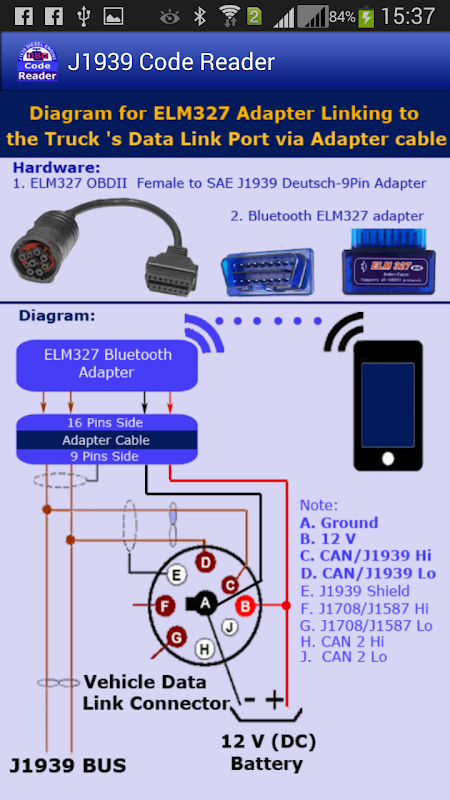

3. 北美大多数卡车使用 9 针 Deutsch 连接器，因此需要一个电缆适配器（OBDII 母头 16 针转 SAE J1939 Deutsch 9 针）。其他卡车，例如沃尔沃卡车或马克卡车（2013 年及以后的车型），使用普通的 OBDII J1962 16 针连接器，因此无需使用适配器电缆。

4. 手机（平板电脑）上的蓝牙设备必须已启用并与蓝牙 ELM327 适配器​​配对（ELM327 适配器​​）

5. 安卓操作系统 4.03 或更高版本

这是经济高效的解决方案。只需一个价格实惠的蓝牙 ELM327 适配器​​和一根转接线（OBDII 16 针转 J1939 9 针 Deutsch），您就拥有了完整的硬件，可以将 Android 设备连接到车辆的数据链路端口。这些硬件可以在亚马逊、eBay 或其他网站上找到。

功能：

* OBDII 通信协议：SAE J1939 CAN 29 位/250kb

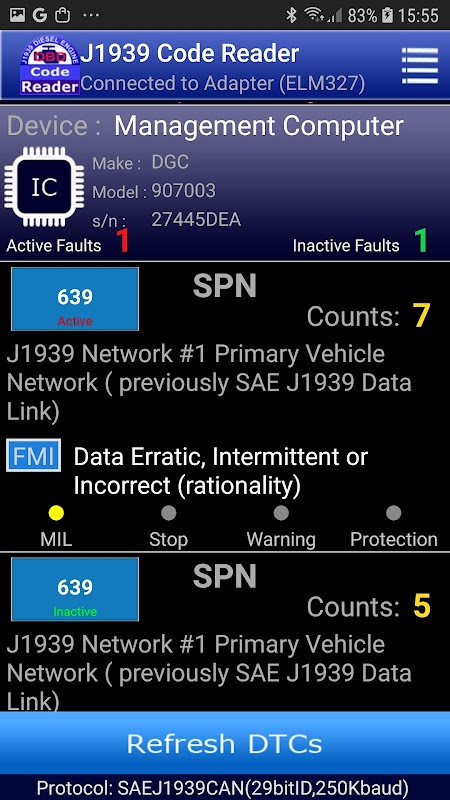

* 读取/清除公共活动（或先前活动）故障代码 (DTC)

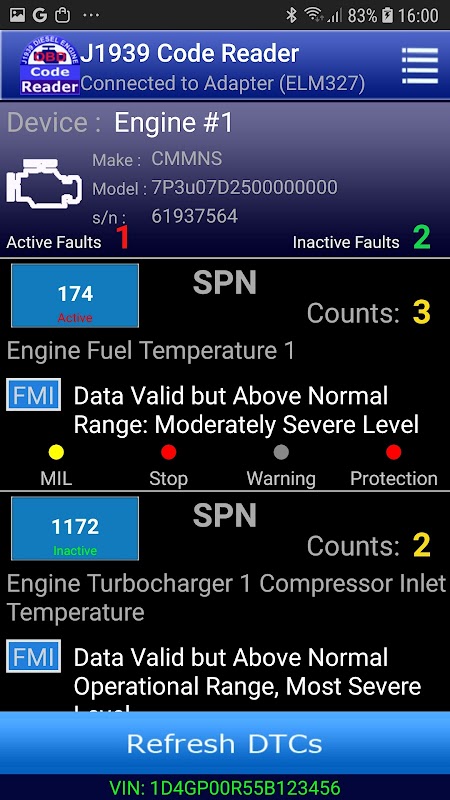

* 查看部分发动机传感器实时数据

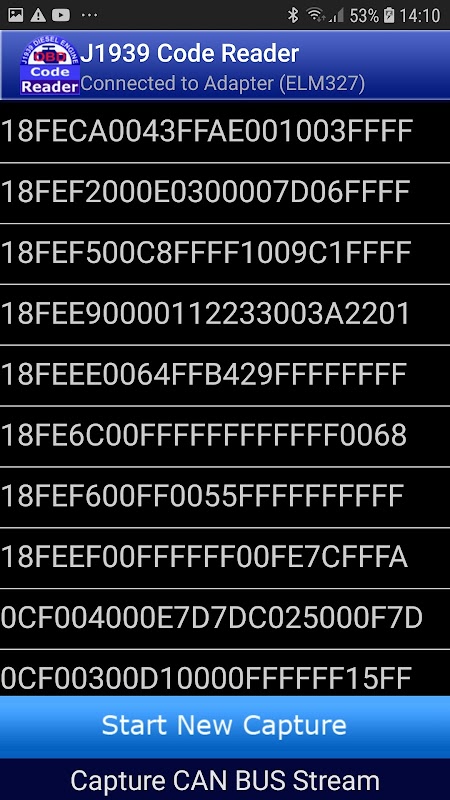

* 捕获实时 CAN 总线数据流并创建快照。快照完成后，点击数据行即可查找快照中的每一行（帧）。

* PGN/SPN 查找功能：使用 SQLite 数据库，存储超过 3000 个标准 SAE PGN（参数组编号）和 SPN（可疑参数编号）。

* 存储最新的故障代码数据以供后续使用（查看）。

* 计量单位：支持四种单位制 - 公制、美制、英制、拉丁美洲。

* 支持 2004 年及以后生产的 5-8 级卡车

使用方法：

将蓝牙 ELM327 适配器​​通过适配器线连接到车辆的数据链路端口，并开启点火开关后，您可以通过下拉选项菜单并选择“连接到 ELM327 适配器​​”项来连接到车辆的系统计算机。此时将出现一个对话框，其中显示已配对设备列表（列表中包含一个或多个设备），每个配对设备包含以下两条信息：

配对蓝牙设备的名称（例如：obdII）

最大地址（例如：77:A6:43:E4:67:F2）

最大地址用于区分两个或多个同名蓝牙适配器。

您必须在列表中选择正确的蓝牙 ELM327 设备名称（或其最大地址），然后点击该项，应用程序才会根据 J1939 协议启动连接过程。

如果该过程成功完成，状态栏上将显示“已连接到适配器 (ELM327)”通知。

如果此过程失败，您可以尝试多次（我们假设蓝牙 OBD-II 适配器工作正常）。

如果您只使用查找功能，则无需执行上述连接步骤。

现在，您可以使用应用程序的所有功能，例如读取故障代码或根据需要清除故障代码、查找 PGN 或查看发动机实时数据……

注意：

J1939 标准中的一个故障代码由以下四 (4) 个独立字段组成：

字段描述、缩写、字段宽度（位）、范围

1. 可疑参数编号 (SPN) 19 (0-524288)

2. 故障模式标识符 FMI 5 (0-31)

3. 发生次数 OC 7 (0-127)

4. SPN 转换方法 CM 1 (0-1)

计算 SPN 值 =

(data[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*scale + offset

其中

data[0] ... data[3] 是返回的 SPN 的 4 个字节数据。

使用此数据并根据查找结果确定 SPN，计算以下组件：

- 数据长度（以位为单位）

- 起始字节位置

- 起始位 1（起始字节）

- 起始位 2（结束字节）

- scale

- offset

- 计量单位
