J1939 OBD Code Reader

Versi 1.3.1

Pembaca Kod J1939

Untuk Mudah Alih dan Tablet Android

Keperluan:

1. Kenderaan mesti mematuhi J1939 CAN untuk menggunakan aplikasi

2. Penyesuai Bluetooth ELM327 atau serasi

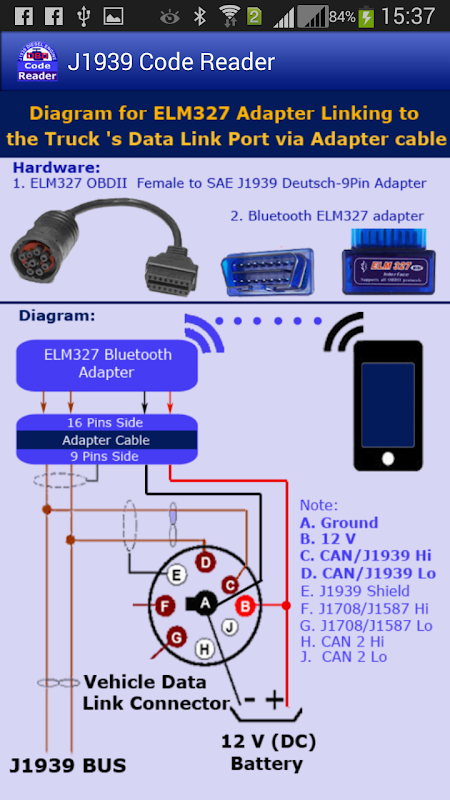

3. Kebanyakan trak di Amerika Utara menggunakan penyambung Deutsch 9-pin, jadi mereka memerlukan penyesuai kabel (OBDII Female 16 pin kepada SAE J1939 Deutsch 9 pin). Trak lain seperti trak Volvo atau trak Mack (Untuk 2013 dan lebih baharu) menggunakan penyambung OBDII J1962 16-pin biasa jadi mereka tidak memerlukan kabel penyesuai.

4. Peranti bluetooth pada telefon (Tablet) mesti didayakan dan dipasangkan dengan penyesuai bluetooth ELM327 (penyesuai ELM327)

5. OS Android dari versi 4.03 atau lebih baharu

Ini adalah penyelesaian yang menjimatkan kos. Hanya dengan penyesuai Bluetooth ELM327 yang murah dan kabel penyesuai (OBDII 16 Pin ke J1939 9 Pin Deutsch), anda sudah mempunyai perkakasan lengkap untuk membuat sambungan antara peranti Android anda dan port pautan data Kenderaan. Perkakasan ini boleh didapati dalam talian di laman web Amazon, eBay atau di tempat lain.

Ciri-ciri:

* Protokol komunikasi OBDII: SAE J1939 CAN 29bit/250kb

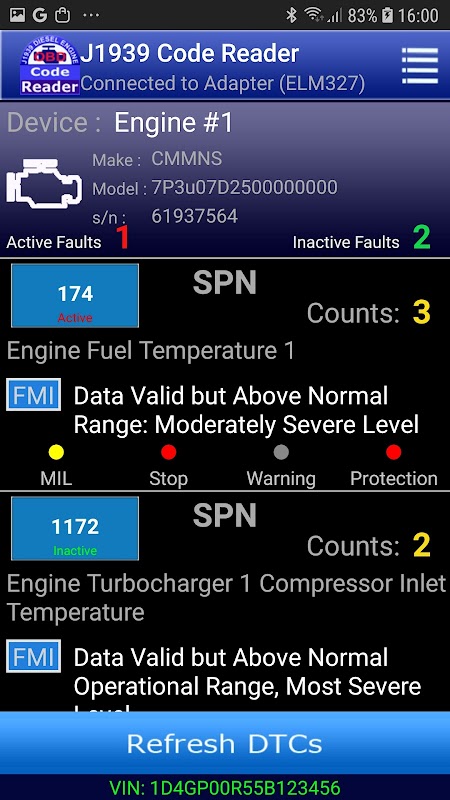

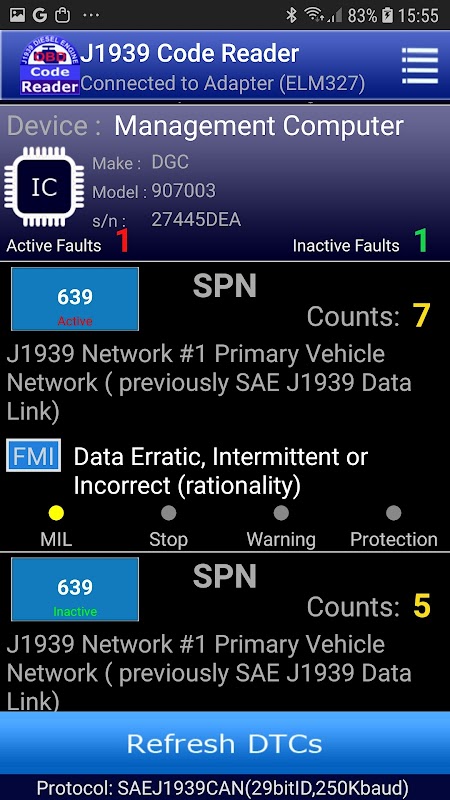

* Membaca/Membersihkan kod ralat awam aktif (atau sebelum ini aktif) (DTC)

* Melihat beberapa data langsung sensor enjin

* Menangkap strim bas CAN langsung dan membuat snapshot untuk strim. Selepas snapshot dibuat, setiap baris data (bingkai) dalam snapshot boleh dicari dengan mengklik pada baris data

* Fungsi Carian PGN/SPN: Menggunakan pangkalan data SQLite dengan bilangan melebihi 3000 SAE PGN standard (Nombor Kumpulan Parameter) dan SPN (Nombor Parameter Disyaki)

* Menyimpan data kod kesalahan terakhir untuk kegunaan kemudian (Lihat)

* Unit Ukuran: Menyokong 4 Sistem Unit - Metrik, Amerika Syarikat, Imperial, Amerika Latin.

* Menyokong trak kelas 5-8 yang dikeluarkan dari tahun 2004

Cara penggunaan:

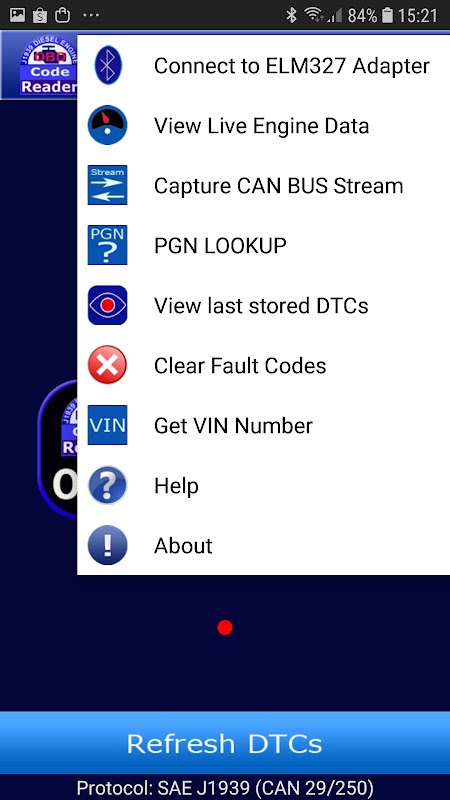

Setelah penyesuai bluetooth ELM327 disambungkan ke port pautan data kenderaan melalui kabel penyesuai dan suis pencucuhan dihidupkan, anda boleh menyambung ke komputer sistem kenderaan dengan menarik ke bawah menu pilihan dan memilih item "Sambung ke Penyesuai ELM327", tetingkap dialog akan muncul dan menunjukkan senarai peranti berpasangan (satu atau lebih peranti dalam senarai), setiap peranti berpasangan mempunyai dua maklumat seperti berikut:

Nama peranti bluetooth berpasangan (contohnya: obdII)

Alamat maksimum (contohnya: 77:A6:43:E4:67:F2)

Alamat maksimum digunakan untuk membezakan dua atau lebih penyesuai bluetooth dengan nama yang sama.

Anda mesti memilih peranti bluetooth ELM327 anda dengan memilih namanya (atau alamat maksimumnya) yang betul dalam senarai dan klik pada item tersebut, kemudian aplikasi memulakan proses penyambungan di bawah protokol J1939.

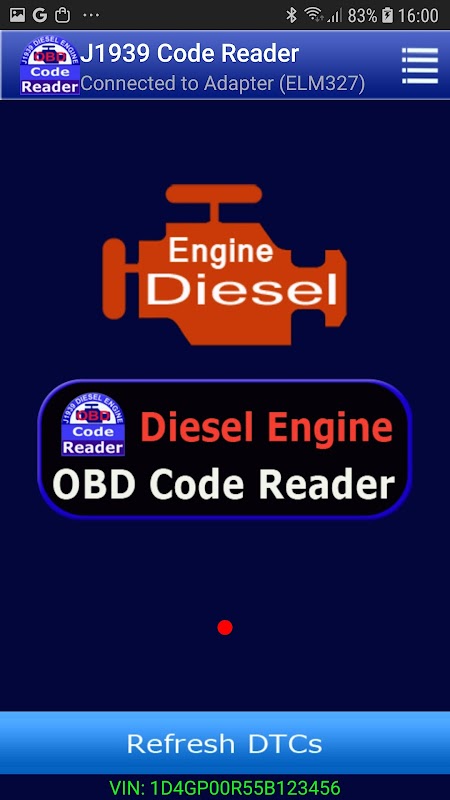

Jika proses selesai dengan jayanya, pemberitahuan "Disambungkan ke Penyesuai (ELM327)" akan muncul pada bar status.

Jika proses tersebut gagal, anda boleh mencubanya beberapa kali (kami menganggap bahawa penyesuai bluetooth OBD-II berfungsi dengan baik)

Apabila anda hanya menggunakan fungsi carian, anda tidak memerlukan langkah sambungan di atas

Kini anda bersedia untuk menggunakan semua fungsi Aplikasi seperti membaca kod kesalahan atau Mengosongkannya jika perlu, mencari PGN atau melihat data langsung enjin ...

Nota:

Satu Kod Kesalahan dalam piawaian J1939 terdiri daripada empat (4) medan bebas seperti berikut:

Keterangan Medan, Singkatan, Lebar Medan (Bit), Julat

1. Nombor Parameter Suspek (SPN) 19 (0-524288)

2. Pengecam Mod Kegagalan FMI 5 (0-31)

3. Kiraan Kejadian OC 7 (0-127)

4. Kaedah Penukaran SPN CM 1 (0-1)

Mengira nilai SPN =

(data[3]*16777216.0 + data[2]*65536.0 + data[1]*256.0 + data[0]*1.0)*skala + ofset

Di mana

data[0] ...data[3] ialah 4 bait data SPN yang dikembalikan

menggunakan data ini dan panduan dalam carian untuk menentukan komponen pengiraan SPN seperti:

- panjang data (dalam bit)

- kedudukan bait mula

- bit mula 1 (dalam bait mula)

- bit mula 2 (dalam bait akhir)

- skala

- ofset

- unit ukuran
