J1939 OBD Code Reader

ورژن 1.3.0

J1939 کوڈ ریڈر

اینڈرائیڈ موبائل اور ٹیبلٹ کے لیے

ضرورت:

1. ایپ کو استعمال کرنے کے لیے گاڑی J1939 CAN کے مطابق ہونی چاہیے۔

2. ایک بلوٹوتھ اڈاپٹر ELM327 یا ہم آہنگ

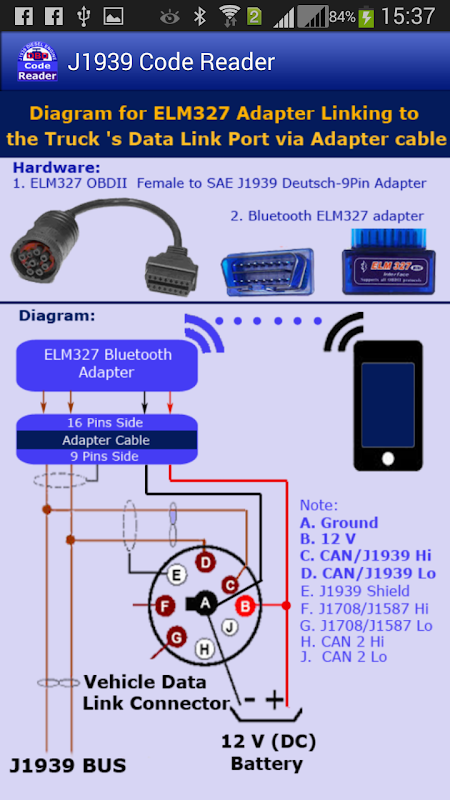

3. شمالی امریکہ میں زیادہ تر ٹرک 9-پن ڈوئچ کنیکٹر استعمال کرتے ہیں، اس لیے انہیں ایک کیبل اڈاپٹر کی ضرورت ہوتی ہے (OBDII Female 16 pins to SAE J1939 Deutsch 9 پن)۔ دوسرے ٹرک جیسے وولوو ٹرک یا میک ٹرک (2013 اور جدید کے لیے) عام OBDII J1962 16 پن کنیکٹر استعمال کرتے ہیں تاکہ انہیں اڈاپٹر کیبل کی ضرورت نہ ہو۔

4. فون پر بلوٹوتھ ڈیوائس (ٹیبلٹ) کو فعال اور بلوٹوتھ ELM327 اڈاپٹر (ELM327 اڈاپٹر) کے ساتھ جوڑا ہونا چاہیے۔

5. ورژن 4.03 یا جدید سے Android OS

یہ لاگت سے موثر حل ہے۔ صرف ایک سستے بلوٹوتھ ELM327 اڈاپٹر اور ایک اڈاپٹر کیبل (OBDII 16 Pins to J1939 9 Pins Deutsch) کے ساتھ آپ کے پاس پہلے سے ہی اپنے Android ڈیوائس اور گاڑی کے ڈیٹا لنک پورٹ کے درمیان رابطہ قائم کرنے کے لیے مکمل ہارڈ ویئر موجود ہے۔ یہ ہارڈ ویئر سائٹس Amazon، eBay یا کسی اور جگہ پر آن لائن مل سکتے ہیں۔

خصوصیات:

* OBDII کمیونیکیشن پروٹوکول: SAE J1939 CAN 29bit/250kb

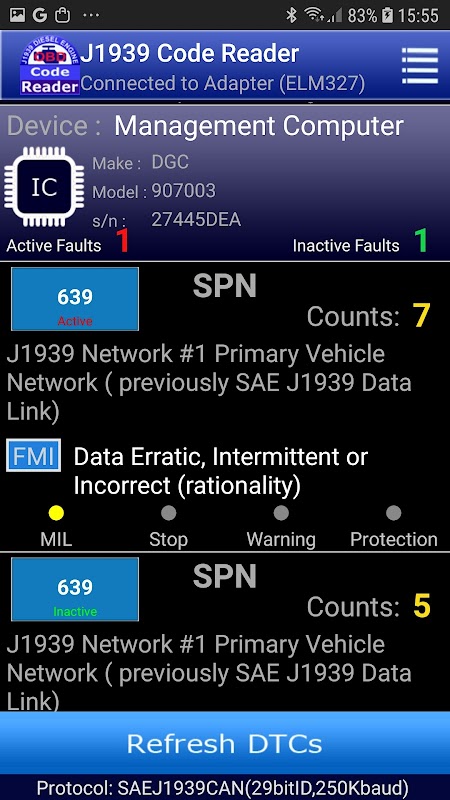

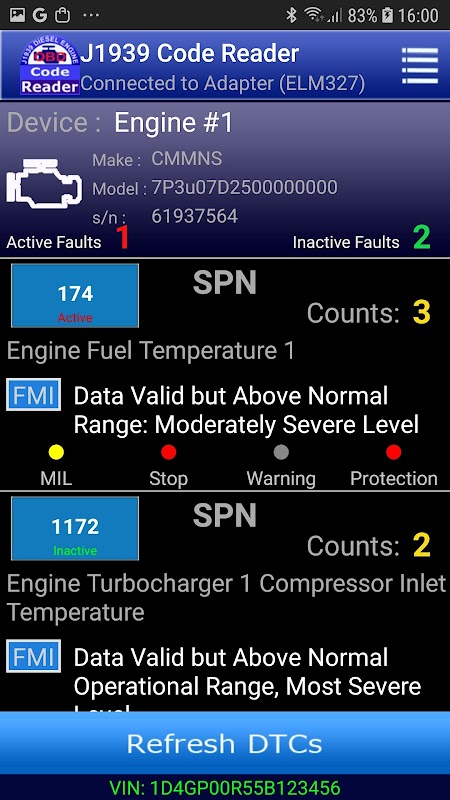

* پبلک ایکٹیو (یا پہلے فعال) فالٹ کوڈز (DTCs) کو پڑھتا/ صاف کرتا ہے

* کچھ انجن سینسر کا لائیو ڈیٹا دیکھتا ہے۔

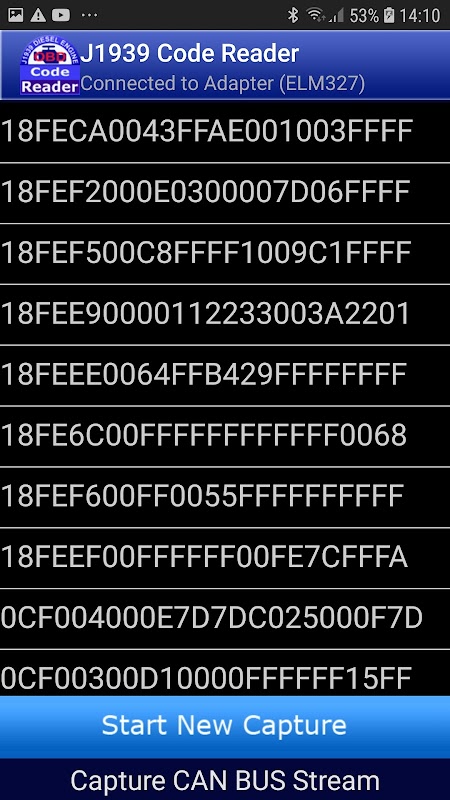

* لائیو CAN بس اسٹریم کیپچر کرتا ہے اور اسٹریم کے لیے اسنیپ شاٹ بناتا ہے۔ اسنیپ شاٹ بنانے کے بعد اسنیپ شاٹ میں ہر ڈیٹا قطار (فریم) کو ڈیٹا قطار پر کلک کرکے تلاش کیا جا سکتا ہے۔

* PGN/SPN لوک اپ فنکشن: 3000 سے اوپر معیاری SAE PGNs (پیرامیٹر گروپ نمبر) اور SPNs (مشکوک پیرامیٹر نمبر) کے ساتھ SQLite ڈیٹا بیس کا استعمال کرتا ہے۔

* بعد میں استعمال کے لیے آخری فالٹ کوڈ ڈیٹا اسٹور کرتا ہے (دیکھیں)

* پیمائش کی اکائی: 4 یونٹ سسٹمز کو سپورٹ کرتا ہے - میٹرک، USA، امپیریل، لاطینی امریکہ۔

* 2004 سے تیار کردہ کلاس 5-8 ٹرکوں کو سپورٹ کرتا ہے۔

استعمال کرنے کا طریقہ:

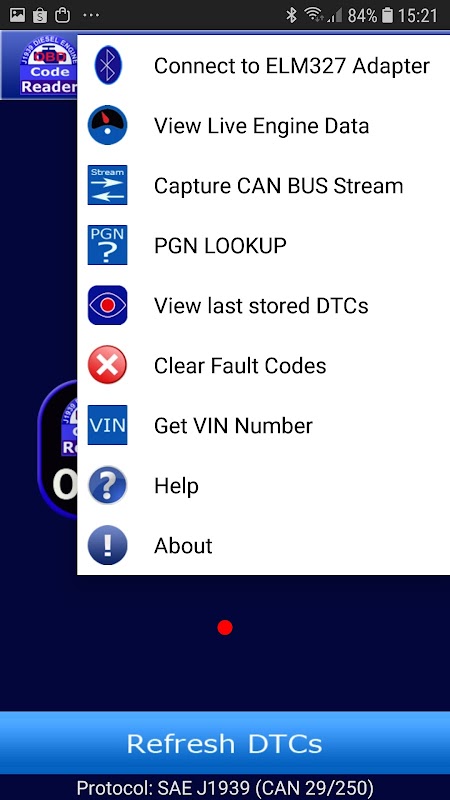

ایک بار جب آپ کے پاس بلوٹوتھ ELM327 اڈاپٹر اڈاپٹر کیبل کے ذریعے گاڑی کے ڈیٹا لنک پورٹ سے منسلک ہو جاتا ہے اور اگنیشن سوئچ آن ہوتا ہے، تو آپ آپشن مینو کو نیچے کھینچ کر گاڑی کے سسٹم کمپیوٹر سے منسلک ہو سکتے ہیں اور "ELM327 اڈاپٹر سے جڑیں" آئٹم کو منتخب کر سکتے ہیں، ایک ڈائیلاگ ونڈو نمودار ہو گی اور دکھائے گی کہ ہر ایک ڈیوائس میں دو مزید معلومات کی فہرست ہے (ہر ایک ڈیوائس میں جوڑا بنایا گیا ہے)۔ مندرجہ ذیل کے طور پر:

جوڑی والے بلوٹوتھ ڈیوائس کا نام (مثال کے طور پر: obdII)

زیادہ سے زیادہ پتہ (مثال کے طور پر: 77:A6:43:E4:67:F2)

میکس ایڈریس کا استعمال ایک ہی نام کے ساتھ دو یا دو سے زیادہ بلوٹوتھ اڈاپٹر کو الگ کرنے کے لیے کیا جاتا ہے۔

آپ کو اپنے بلوٹوتھ ELM327 ڈیوائس کو فہرست میں صحیح نام (یا یہ زیادہ سے زیادہ پتہ) منتخب کرکے منتخب کرنا ہوگا اور آئٹم پر کلک کریں، پھر ایپ J1939 پروٹوکول کے تحت کنیکٹنگ کا عمل شروع کرتی ہے۔

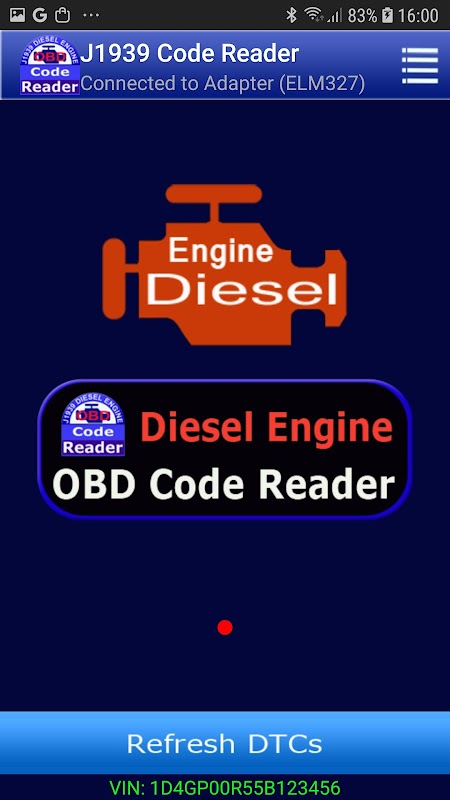

اگر یہ عمل کامیابی کے ساتھ ختم ہو جاتا ہے، تو سٹیٹس بار پر "کنیکٹڈ ٹو اڈاپٹر (ELM327)" نوٹیفکیشن ظاہر ہوگا۔

اگر عمل ناکام ہو گیا تو آپ اسے کچھ بار آزما سکتے ہیں (ہم سمجھتے ہیں کہ بلوٹوتھ OBD-II اڈاپٹر اچھی طرح کام کر رہا ہے)

جب آپ صرف تلاش کا فنکشن استعمال کرتے ہیں تو آپ کو مندرجہ بالا کنکشن مرحلے کی ضرورت نہیں ہوتی ہے۔

اب آپ ایپ کے تمام فنکشنز استعمال کرنے کے لیے تیار ہیں جیسے فالٹ کوڈز کو پڑھنا یا ضرورت پڑنے پر انہیں صاف کرنا، PGNs تلاش کرنا یا انجن لائیو ڈیٹا کو دیکھنا...

نوٹ:

J1939 معیار میں ایک فالٹ کوڈ مندرجہ ذیل چار (4) آزاد شعبوں سے بنا ہے:

فیلڈ کی تفصیل، مخفف، فیلڈ کی چوڑائی (بٹس)، حد

1. مشتبہ پیرامیٹر نمبر (SPN) 19 (0-524288)

2. ناکامی موڈ شناخت کنندہ FMI 5 (0-31)

3. واقعات کی گنتی OC 7 (0-127)

4.SPN کی تبدیلی کا طریقہ CM 1 (0-1)

SPN اقدار کا حساب لگانا =

(ڈیٹا[3]*16777216.0 + ڈیٹا[2]*65536.0 + ڈیٹا[1]*256.0 + ڈیٹا[0]*1.0)* پیمانے + آفسیٹ

کہاں

ڈیٹا[0] ...ڈیٹا[3] ایس پی این کا 4 بائٹس ڈیٹا ہے جو واپس کیا گیا ہے۔

اس ڈیٹا اور گائیڈ کو تلاش میں استعمال کرتے ہوئے SPN کیلکولیشن اجزاء کا تعین کرنے کے لیے جیسے:

- ڈیٹا کی لمبائی (بٹ میں)

- بائٹ پوزیشن شروع کریں۔

- اسٹارٹ بٹ 1 (اسٹارٹ بائٹ میں)

- اسٹارٹ بٹ 2 (آخر بائٹ میں)

--.پیمانہ n

--.آفسیٹ

- پیمائش کی اکائی
