J1939 OBD Code Reader

संस्करण 1.3.0

J1939 कोड रीडर

एंड्रॉइड मोबाइल और टैबलेट के लिए

आवश्यकताएँ:

1. ऐप का उपयोग करने के लिए वाहन J1939 CAN के अनुरूप होना चाहिए

2. ब्लूटूथ एडाप्टर ELM327 या उसके अनुरूप

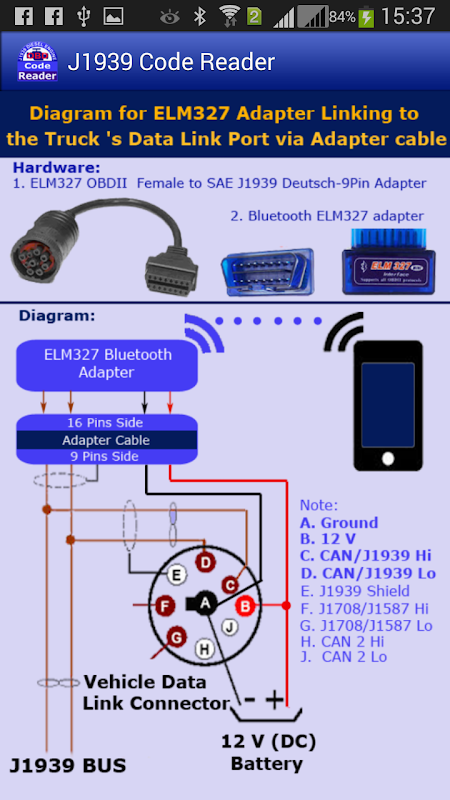

3. उत्तरी अमेरिका में अधिकांश ट्रक 9-पिन वाले Deutsch कनेक्टर का उपयोग करते हैं, इसलिए उन्हें एक केबल एडाप्टर (OBDII फीमेल 16 पिन से SAE J1939 Deutsch 9 पिन) की आवश्यकता होती है। अन्य ट्रक जैसे वोल्वो ट्रक या मैक ट्रक (2013 और उसके बाद के मॉडल के लिए) सामान्य OBDII J1962 16-पिन कनेक्टर का उपयोग करते हैं, इसलिए उन्हें एडाप्टर केबल की आवश्यकता नहीं होती है।

4. फ़ोन (टैबलेट) पर ब्लूटूथ डिवाइस सक्षम होना चाहिए और ब्लूटूथ ELM327 एडाप्टर (ELM327 एडाप्टर) के साथ युग्मित होना चाहिए।

5. संस्करण 4.03 या उसके बाद का Android OS

यह एक किफ़ायती समाधान है। एक सस्ते ब्लूटूथ ELM327 अडैप्टर और एक अडैप्टर केबल (OBDII 16 पिन से J1939 9 पिन Deutsch) के साथ, आपके पास अपने Android डिवाइस और वाहन के डेटा लिंक पोर्ट के बीच कनेक्शन बनाने के लिए पूरा हार्डवेयर पहले से ही मौजूद है। ये हार्डवेयर Amazon, eBay या अन्य साइटों पर ऑनलाइन उपलब्ध हैं।

विशेषताएँ:

* OBDII संचार प्रोटोकॉल: SAE J1939 CAN 29bit/250kb

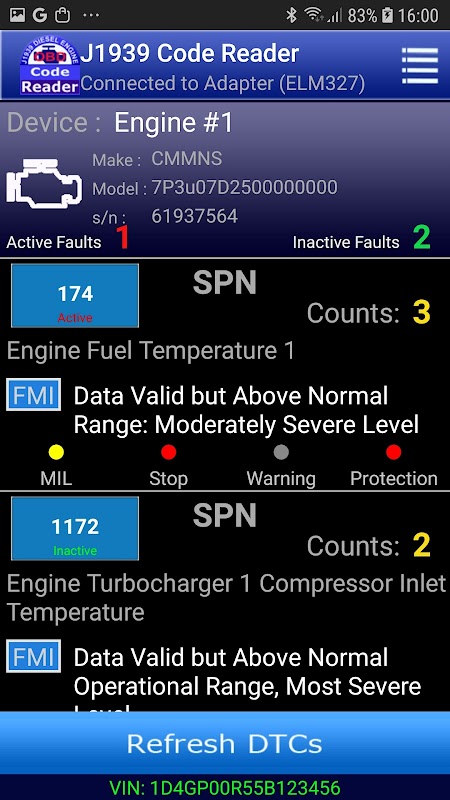

* सार्वजनिक सक्रिय (या पहले से सक्रिय) फॉल्ट कोड (DTC) को पढ़ता/साफ़ करता है

* कुछ इंजन सेंसर लाइव डेटा देखता है

* लाइव CAN बस स्ट्रीम कैप्चर करता है और स्ट्रीम का स्नैपशॉट बनाता है। स्नैपशॉट बनने के बाद, स्नैपशॉट में प्रत्येक डेटा पंक्ति (फ़्रेम) को डेटा पंक्ति पर क्लिक करके देखा जा सकता है।

* PGN/SPN लुकअप फ़ंक्शन: 3000 से ज़्यादा मानक SAE PGN (पैरामीटर समूह संख्या) और SPN (संदिग्ध पैरामीटर संख्या) वाले SQLite डेटाबेस का उपयोग करता है।

* बाद में उपयोग के लिए अंतिम फ़ॉल्ट कोड डेटा संग्रहीत करता है (देखें)

* माप की इकाई: 4 इकाई प्रणालियों का समर्थन करता है - मीट्रिक, यूएसए, इंपीरियल, लैटिन अमेरिका।

* 2004 से निर्मित क्लास 5-8 ट्रकों का समर्थन करता है

उपयोग कैसे करें:

जब ब्लूटूथ ELM327 अडैप्टर को अडैप्टर केबल के माध्यम से वाहन के डेटा लिंक पोर्ट से कनेक्ट कर दिया जाता है और इग्निशन स्विच चालू हो जाता है, तो आप विकल्प मेनू को नीचे लाकर और "ELM327 अडैप्टर से कनेक्ट करें" आइटम चुनकर वाहन के सिस्टम कंप्यूटर से कनेक्ट कर सकते हैं। एक डायलॉग विंडो खुलेगी और युग्मित उपकरणों (सूची में एक या अधिक उपकरण) की एक सूची दिखाई देगी। प्रत्येक युग्मित उपकरण में निम्नलिखित दो जानकारी होती है:

युग्मित ब्लूटूथ उपकरण का नाम (उदाहरण के लिए: obdII)

अधिकतम पता (उदाहरण के लिए: 77:A6:43:E4:67:F2)

अधिकतम पते का उपयोग एक ही नाम वाले दो या अधिक ब्लूटूथ अडैप्टर में अंतर करने के लिए किया जाता है।

आपको सूची में सही नाम (या अधिकतम पता) चुनकर अपना ब्लूटूथ ELM327 उपकरण चुनना होगा और उस आइटम पर क्लिक करना होगा। इसके बाद, ऐप J1939 प्रोटोकॉल के तहत कनेक्टिंग प्रक्रिया शुरू कर देगा।

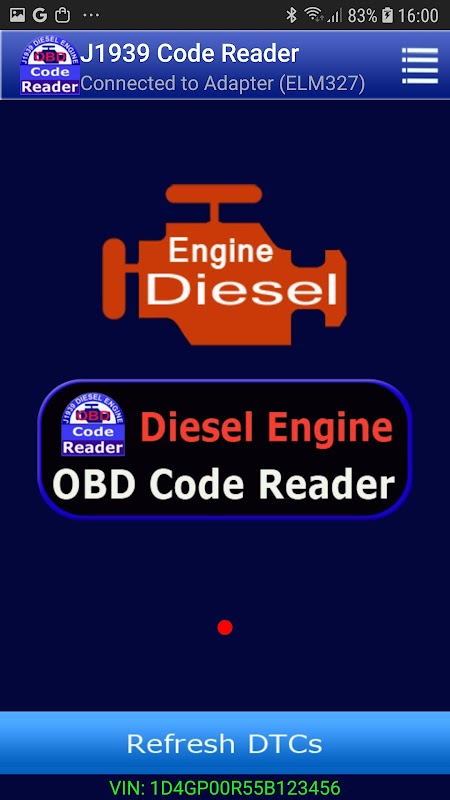

यदि प्रक्रिया सफलतापूर्वक पूरी हो जाती है, तो स्टेटस बार पर "एडेप्टर से कनेक्टेड (ELM327)" सूचना दिखाई देगी।

यदि प्रक्रिया विफल रही है, तो आप इसे कुछ बार आज़मा सकते हैं (हम मानते हैं कि ब्लूटूथ OBD-II अडैप्टर ठीक से काम कर रहा है)

जब आप केवल लुकअप फ़ंक्शन का उपयोग करते हैं, तो आपको उपरोक्त कनेक्शन चरण की आवश्यकता नहीं होती है।

अब आप ऐप के सभी फ़ंक्शन जैसे फ़ॉल्ट कोड पढ़ना या ज़रूरत पड़ने पर उन्हें साफ़ करना, PGN देखना या इंजन का लाइव डेटा देखना, इस्तेमाल करने के लिए तैयार हैं...

नोट:

J1939 मानक में एक फ़ॉल्ट कोड चार (4) स्वतंत्र फ़ील्ड से बना होता है, जो इस प्रकार हैं:

फ़ील्ड विवरण, संक्षिप्त नाम, फ़ील्ड चौड़ाई (बिट्स), रेंज

1. संदिग्ध पैरामीटर संख्या (SPN) 19 (0-524288)

2. विफलता मोड पहचानकर्ता FMI 5 (0-31)

3. घटना गणना OC 7 (0-127)

4. SPN रूपांतरण विधि CM 1 (0-1)

SPN मानों की गणना =

(डेटा[3]*16777216.0 + डेटा[2]*65536.0 + डेटा[1]*256.0 + डेटा[0]*1.0)*स्केल + ऑफ़सेट

जहाँ

डेटा[0] ...डेटा[3] SPN के 4 बाइट्स डेटा हैं,

इस डेटा और लुकअप गाइड का उपयोग करके SPN गणना घटकों को निर्धारित करें जैसे:

- डेटा लंबाई (बिट में)

- प्रारंभिक बाइट स्थिति

- प्रारंभिक बिट 1 (प्रारंभिक बाइट में)

- प्रारंभिक बिट 2 (अंतिम बाइट में)

- स्केल

- ऑफ़सेट

- माप की इकाई
