J1939 OBD Code Reader

সংস্করণ 1.3.0

J1939 কোড রিডার

অ্যান্ড্রয়েড মোবাইল এবং ট্যাবলেটের জন্য

প্রয়োজনীয়তা:

1. অ্যাপটি ব্যবহার করার জন্য গাড়িটি অবশ্যই J1939 CAN অনুগত হতে হবে

2. একটি ব্লুটুথ অ্যাডাপ্টার ELM327 বা সামঞ্জস্যপূর্ণ

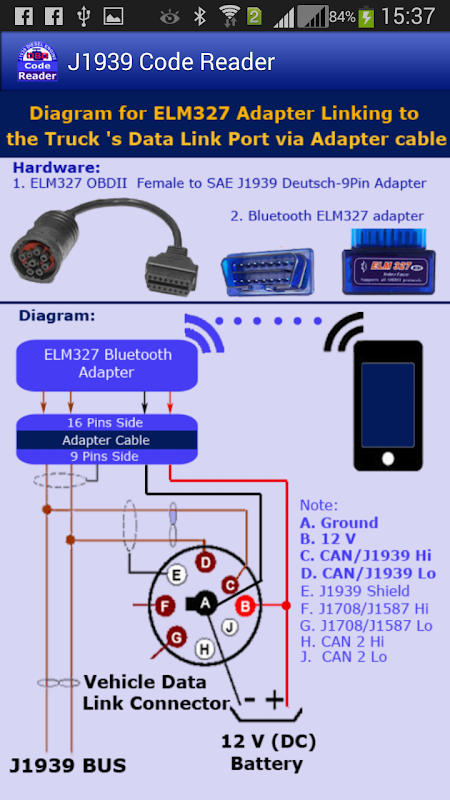

3. উত্তর আমেরিকার বেশিরভাগ ট্রাক 9-পিন ডয়েচ সংযোগকারী ব্যবহার করে, তাই তাদের একটি কেবল অ্যাডাপ্টার প্রয়োজন (ওবিডিআইআই ফিমেল 16 পিন থেকে SAE J1939 ডয়েচ 9 পিন)। ভলভো ট্রাক বা ম্যাক ট্রাকগুলির মতো অন্যান্য ট্রাকগুলি (2013 এবং নতুনের জন্য) সাধারণ OBDII J1962 16-পিন সংযোগকারী ব্যবহার করে যাতে তাদের একটি অ্যাডাপ্টার তারের প্রয়োজন হয় না৷

4. ফোনে (ট্যাবলেট) ব্লুটুথ ডিভাইসটি সক্রিয় থাকতে হবে এবং ব্লুটুথ ELM327 অ্যাডাপ্টারের (ELM327 অ্যাডাপ্টার) সাথে যুক্ত থাকতে হবে

5. সংস্করণ 4.03 বা নতুন থেকে Android OS

এটি সাশ্রয়ী সমাধান। শুধুমাত্র একটি সস্তা ব্লুটুথ ELM327 অ্যাডাপ্টার এবং একটি অ্যাডাপ্টার তারের (OBDII 16 পিন থেকে J1939 9 পিন ডয়েচ) আপনার অ্যান্ড্রয়েড ডিভাইস এবং যানবাহনের ডেটা লিঙ্ক পোর্টের মধ্যে সংযোগ করার জন্য আপনার কাছে ইতিমধ্যেই সম্পূর্ণ হার্ডওয়্যার রয়েছে৷ এই হার্ডওয়্যারগুলি অ্যামাজন, ইবে বা অন্য কোথাও সাইটগুলিতে অনলাইনে পাওয়া যাবে।

বৈশিষ্ট্য:

* OBDII কমিউনিকেশন প্রোটোকল: SAE J1939 CAN 29bit/250kb

* পাবলিক অ্যাক্টিভ (বা আগে সক্রিয়) ফল্ট কোড (ডিটিসি) রিড/ক্লিয়ার করে

* কিছু ইঞ্জিন সেন্সর লাইভ ডেটা দেখে

* লাইভ CAN বাস স্ট্রিম ক্যাপচার করে এবং স্ট্রিমের জন্য স্ন্যাপশট তৈরি করে। স্ন্যাপশট তৈরি করার পর স্ন্যাপশটে প্রতিটি ডেটা সারি (ফ্রেম) ডেটা রোতে ক্লিক করে সন্ধান করা যেতে পারে

* PGN/SPN লুকআপ ফাংশন: 3000 এর উপরে স্ট্যান্ডার্ড SAE PGNs (প্যারামিটার গ্রুপ নম্বর) এবং SPNs (সন্দেহ প্যারামিটার নম্বর) এর সংখ্যা সহ SQLite ডাটাবেস ব্যবহার করে

* পরে ব্যবহারের জন্য শেষ ফল্ট কোড ডেটা সংরক্ষণ করে (দেখুন)

* পরিমাপের একক: 4টি ইউনিট সিস্টেম সমর্থন করে - মেট্রিক, মার্কিন যুক্তরাষ্ট্র, ইম্পেরিয়াল, ল্যাটিন আমেরিকা।

* 2004 থেকে উত্পাদিত ক্লাস 5-8 ট্রাক সমর্থন করে

কিভাবে ব্যবহার করবেন:

একবার আপনার ব্লুটুথ ELM327 অ্যাডাপ্টারটি অ্যাডাপ্টার কেবলের মাধ্যমে গাড়ির ডেটা লিঙ্ক পোর্টের সাথে সংযুক্ত হয়ে গেলে এবং ইগনিশন সুইচ চালু থাকলে, আপনি বিকল্প মেনুটি টেনে গাড়ির সিস্টেম কম্পিউটারের সাথে সংযোগ করতে পারেন এবং "ইএলএম327 অ্যাডাপ্টারের সাথে সংযোগ করুন" আইটেমটি নির্বাচন করতে পারেন, একটি ডায়ালগ উইন্ডো প্রদর্শিত হবে এবং প্রতিটি ডিভাইসে দুটি বা একাধিক ডিভাইসের তালিকাভুক্ত তথ্যের একটি তালিকা দেখাবে। নিম্নলিখিত হিসাবে:

পেয়ার করা ব্লুটুথ ডিভাইসের নাম (উদাহরণস্বরূপ: obdII)

সর্বাধিক ঠিকানা (উদাহরণস্বরূপ: 77:A6:43:E4:67:F2)

সর্বোচ্চ ঠিকানা একই নামের দুই বা ততোধিক ব্লুটুথ অ্যাডাপ্টারকে আলাদা করতে ব্যবহৃত হয়।

আপনাকে অবশ্যই আপনার ব্লুটুথ ELM327 ডিভাইসটি তালিকায় সঠিক নাম (বা এটি সর্বোচ্চ ঠিকানা) নির্বাচন করে আইটেমটিতে ক্লিক করতে হবে, তারপর অ্যাপটি J1939 প্রোটোকলের অধীনে সংযোগ প্রক্রিয়া শুরু করবে।

প্রক্রিয়াটি সফলভাবে শেষ হলে, স্ট্যাটাস বারে "কানেক্টেড টু অ্যাডাপ্টার (ELM327)" বিজ্ঞপ্তিটি প্রদর্শিত হবে।

প্রক্রিয়াটি ব্যর্থ হলে আপনি এটি কয়েকবার চেষ্টা করতে পারেন (আমরা অনুমান করি যে ব্লুটুথ OBD-II অ্যাডাপ্টারটি ভাল কাজ করছে)

আপনি যখন শুধুমাত্র লুকআপ ফাংশন ব্যবহার করেন তখন আপনার উপরের সংযোগ পদক্ষেপের প্রয়োজন নেই

এখন আপনি অ্যাপের সমস্ত ফাংশন ব্যবহার করার জন্য প্রস্তুত যেমন ফল্ট কোডগুলি পড়া বা প্রয়োজনে সেগুলি সাফ করা, PGNs সন্ধান করা বা ইঞ্জিন লাইভ ডেটা দেখা ...

দ্রষ্টব্য:

J1939 স্ট্যান্ডার্ডে একটি ফল্ট কোড নিম্নরূপ চারটি (4) স্বাধীন ক্ষেত্র দ্বারা গঠিত:

ক্ষেত্রের বিবরণ, সংক্ষেপণ, ক্ষেত্রের প্রস্থ (বিট), পরিসর

1. সন্দেহভাজন প্যারামিটার নম্বর (SPN) 19 (0-524288)

2. ব্যর্থতা মোড শনাক্তকারী FMI 5 (0-31)

3. ঘটনা গণনা OC 7 (0-127)

4.SPN রূপান্তর পদ্ধতি CM 1 (0-1)

SPN মান গণনা করা হচ্ছে =

(ডেটা[3]*16777216.0 + ডেটা[2]*65536.0 + ডেটা[1]*256.0 + ডেটা[0]*1.0) *স্কেল + অফসেট

যেখানে

ডেটা[0] ...ডেটা[3] হল SPN এর 4 বাইট ডেটা ফেরত

এই ডেটা ব্যবহার করে এবং SPN গণনাকারী উপাদান নির্ধারণ করতে লুকআপে নির্দেশিকা যেমন:

- ডেটা দৈর্ঘ্য (বিট মধ্যে)

- বাইট অবস্থান শুরু করুন

- স্টার্ট বিট 1 (স্টার্ট বাইটে)

- শুরু বিট 2 (শেষ বাইটে)

- স্কেল

- অফসেট

- পরিমাপের একক
